Место происхождения: | Китай |
---|---|
Фирменное наименование: | Zion communication OR OEM |
Сертификация: | CE, RoHS, VDE, UL |
Номер модели: | ФТП КАТ5Э+Повер кабеля сети |
Количество мин заказа: | 10 КМ |
Упаковывая детали: | 305М, 1000ФТ, деревянный вьюрок, коробка |
Время доставки: | 25 рабочих дней |
Условия оплаты: | Т/Т, Л/К |
Поставка способности: | 1000КМ/месяц |
ПРОВОДНИК: | 24 меди сели на мель АВГ, который обнаженных | Изоляция: | ХДПЭ |
---|---|---|---|
Стеките провод: | 0.40±0.005мм ТК | Экран: | Фольга Ал/Пет, оплетка меди стороны оут+Тиннед фольги |
Куртка 1: | СМ ПВК | ||
Высокий свет: | кабель сети кат5е,на открытом воздухе кабель камеры |

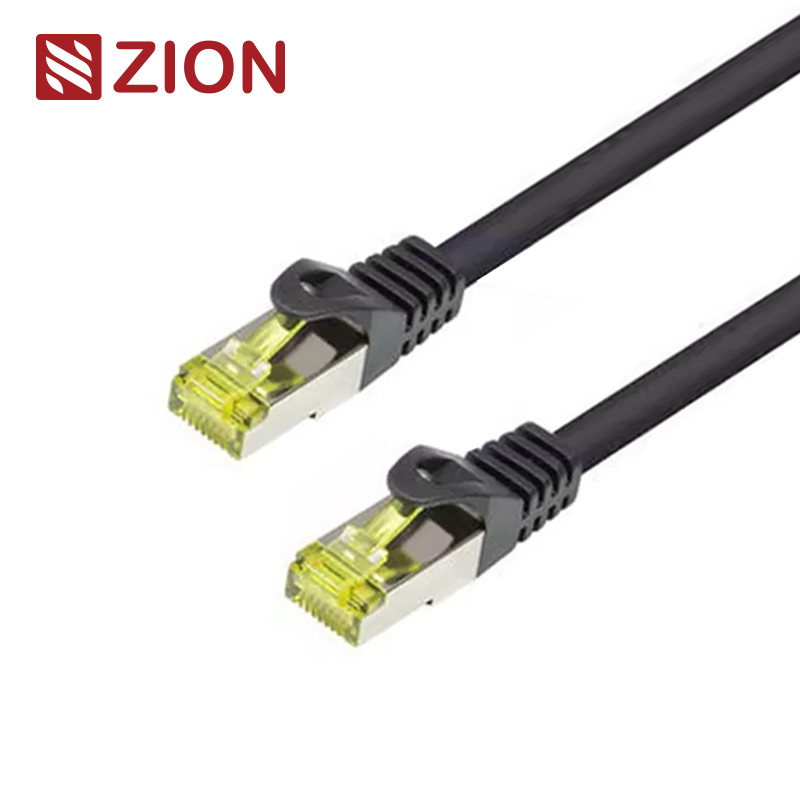

Гибкий провод 4 пары КАТ СФ/УТП переплетенный 5Э | ||||||||
ГИБКИЙ ПРОВОД | ||||||||
Но. 7112523 | ||||||||
Конструкция | ||||||||
Проводник: | 24 меди сели на мель АВГ, который обнаженных | |||||||
Пары: | 4 пары | |||||||
Изоляция: | ХДПЭ | |||||||
Цвета изоляции: | Сине-белый/синь, Апельсин-белый/апельсин | |||||||
Зелен-белый/зеленый цвет, Браун-белый/Браун | ||||||||
Вытяжной трос: | Хлопок | |||||||
Стеките провод | 0.40±0.005мм ТК | |||||||
Общий экран | Фольга Ал/Пет, оплетка меди стороны оут+Тиннед фольги | |||||||
Вне куртка: | СМ ПВК 6.5±0.2 мм | |||||||
Электрические характеристики | ||||||||
Импеданс | 1 - омы 100МХз 100±15 | |||||||
Сопротивление изоляции | >5000МΩ*КМ | |||||||
Диэлектрическая прочность | ДК 2500В 2С | |||||||
ДК Макс.Кондуктор ℃ сопротивления 20 |
9,5 Охмс/100м | |||||||
Рес. неуравновешенность (%) | Максимальные 2,5 | |||||||
Пары к земле Неуравновешенность емкости |
330 пФ/100м | |||||||
Передача Импендансе | Макс 10 мОхмс/м @100Мхз | |||||||
Поперечное сечение | ||||||||
|
||||||||
Применение | ||||||||
• Электрическое представление гарантированное, что встретить или превысить АНСИ/ТИА-568Б Категория 5е и спецификации ИСО/ЭИК. |
||||||||
• Независимо испытанное и подтверженное интертек (ЭТЛ). | ||||||||
• Третья сторона испытанная к соответствию канала категории 5е. | ||||||||
• Идеал для требований к центра данных архитектурноакустических. | ||||||||
• Сели на мель кабель для максимальной гибкости. | ||||||||
• Доступный с различной прессформой штепсельной вилки. | ||||||||
• Доступный с другим цветом кабеля. | ||||||||
• Доступный с различной длиной. | ||||||||
Режимные характеристики | ||||||||
Частота | РЛ (минимальное) | Вносимая потеря (максимальная) | Задержка распространения (максимальная) | Скев задержки (максимальный) | ЗАТЕМ (МИН.) | ПСНЭСТ (минимальное) | ЭЛНЭСТ (минимальное) | ПСЭЛНЭСТ (минимальное) |
МХз | дБ | дБ/100м | нс/100м | нс/100м | дБ | дБ | дБ/100м | дБ/100м |
1 | 17,0 | 3,0 | 555,0 | 50,0 | 60,0 | 57,0 | 57,4 | 54,4 |
4 | 17,0 | 4,5 | 555,0 | 50,0 | 53,5 | 50,5 | 45,4 | 42,4 |
8 | 17,0 | 6,3 | 555,0 | 50,0 | 48,6 | 45,6 | 39,3 | 36,3 |
10 | 17,0 | 7,1 | 555,0 | 50,0 | 47,0 | 44,0 | 37,4 | 34,4 |
16 | 17,0 | 9,1 | 555,0 | 50,0 | 43,6 | 40,6 | 33,3 | 30,3 |
20 | 17,0 | 10,2 | 555,0 | 50,0 | 42,0 | 39,0 | 31,4 | 28,4 |
25 | 16,0 | 11,4 | 555,0 | 50,0 | 40,3 | 37,3 | 29,4 | 26,4 |
31,25 | 15,1 | 12,9 | 555,0 | 50,0 | 38,7 | 35,7 | 27,5 | 24,5 |
62,5 | 12,1 | 18,6 | 555,0 | 50,0 | 33,6 | 30,6 | 21,2 | 18,5 |
100 | 10,0 | 24,0 | 555,0 | 50,0 | 30,1 | 27,1 | 17,4 | 14,4 |
Примечание: Вышеуказанная скалистая вершина представления передачи 100М, испытанное 20±2℃ на режиме. | ||||||||
Данные по заказа | ||||||||
Отмечать | СМ ПВК КАТ 5Э 4ПР 24АВГ ХЭЛЛОСИГНАЛ НО.7112523 СФ/УТП Гибкий провод ССС (или в запрос клиента) |
|||||||
Внутренний пакет | 305м/Споол, 305м/Рел (или в запрос клиента) | |||||||
Наружный пакет | Коробка цвета, паллет (или в запрос клиента) | |||||||
Срок поставки | Нормально через 25 дней после получили депозит. | |||||||
Бренд | ® ИЛИ ОЭМ ХЭЛЛОСИГНАЛ | |||||||
