Место происхождения: | Китай |
---|---|
Фирменное наименование: | Zion communication OR OEM |
Сертификация: | CE, ROHS, VDE, UL |
Номер модели: | Воздушная установка GYFC8Y53 |
Количество мин заказа: | 100km |
Упаковывая детали: | 2000M / Деревянные катышка/коробка |
Время доставки: | Нормально 20 рабочих дней |
Условия оплаты: | T/T, L/C |
Поставка способности: | 1500KM/месяц |
Волокно: | G.652.D, G.655, 50/125um, 62.5/125um | Центральный член прочности: | GFRP |
---|---|---|---|
Свободная трубка: | Термопластиковый | Куртка: | PE |
Посыльный: | Сели на мель стальные провода | Пакет: | Деревянная катышка, Φ280*280mm |
Высокий свет: | Двойная диаграмма 8 оптического волокна оболочки,Диаграмма 8 воздушная установка оптического волокна |

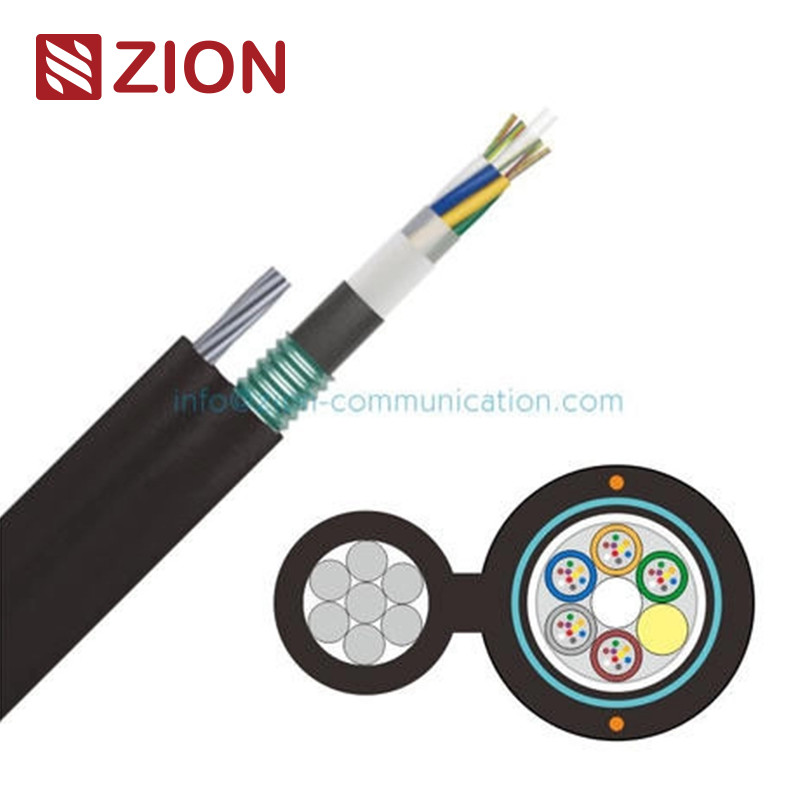

Оптический кабель установки Figure-8 оболочки двойника GYFC8Y53 FRP CSM воздушный само- поддерживая
GYFC8Y53 Кабель стекловолокна установки оболочки двойника FRP CSM воздушный |
|||||||||||||||||||||||||
Применение: | |||||||||||||||||||||||||
Сопротивление толкотни высокого растяжимого сопротивления высокое | |||||||||||||||||||||||||
Полу-сухие дизайн ядра, легкий для установки и соединения | |||||||||||||||||||||||||
Само-поддерживая воздушная установка | |||||||||||||||||||||||||
Характеристики: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
Амортизация | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
@1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
Ширина полосы частот | @850nm | - | - | ≥500 MHz · km | ≥200 MHz · km | ||||||||||||||||||||
@1300nm | - | - | ≥1000 MHz · km | ≥600 MHz · km | |||||||||||||||||||||
Поляризация режим рассеивание |
lndividual волокно | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
Значение связи дизайна (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
Технические данные: | |||||||||||||||||||||||||
Деталь | Содержание | Значение | |||||||||||||||||||||||
Отсчет волокна | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
Свободная трубка | Pertube tubes*fibres No.of | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
Наружный диаметр (mm) | 1,9 | 2,4 | 2,4 | 2,4 | 2,4 | ||||||||||||||||||||
Центральный член прочности | Материал | FRP | |||||||||||||||||||||||
Диаметр (mm) | 2,0 | 2,0 | 2,6 | 2,6 | 2,6 | ||||||||||||||||||||
Покрытый диаметр CSM (mm) | - | - | - | 4,2 | 4,8 | ||||||||||||||||||||
Вода преграждая материал | Материал | Вода преграждая ленту & пряжу | |||||||||||||||||||||||
Внутренняя оболочка | Толщина (mm) | Номинальный: 1,0 | |||||||||||||||||||||||
Панцырь | Материал | Лента Corugated стальная | |||||||||||||||||||||||
Провод посыльного | Структура и диаметр (mm) | 7*1.6 | |||||||||||||||||||||||
Наружная оболочка | Толщина (mm) | Номинальный: 2,0 | |||||||||||||||||||||||
Диаметр кабеля (mm) приблизительно. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
Вес кабеля (kg/km) приблизительно. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
Температурная амплитуда рабочей температуры (℃) | -40~+70 | ||||||||||||||||||||||||
Долгосрочность краткости прочности на растяжение (n) | 8000/2700 | ||||||||||||||||||||||||
Задавите краткость resistanoe/долгосрочный (N/100mm) | 3000/900 | ||||||||||||||||||||||||
Расположение цвета волокна и трубки определено в таблице идентификации цвета. | |||||||||||||||||||||||||
Другой отсчет структуры и волокна также доступен согласно требованиям клиента. |
