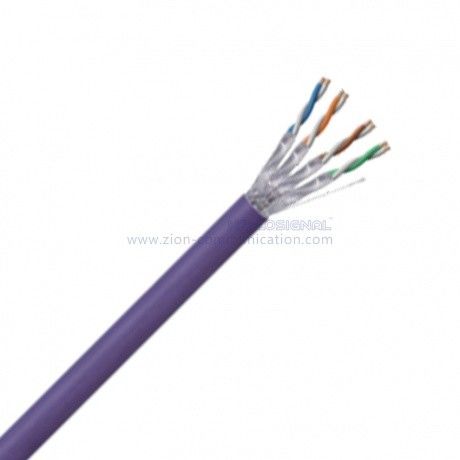

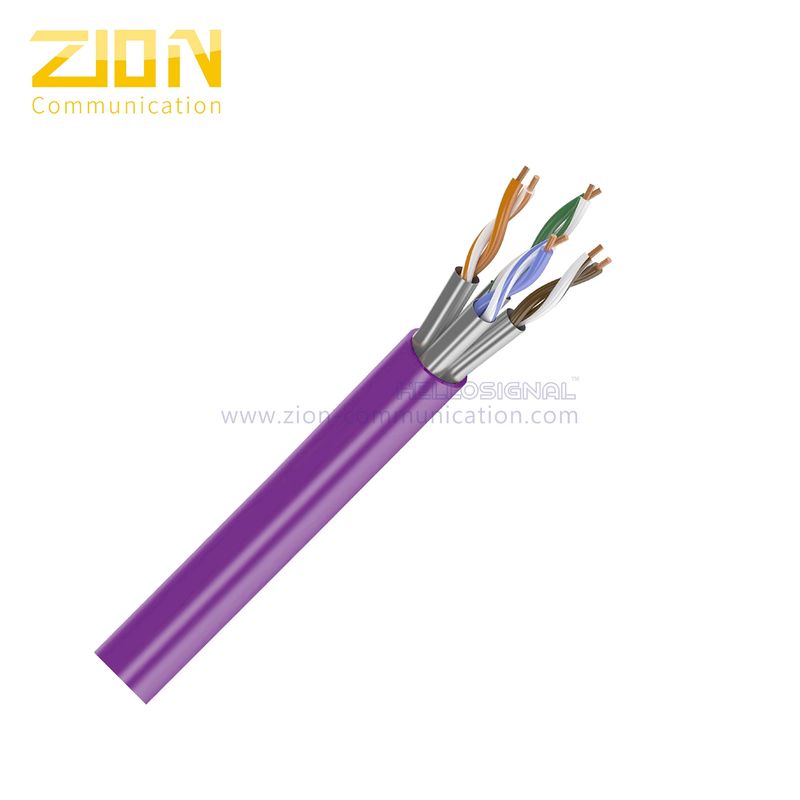

Установка кабеля для наружной сети U/FTP CAT 6A BC LSZH с витой парой
High-performance U/FTP CAT 6A twisted pair installation cable designed for outdoor networking applications with superior electrical characteristics and LSZH (Low Smoke Zero Halogen) jacket for enhanced safety.
Идентификация продукта
Кабель LAN
No 7112326
Подробности строительства
Кондуктор:23 AWG Твердая голая медь
Пары:4 пары
Изоляция:1.35 мм Skin-Foam-Skin
Изоляционные цвета:Сине-белый/синий, оранжево-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
Общий щит:Индивидуальный пар щитов, фольга из АЛ/ПЭТ, фольга лицом наружу
Вытяжная провода:00,40±0,005 мм ТК
Рып Корд:Пахта
Выходная куртка:80,0±0,2 мм LSZH
Электрические характеристики
Импеданс:4-100 МГц 100±15 Ом, 100-200 МГц 100±22 Ом, 200-500 МГц 100±32 Ом
Максимальное сопротивление проводника постоянного тока 20°C:80,7 Ом/100 м
Неравновесие сопротивления (%):Максимум два.5
Неравновесие параллельной и наземной емкости:330 pF/100 м
Импеданс передачи:Максимальное 10 мОмм/м @100 МГц
Температура установки:-30 до 50°C
Операционная температура:-20 до 75°C

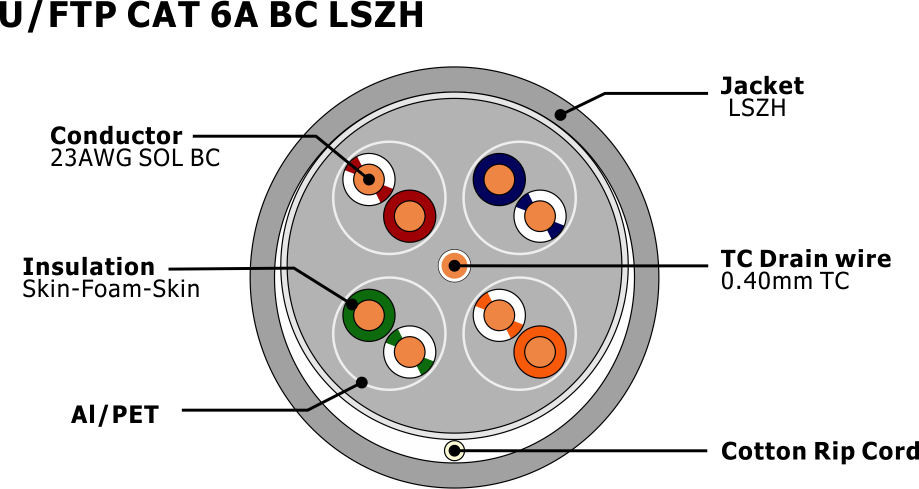

Поперечное сечение
Заявления
- Подходит для кабеля в структурированных помещениях
- Для передачи цифровых и аналоговых голосовых и данных сигналов
- Особенно подходит для всех приложений класса EA
- ISDN, Ethernet 10 Base-T, Fast Ethernet 100 Base-T, Гигабитный Ethernet 1000Base-T, 10G Base-T (IEEE 802.3)
- Token Ring 4/16Mbit/s, TP-PMD/TP/DDI 125Mbit/s, ATM 155Mbit/s (IEEE802.5)
Соответствие стандартам
IEC/ISO 61156-5; ANSI/TIA568C.2; ISO/IEC 11801
Характеристики производительности
| Частота (MHz) |
RL (мин.) (dB) |
Потеря вставки (макс.) (dB/100m) |
Задержка распространения (макс.) (ns/100m) |
Задержка Скив ((Max.) (ns/100m) |
Следующий (мин.) (dB) |
PSNEXT (мин.) (dB) |
ELNEXT (мин.) (дБ/100 м) |
PSELNEXT (мин.) (дБ/100 м) |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Примечание: вышеуказанная производительность передачи для 100M, 20±2°C в испытуемых условиях.
Информация о заказе
Маркировка:HELLOSIGNAL NO.7112326 U/FTP CAT6A 4PR 23AWG LSZH XXX (или по запросу клиента)
Внутренняя упаковка:305м/спуль, 305м/катушка (или по запросу клиента)
Внешняя упаковка:Цветовая коробка, палитра (или по запросу клиента)
Время доставки:Обычно через 25 дней после получения депозита
Марка:HELLOSIGNAL® или OEM
