Место происхождения: | Ханчжоу, Китай |
---|---|
Фирменное наименование: | hellosignal |
Сертификация: | UL, ETL, CE,CPR, RoHS |
Номер модели: | СФ/УТП удваивают КАТ6 |
Упаковывая детали: | коробка тяги, деревянная катышка, коробка, паллет |
Время доставки: | Нормально 25 рабочих дней |
Условия оплаты: | D/P, T/T, АККРЕДИТИВ, |
Поставка способности: | месяц 30КМ |
Количество проводников: | 4 | Тип: | КАТ5/КАТ5е/КАТ6/КАТ7 |
---|---|---|---|
Куртка: | LSZH | цвет: | Голубой/красный/чернота/серый цвет |
проводник: | чуть-чуть медь | Применение: | Радиосвязь, сеть, Телеком/КАТВ, широкополосное соединение, Телекоммуникатион/ККТВ/Компутер |
Высокий свет: | Кабель камеры CCTV,напольный кабель камеры |

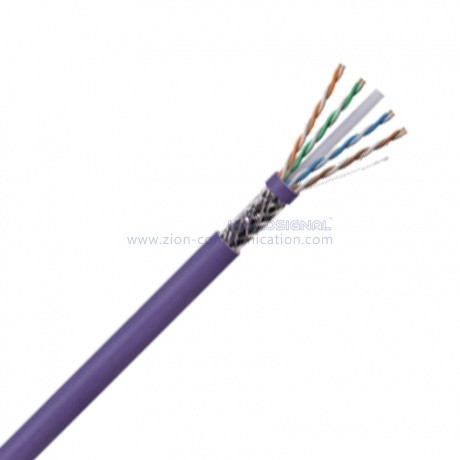

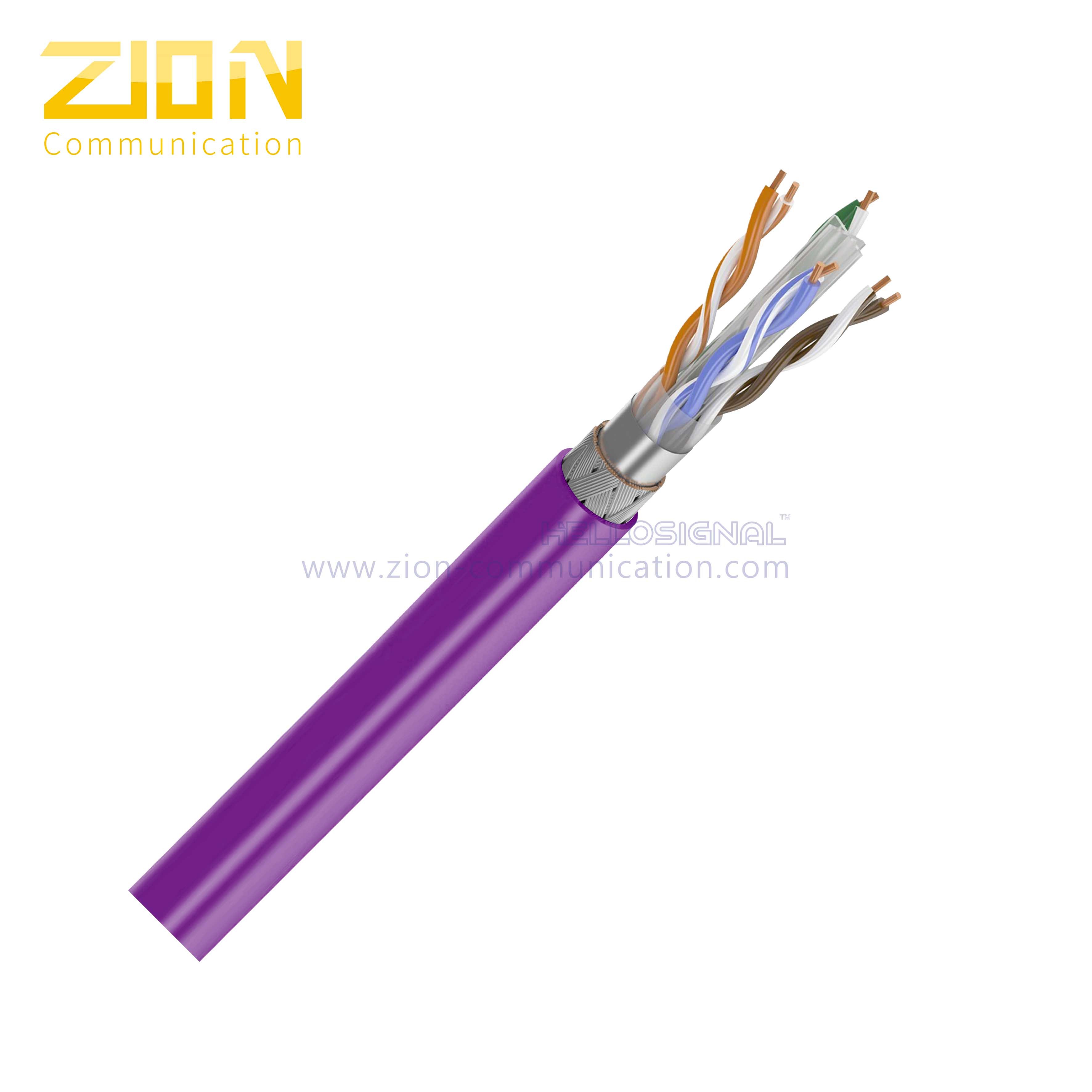

Кабель установки пары СФ/УТП КАТ6 | ||||||||
КАБЕЛЬ ЛАН | ||||||||
Но. 7112226 | ||||||||
Конструкция | ||||||||
Проводник: | Медь 23 АВГ твердая обнаженная | |||||||
Пары: | 4 пары | |||||||
Изоляция: | 1,02 мм ХДПЭ | |||||||
Цвета изоляции: | Сине-белый/синь, Апельсин-белый/апельсин | |||||||
Зелен-белый/зеленый цвет, Браун-белый/Браун | ||||||||
Заполнитель: | Перекрестный заполнитель | |||||||
Экран 1: | ЛЮБИМЕЦ | |||||||
Провод стока: | 0.40±0.005мм ТК | |||||||
Экран 2: | Фольга Ал/ПЭТ, сторона фольги вне | |||||||
Экран 3: | Залуживанная медная оплетка | |||||||
Вытяжной трос: | Хлопок | |||||||
Вне куртка: | 8.1±0.2 мм ЛСЗХ | |||||||
Электрические характеристики | ||||||||
Импеданс | 1 - омы 250МХз 100±15 | |||||||
Сопротивление изоляции | >5000МΩ*КМ | |||||||
Диэлектрическая прочность | ДК 2500В 2С | |||||||
ДК Макс.Кондуктор ℃ сопротивления 20 |
8,4 Охмс/100м | |||||||
Рес. неуравновешенность (%) | Максимальные 2,5 | |||||||
Пары к земле Неуравновешенность емкости |
330 пФ/100м | |||||||
Передача Импендансе | Макс 10 мОхмс/м @100Мхз | |||||||
Темп установки. | -30 - ℃ 50 | |||||||
Темп деятельности. | -20 - ℃ 75 | |||||||
Поперечное сечение | ||||||||
Применение | ||||||||
• Превышает стандарты канала категории 6 класса е вариант АНСИ/ТИА-568-К.2 и ИСО 11801 2-ые. | ||||||||
• Превышает требования АНСИ/ТИА-568-К.2 и ИЭК 61156·5 стандартов категории 6 компонентных. | ||||||||
• Соотвествует ИЭЭЭ 802.3аф и ИЭЭЭ 802.3ат для применений ПоЭ. | ||||||||
• Экран фольги уменьшает вход взаимодействия ЭМИ для обеспечения представления кабеля на высокочастотных уровнях. | ||||||||
• Нисходящие маркировки кабеля длины включают легкое идентификацию остального кабеля что уменьшает время установки и утиль кабеля. |
||||||||
• Наличие цвета: Дополнительные цвета кабеля доступные. | ||||||||
Режимные характеристики | ||||||||
Частота | РЛ (минимальное) | Вносимая потеря (максимальная) | Задержка распространения (максимальная) | Скев задержки (максимальный) | ЗАТЕМ (МИН.) | ПСНЭСТ (минимальное) | ЭЛНЭСТ (минимальное) | ПСЭЛНЭСТ (минимальное) |
МХз | дБ | дБ/100м | нс/100м | нс/100м | дБ | дБ | дБ/100м | дБ/100м |
1 | 20,0 | 2,2 | 590,0 | 62,0 | 74,3 | 72,3 | 67,8 | 64,8 |
4 | 23,0 | 4,1 | 572,0 | 62,0 | 65,2 | 63,2 | 55,7 | 52,7 |
10 | 25,0 | 6,5 | 565,0 | 62,0 | 59,3 | 57,3 | 47,8 | 44,8 |
16 | 25,0 | 8,2 | 563,0 | 62,0 | 56,2 | 54,2 | 43,7 | 40,7 |
20 | 25,0 | 9,3 | 562,0 | 62,0 | 54,7 | 52,7 | 41,7 | 38,7 |
31,25 | 23,6 | 11,5 | 560,0 | 62,0 | 51,8 | 49,8 | 37,9 | 34,9 |
62,5 | 21,5 | 16,2 | 558,0 | 62,0 | 47,3 | 45,3 | 31,8 | 28,8 |
100 | 20,1 | 20,4 | 557,0 | 62,0 | 44,3 | 42,3 | 27,8 | 24,8 |
200 | 18,0 | 29,2 | 556,0 | 62,0 | 39,7 | 37,7 | 21,7 | 18,7 |
250 | 17,3 | 33,8 | 555,0 | 62,0 | 38,3 | 36,3 | 19,8 | 16,8 |
Примечание: Вышеуказанная скалистая вершина представления передачи 100М, испытанное 20±2℃ на режиме. | ||||||||
Данные по заказа | ||||||||
Отмечать | ХЭЛЛОСИГНАЛ НО.7112226 СФ/УТП КАТ6 4ПР 23АВГ ЛСЗХ ССС (или в запрос клиента) |
|||||||
Внутренний пакет | 305м/Споол, 305м/Рел (или в запрос клиента) | |||||||
Наружный пакет | Коробка цвета, паллет (или в запрос клиента) | |||||||
Срок поставки | Нормально через 25 дней после получили депозит. | |||||||
Бренд | ® ИЛИ ОЭМ ХЭЛЛОСИГНАЛ | |||||||
