Место происхождения: | Китай |
---|---|
Фирменное наименование: | Zion communication OR OEM |
Сертификация: | ISO, CE, RoHS, UL |
Номер модели: | Оборудование центра данных |
Количество мин заказа: | 1 000 ПК |
Упаковывая детали: | 1 сумка ПК/Пластик, ПКС/Картон |
Время доставки: | Нормально 10 трудовых дней |
Условия оплаты: | T/T, L/C |
Поставка способности: | 30 000 ПКС/месяц |
Модель: | Штуцер шкафа | Bnad: | Связь Сион |
---|
Больше детали пожалуйста посещает:
https://www.zion-communication.com/Copper-System-Equipment.html

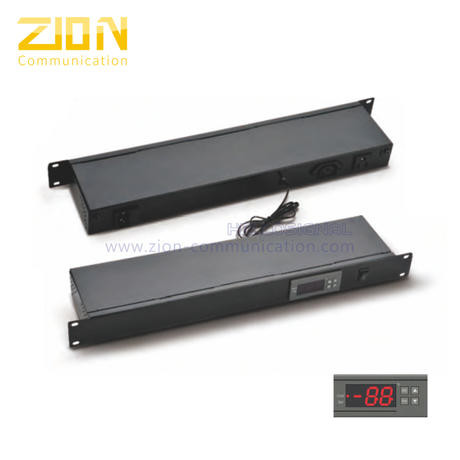

Блок температуры TC цифров | ||||||||
Технические данные | ||||||||
· 19" установка · Простая структура, легкая установка; · Легкие привязывать & деятельность; · Нарушая сопротивление, надежный ход; · двухсторонний выход (IEC320 C13 и NEMA 5-15R). |
||||||||
Основная часть | ||||||||
Модель нет. | Тип соединителя входного сигнала | |||||||
ZC70180101 | Тип Великобритании (BS1363) | |||||||
ZC70180102 | Немецкий тип (DIN49441) | |||||||
ZC70180103 | Тип США (NEMA 5-15P) | |||||||
Технические параметры | ||||||||
· Электропитание: 220VAC+ 10%/-15%, 50/60Hz. · Ряд температуры измеряя: -50℃ ~99℃. · Resoluton: 1℃. · Емкость контакта выхода рефрижерации: 10A/277VAC. · Время задержки ошибки Senssor: 1min. · Безопасный уровень: 1P65. · Влажность деятельности: 20~85% (отсутствие конденсатный). · Расход энергии: ≤3W. · Ряд температуры контролируя: -40℃ ~50℃. · Точность: -50℃ ~70℃, ±1℃, ℃ ±1 на других может управлять одиночной фазой compressor≤1/2HP. · Датчик: NTC. · Температура деятельности: -30℃~75℃. |
||||||||
Detalis: | ||||||||
Ключевая деятельность · Значение параметра проверки установленное: Пресса▲ и после этого отпускает для показа установленного верхнего предела; Пресса и тогдашнее loosen▼to показывают.
Доработайте значение параметра установленное · Набор прессы для больше чем 3s к cnter в состояние параметра дорабатывая последнее, показывает отрегулированное последнее меню после electrified с индикаторной лампой параметра дорабатывая дальше. · Or▼to▲ прессы идет вперед или назад пункт меню; набор прессы для показа течения.
Значение параметра установленное · Набор прессы и■ или ■ одновременно могут отрегулировать значение настоящего параметра установленное; набор и ■ прессы одновременно больше чем 1s увеличит значение настоящего параметра установленное быстро; набор прессы и■ одновременно больше чем 1s уменьшит значение настоящего параметра установленное puickly; · Rst прессы или никакая ключевая деятельность в 30s не сохранят доработанные параметр и retutn к нормальному состояние дисплея температуры.
Восстановите установку параметра · Когда electrify регулятор, во первых проверите установка параметра, если установка параметра неправильно, дисплей СИД E1 со звуком зуммера, на этот набор прессы времени восстановит дефолт установка параметра. · Посоветуйте для того чтобы переустановить параметр.
Фронт - панель
|
||||||||
функция Ключ-прессы | ||||||||
Ключ-пресса | Нормальный режим | Режим изменения Parmeter | ||||||
УСТАНОВИТЕ | Проверите время предохранения от компрессора | Значение настоящего меню дисплея установленное | ||||||
УСТАНОВИТЕ… 3 секунды | Включитесь в изменение параметра | |||||||
Rst | Проверите температуру превышая значение | Прекращенный от изменения параметра | ||||||
▲ | Проверка верхних пределов температуры | Пункты меню идут назад | ||||||
▼ | Проверка нижних пределов температуры | Пункты меню идут вперед | ||||||
SET+▲ | Значения параметра увеличивают градусами | |||||||
SET+▼ | Значения параметра уменьшают градусами | |||||||
Выход контроля
· Компрессор: Когда temp хранения. Выше чем установленный temp. Верхний предел, компрессор начинает, более низко чем установленный temp. Нижний предел, стопы компрессора, когда errir датчика, компрессор будет работать proportionably как на -15 минутах с -30 минут. После стопов electrified или компрессора. Рестарт-вверх компрессора позволен после бега из времени предохранения от компрессора.
· Сигнал тревоги: Пока valus temp.exceeding нет 0.LED blinkingly показывает настоящую температуру когда температура хранения выше чем temp limip +exceeding установленной температуры верхний значение или понизить чем temp набора более низкий предел-превышая. значение. Rumming из превышение задержки сигнала тревоги temp.limit после electrified. превышение начал сигнала тревоги temp.limit со звуком зуммера, и отменой сигнала тревоги когда возвращение температуры в нормальную температуру СИД blinkingly показывает E1 со звуком зуммера когда ошибка memorizer; покажите E2 с звук зуммера когда ошибка датчика, дисплей HH когда temp. Высокий чем 99°C и более низкий чем 120' пресса c. вс ключевые отменить звук сигнала тревоги, но остатки состояния сигнала тревоги. |
||||||||
Описание света Lndicator | Диаграмма провода | |||||||
Индикатор свет |
Staus | Funcation | ||||||
Крутой | Всегда дальше | Cutput компрессора | ||||||
Крутой | Вспышки | Задержка cutput компрессора | ||||||
Установите | Всегда дальше | Состояние изменения Parmeter | ||||||
функция Ключ-прессы | ||||||||
Деталь | Funtion | Ряд Fetting | Блок | Дефолт | ||||
F1 | Верхний предел | F2~+5 | °C | -10 | ||||
F2 | Нижний предел | -40~F1 | °C | -20 | ||||
F3 | Тарировка температуры | -5~5 | °C | 0 | ||||
F4 | Время предохранения от компрессора | 0~9 | Минута | 3 | ||||
F5 | Превышение значения temperatuer | 0~50, установили значение как 0 для того чтобы отменить alam | °C | 15 | ||||
F6 | Превышение времени задержки сигнала тревоги температуры | F2~+5 | °C | 20 | ||||
Правила безопасности
· Опасность: Строго различите датчик вводной провод от антенны, провод силы и интерфейс реле выхода от одного другое, запретите неправильные соединения или перегружать реле. Все соединения быть доработано под выключением электричества.
· Предупреждение: Запретите для использования машины в воде или под окружающей средой сырости ower, высокая температура, корозия строки инфракрасн взаимодействия электромагнитизма строки.
· Предосторежение: Электропитание должно соответствовать до одно обозначенное на машине, и обеспечивает стабильность напряжения тока силы. Датчик вводной провод от антенны и сила должны быть сдержаны для a свойственное расстояние для избежания возможных взаимодействий.
|
||||||||
Код ошибки | ||||||||
Код | Причина | Состояние | ||||||
E1 | Ошибка Memorizer | Сигнал тревоги, работа дозы машины не | ||||||
E2 | Ошибка датчика | Старты Alarm.Comressor стоп proportionably |
||||||
HH | Превышение temp, предел дисплея |
|||||||
