Обзор продукта

Кабель U/UTP CAT 6 с цельным медным проводником 0,57 мм с изоляцией FEP и оболочкой для сети. Класс CMP с сертификацией UL/ETL для мировых рынков.

Конструкция кабеля

Проводник	Цельная голая медь 0,57±0,005 мм
Пары	4 пары
Изоляция	1,02±0,05 мм FEP
Цвета изоляции	Синий-Белый/Синий, Оранжевый-Белый/Оранжевый, Зеленый-Белый/Зеленый, Коричневый-Белый/Коричневый
Поперечное сечение	FEP или LSZH CROSSWEB
Разрывная нить	Кевлар
Внешняя оболочка	6,0±0,3 мм Пленум ПВХ

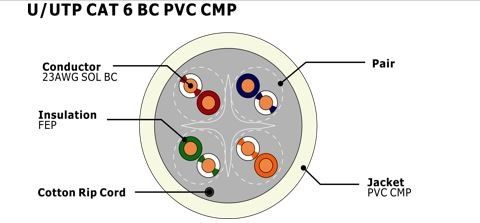

Схема поперечного сечения

Соответствие и сертификация

Электрические характеристики

Сопротивление постоянному току	<9,38 Ом/100 м при 20℃
Неравномерность сопротивления постоянному току	5% при 20℃
Взаимная емкость	5,6 нФ/100 м
Характеристическое сопротивление	1-100 МГц: 100±15 Ом 100-250 МГц: 100±20 Ом
Максимальная частота	250 МГц
Неравномерность емкости	330 пФ/100 м
NVP (Скорость передачи)	65%
Перекос задержки	≤ 45 нс/100 м

Физические свойства

Натяжение при вытягивании (макс.)	≥13,5 МПа
Радиус изгиба (мин.)	8×OD оболочки
Рабочая температура	-20 to 80 ℃

Характеристики производительности

Частота (МГц)	Затухание (дБ/100 м)	NEXT (дБ)	ACRF (дБ)	PS.NEXT (дБ)	PS.ACRF (дБ)	RL (дБ)	Задержка (нс/100 м)	Перекос (нс/100 м)
1	2.0	74.3	67.8	72.3	64.8	20.0	570	45
4	3.8	65.3	55.8	63.3	52.8	23.0	552
8	5.3	60.8	49.7	58.8	46.7	24.5	547
10	6.0	59.3	47.8	57.3	44.8	25.0	545
16	7.6	56.2	43.7	54.2	40.7	25.0	543
20	8.5	54.8	41.8	52.8	38.8	25.0	542
25	9.5	53.3	39.8	51.3	36.8	24.3	541
31.25	10.7	51.9	37.9	49.9	34.9	23.6	540
62.5	15.4	47.4	31.9	45.4	28.9	21.5	539
100	19.8	44.3	27.8	42.3	24.8	20.1	538
200	29.0	39.8	21.8	37.8	18.8	18.0	537
250	32.8	38.3	19.8	36.3	16.8	17.3	536

Примечание: вышеуказанные характеристики передачи протестированы для 100 м при условиях 20±2℃.

Информация для заказа

Маркировка	HELLOSIGNAL NO.7112205 23AWG SOLID CAT-6 250MHZ UTP CMP E**** (UL) C(UL) --ETL VERIFIED TO ANSI/TIA 568C.2 RoHS COMPLIANT ***FT
Внутренняя упаковка	1000FT/вытяжная коробка (или по запросу клиента)
Внешняя упаковка	Цветная коробка, поддон (или по запросу клиента)
Срок поставки	Обычно 25 дней после получения депозита
Бренд	HELLOSIGNAL® ИЛИ OEM

Применение кабеля CAT6

Производственное совершенство

Zion Communication является ведущим производителем и экспортером кабелей U/UTP CAT6 CMP с большим опытом производства для экспортных рынков.

Процесс контроля качества

Место происхождения:	Китай
Фирменное наименование:	OEM or HELLOSIGNAL
Сертификация:	CE, RoHS, CPR,ETL, UL
Номер модели:	7112205

Количество мин заказа:	30,5 КМ

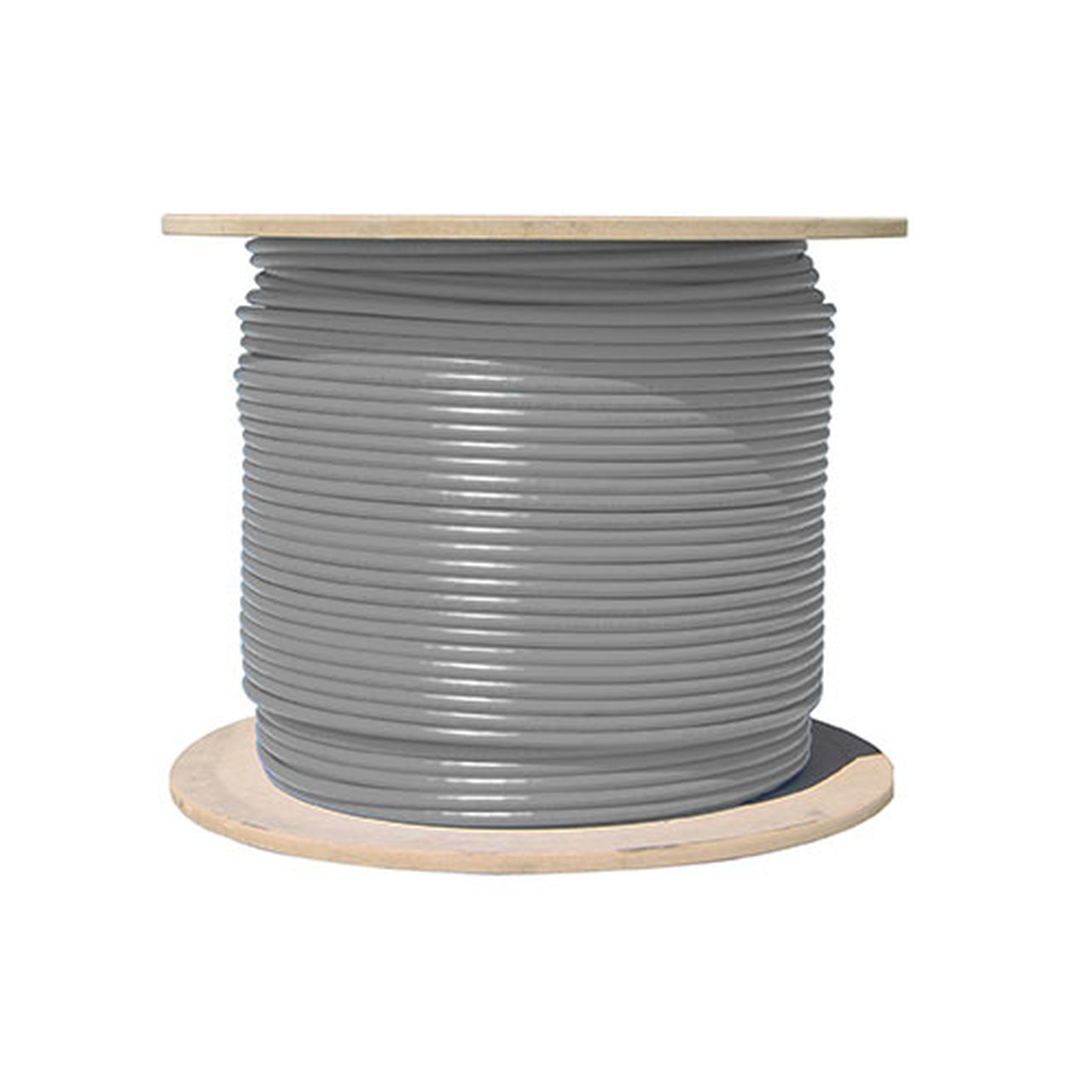

Упаковывая детали:	305M/Pull коробка, 305M/Wooden катышка, катышка 500M/Wooden
Время доставки:	25 рабочих дней
Условия оплаты:	Т/Т, Л/К
Поставка способности:	1000КМ/месяц

Дирижер:	Твердая обнаженная медь	Изоляция:	ФПП
Куртка:	Пленум ПВХ	Цвет:	белый
Упаковка:	305M/Pull Box, 500M/Wooden Drum	Логотип:	OEM
Выделить:	Кабель CAT6 сети изоляции FEP , Кабель CAT6 сети U/UTP , Кабель CAT6 сети куртки нагнетания

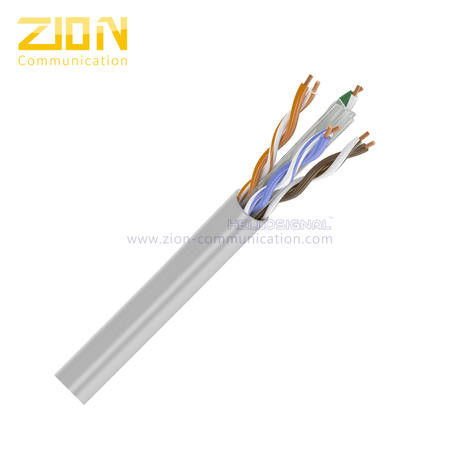

Сетевой кабель U/UTP CAT6 с изоляционной пленумной прокладкой FEP и твердым голым медным проводником

Кабель CAT6 сети изоляции FEP
