Вертикальный оптический муфтовый зажим ZCSC-S048-01
24/48/96/144 жил IP55 to IP68 PP/PC/PC+ABS Термоусадочное уплотнение/Механическое уплотнение ЛИНЕЙНАЯ ОПТИЧЕСКАЯ МУФТА
| Модель № |
ZCSC-S048-01(7231212) |
 |
| Цвет | Черный |
| Емкость | 48 жил |
| Уровень защиты | IP68 |
| Материал | PP, PC, PC+ABS |
| Метод уплотнения для входов | Механическое уплотнение |
| Вход/выход | 2+2 |
| Диаметр входного кабеля | Φ8-Φ15 |
| Диаметр выходного кабеля | Φ8-Φ15 |
| Относительная влажность | ≤95% (＋30℃) |
| Атмосферное давление | 62～101 кПа |
| Размер (мм) | 300*Φ118 |
| Размер внутренней коробки (мм) | 310*195*180 |
| Размер внешней коробки (мм) | 600*325*555 |
| Вес за штуку (кг) | 1.2 |
| Вес брутто (кг) | 12 |
| Шт/коробка (шт) | 9 |
Обзор продукта
Модель ZION COMMUNICATION № ZCSC-S048-01 является одним из основных устройств для точек доступа пользователей, применяемым для защищенного соединения и распределения между двумя или более кабелями. Основная функция заключается в соединении распределительного кабеля и внутреннего кабеля на открытом воздухе. Он широко используется в системах связи, кабельном телевидении, системах оптических кабельных сетей и других благодаря стабильной структуре, хорошей герметичности и простоте конструкции.

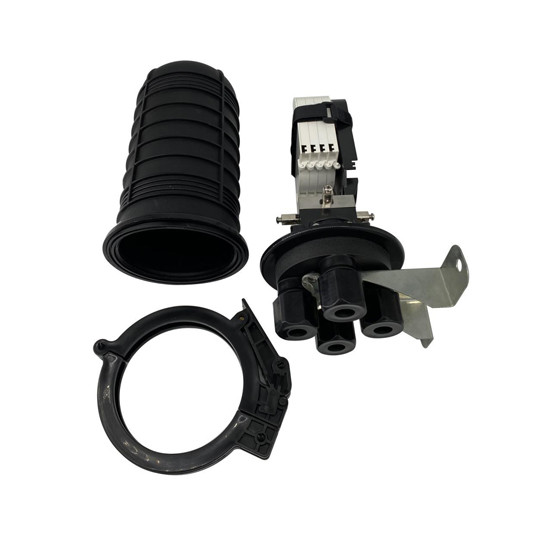

Изображения продукта
Стандарты инспекции и тестирования
- Соответствие требованиям к внешнему виду и структуре пункта 5.2 YD/T 590.2-2005, YD/T 778-2011
- Соответствие требованиям к испытаниям при транспортировке пункта 6.9 YD/T778-2011
- Соответствие общим техническим требованиям к пластмассовым деталям CB 867--83
- Уровень защиты: испытание IP68
- Соответствие общим требованиям к упаковке для коммуникационного оборудования GB3873-1993
- Огнестойкость: негорючий
Компонентные части
Дно коробки, крышка коробки, держатель кабеля, держатель для усиления части кабеля, лоток для сращивания, прозрачная крышка для лотка для сращивания, волшебная кабельная стяжка, пластина для установки лотка для сращивания, уплотнительная часть для корпуса коробки, обруч коробки и другие аксессуары.
Спецификации упаковки
Размер внутренней коробки: 310*195*180 мм
Размер внешней коробки: 600*325*555 мм (9 шт/коробка)
Транспортировка и хранение
Избегайте дождя, воздействия солнца и сжатия во время транспортировки. Продукты следует хранить на складе, избегая влаги, солнца, огня. Температура хранения должна быть от 25℃～+40℃
Примечание: Особые детали, которые легко повредить во время транспортировки, следует тщательно защищать.
Способы установки
Воздушный монтаж
1-Оптическая муфта 2-Подвес 3-Стальная проволока
1-Фиксированная пластина 2-Монтажная пластина 3-U-образный болт 4-Телефонный столб
