Вертикальный оптический муфтовый зажим - ZCSC-S096-01(7231213)
24/48/96/144 жил IP55 to IP68 PP/PC/PC+ABS Термоусадочное уплотнение/Механическое уплотнение ЛИНЕЙНАЯ ОПТИЧЕСКАЯ МУФТА
Технические характеристики
| Модель № |
ZCSC-S096-01(7231213) |
 |
| Цвет |
Черный |
| Емкость |
96 жил |
| Уровень защиты |
IP68 |
| Материал |
PP, PC, PC+ABS |
| Метод герметизации для вводов |
Механическое уплотнение |
| Ввод/Вывод |
2+2 |
| Диаметр входного кабеля |
Ф8-Ф15 |
| Диаметр выходного кабеля |
Ф8-Ф15 |
| Относительная влажность |
≤95%(＋30℃) |
| Атмосферное давление |
62～101 кПа |
| Размер (мм) |
405*Ф135 |
| Вес (на единицу) |
1,9 кг |
Обзор продукта
ZION COMMUNICATION Модель № ZCSC-S096-01 является одним из основных устройств для точек доступа пользователей, применяемым для защитного соединения и распределения между двумя или более кабелями. Основная функция - соединение распределительного кабеля и внутреннего кабеля на открытом воздухе. Он широко используется в системах связи, кабельном телевидении, системах оптических кабельных сетей и других благодаря стабильной структуре, хорошей герметичности и простоте конструкции.

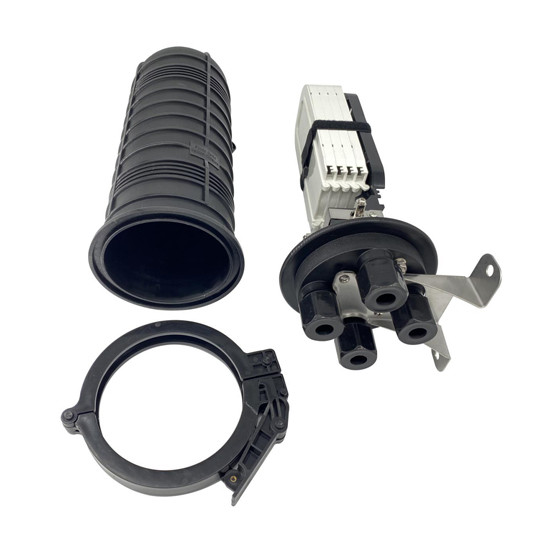

Изображения продукта
Стандарты инспекции и тестирования
- Соответствие требованиям к внешнему виду и структуре пункта 5.2 YD/T 590.2-2005, YD/T 778-2011
- Соответствие требованиям к испытаниям при транспортировке пункта 6.9 YD/T778-2011
- Соответствие общим техническим требованиям к пластмассовым деталям CB 867-83
- Уровень защиты: испытание IP68
- Соответствие общим требованиям к упаковке для коммуникационного оборудования GB3873-1993
- Огнестойкость: негорючий
Компонентные части
Дно коробки, крышка коробки, держатель кабеля, держатель для усиления кабельной части, лоток для сращивания, прозрачная крышка для лотка для сращивания, волшебная кабельная стяжка, пластина для установки лотка для сращивания, уплотнительная часть для корпуса коробки, обруч коробки и другие аксессуары.
Технические характеристики упаковки
Размер внутренней коробки: 415*215*200 мм
Размер внешней коробки: 615*445*430 мм (6 шт./коробка)
Транспортировка и хранение
Избегайте дождя, воздействия солнца и сжатия во время транспортировки. Продукты следует хранить на складе, избегая влаги, солнца, огня. Температура хранения должна быть от 25℃ до +40℃. Особые детали, которые легко повредить во время транспортировки, следует тщательно защищать.
Способы установки
Воздушный монтаж
1-Оптический муфтовый зажим 2-Подвес 3-Стальная проволока
Монтаж на опоре
1-Фиксированная пластина 2-Монтажная пластина 3-U-образный болт 4-Телефонный столб
