Технический индекс

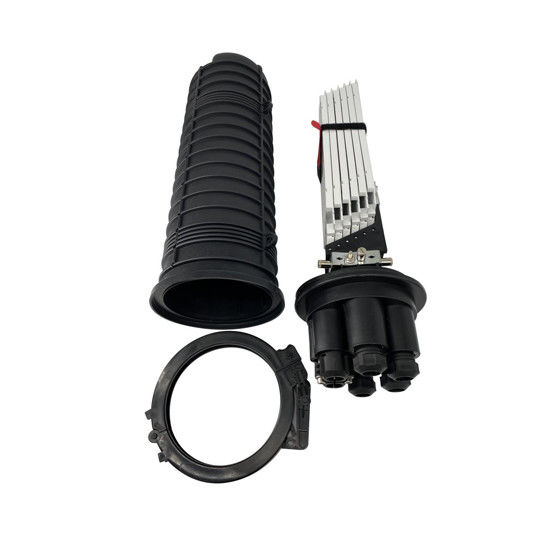

Модель нет.			ZCSC-S144- 01(7231215)
Цвет			Черный
Емкость			144 ядра
Уровень защиты			IP68
Материал			PP, ПК, PC+ABS
Герметизируя метод для входов			Механическое уплотнение
Вход/выход			2+4
Dia кабеля входа			Ф8-Ф18
Dia кабеля выхода			Ф8-Ф18
Относительная влажность			≤95% (+30℃)
Атмосферное давление			62~101kPa
Размер (MM)			540*Ф148
Внутренний размер коробки (MM)			550*220*190
Наружный размер коробки (MM)			455*395*565
Согласно с вес (KG)			3,3
Вес брутто (KG)			13,5
ПК/коробка (PCS)			4

Обзор

Но. ZCSC-S144-01 модели СВЯЗИ СИОН одно из главного оборудования для пунктов доступа пользователя, приложенного для защитных соединения и распределения между двумя или больше кабелями. Основная функция соединить распределительный кабель и крытый кабель на открытом воздухе. Она широко использована в системах коммуникаций, кабельном телевидении, сетях оптического кабеля и других на основании устойчивой структуры, хороших герметизирующ представление и легкую конструкцию.

Изображения для ссылки

Осмотр и тест

• Соотвествовать возникновения и структуры 5,2 из YD/T 590.2-2005, YD/T 778-2011
• Соотвествовать теста транспорта 6,9 из YD/T778-2011
• Выполнять общие технические требования для пластиковых частей CB 867-83
• Уровень защиты: Тест IP68
• Соотвествовать общие пакета для оборудования связи GB3873-1993
• Пламя - retardant представление: retardant не-пламени

Части закрытия соединения волокна оптически

Дно коробки, крышка коробки, держатель кабеля, держатель для усиливать часть кабеля, поднос соединения, прозрачная крышка для подноса соединения, волшебная связь кабеля, плита для установки подноса соединения, герметизируя часть для тела коробки, обруч коробки и другой аксессуар.

Упаковка, транспорт и хранение

Пакет

• Размер внутреннего размера коробки: 550*220*190mm
• Размер наружного размера коробки: 455*395*565mm (4 ПК/коробка)

Транспорт и хранение

• Идти дождь, солнце Avoid exposuring и сжимая во время транспорта
• Продукты следует сохранить в складе избегая влаги, солнца, огня. Температура хранения

от 25℃~+40℃

Примечание: Особенные части которые легко повреждены во время транспорта должны быть защищены осторожно

Метод установки

Воздушная установка

оптически провод закрытия 2-Hanger 3-Steel соединения 1-Fiber

Установка поляка

1 – фиксированная плита 2 – поляк телефона установленного плато 3-U-bolt 4

Закрытие соединения оптического волокна вертикальное

	24/48 соединений Closure-ZC-FV101H оптического волокна ядров вертикальных (7231216)		24/48 соединений Closure-ZC-FV105H оптического волокна ядров вертикальных (7231222)
	24/48 соединений Closure-ZC-FV101M оптического волокна ядров вертикальных (7231217)		96/144/288 соединений Closure-ZC-FV106H оптического волокна ядров вертикальных (7231223)
	96/144 соединений Closure-ZC-FV102H оптического волокна ядров вертикальных (7231218)		96/144/288 соединений Closure-ZC-FV106M оптического волокна ядров вертикальных (7231224)
	96/144 соединений Closure-ZC-FV102M оптического волокна ядров вертикальных (7231219)		96/144/288 соединений Closure-ZC-FV107H оптического волокна ядров вертикальных (7231225)
	48/96/144 соединений Closure-ZC-FV103H оптического волокна ядров вертикальных (7231220)		96/144/288 соединений Closure-ZC-FV108H оптического волокна ядров вертикальных (7231226)
	8/16/32 соединений Closure-ZC-FV104-PLC оптического волокна ядров вертикальных (7231221)		96/144/288 соединений Closure-ZC-FV108M оптического волокна ядров вертикальных (7231228)
