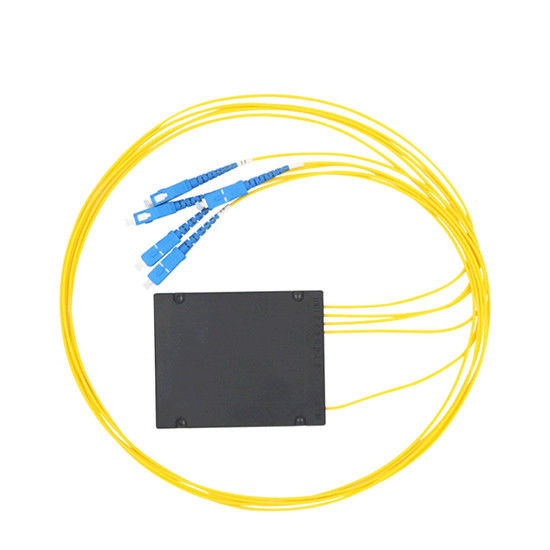

Оптический разделитель 1×4 ABS Box Single Mode Fused Type Optical Coupler
FBT Fiber Optic Splitter (также называемый оптоволоконным соединителем) - это устройство, которое разделяет оптоволоконный свет на несколько частей по определенному соотношению.и 1×32 конфигурации с SC, LC, FC, ST разъемы APC или UPC.
Спросите сейчас
Заявления
- FTTH, LAN, PON и оптические сети CATV
- Местные кольцевые сети и системы связи из оптических волокон
- Оборудование для испытаний оптических волокон и датчики оптических волокон
Технические спецификации
Мультимодный оптический разделитель волокон 1 × 4
| Вход и выход |
Оптический разделитель 4 в 1 |
| Тип волокна |
9/125 SMF-28 или спецификации клиента |
| Рабочая длина волны |
1310, 1490, 1550 нм |
| Соотношение сцепления |
1-50% |
| Пропускная способность |
±20 нм |
| Потеря вставки |
30,3 дБ (50/50), 4,3/2,5 дБ (40/60) |
| Тепловая устойчивость |
≤ 0,3 (dB/°C) |
| Директива |
≥ 55 дБ (≥ 60 дБ 2×2) |
| Тип упаковки |
Голые волокна, 0,9/2,0/3,0 мм свободные трубы |
| Операционная температура |
-40°C до 70°C |
| Температура хранения |
-40°C до 85°C |
| Размеры упаковки |
Φ3×54 мм, 90×20×10 мм |
| Коннектор из волокон |
Коннекторы SC, FC, ST, LC (PC, UPC, APC) |
| Бренд |
HELLOSIGNAL® или OEM |
| Время доставки |
Обычно через 25 дней после получения депозита |
| Минимальное количество заказов |
20 штук |
Характеристики продукта
FBT Fiber Optic Splitters отличаются от PLC Fiber Splitters своей методологией разделения.5, и мультимодных 50 типов волокон. Варианты настройки включают LC, LC/APC, SC, SC/APC, FC, FC/APC и ST разъемы или версии без подключения.
Для 1×2 Fiber Splitters доступны различные коэффициенты расщепления, включая 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, и их обратные коэффициенты.
Большинство оптических разделителей поставляются в 900 мкм свободных труб и 250 мкм голых конфигураций волокна.
Спецификации производительности
| Параметр |
Широкополосный соединитель |
Двухпроходный сцепщик |
Мультимодный волокнистый соединитель |
| Рабочая длина волны |
1310, 1550 или C + L Band |
1310 и 1550 |
850 или 1310 или Уточнить |
| Пропускная способность |
±40 |
±40 |
±40 |
| Типичные избыточные потери (dB) |
<0.7 |
<0.07 |
<0.4 |
| Потеря вставки (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Примечание:Выше приведенные характеристики для устройств без разъемов. Добавьте дополнительную потерю 0,2 дБ на разъем.
Варианты настройки
Наши оптические разделители поддерживают широкую настройку по нескольким параметрам, включая тип режима, класс, длину волны, конфигурацию порта, тип волокна, упаковку, диаметр волокна, соотношение сцепления,и тип соединителя для удовлетворения конкретных требований приложения.
