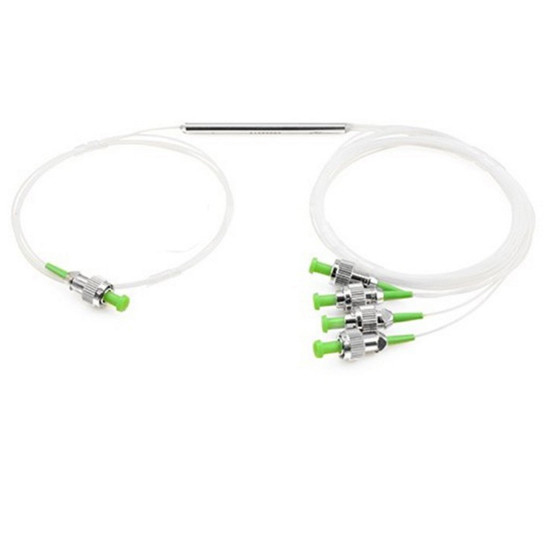

Оптический разветвитель 1×4, стальная трубка, одномодовый оптоволоконный разветвитель FBT, разъемы FC/APC (7233104)
Волоконно-оптический разветвитель 1*4/1*8/1*16/1*32 одномодовый/многомодовый с разъемами SC LC FC ST/APC UPC FBT/PLC ОПТИЧЕСКИЙ РАЗДЕЛИТЕЛЬ
Оптоволоконный разветвитель FBT 1×4. Применение
- FTTH, LAN, PON и оптическое кабельное телевидение
- Локальная кольцевая сеть, система оптоволоконной связи
- Оборудование для тестирования оптического волокна, датчик оптоволокна
Технические характеристики оптоволоконного разветвителя FBT 1×4
| Ввод и вывод |
Оптоволоконный разветвитель FBT от 1 до 4 Оптический разветвитель 1×4 |
| Тип волокна |
9/125 SMF-28 или по требованию заказчика |
| Рабочая длина волны (нм) |
1310,1490,1550нм |
| Коэффициент сцепления (%) |
1-50% |
| Пропускная способность (нм) |
20 нм |
| Типичные вносимые потери (дБ) |
≤7,2 |
| Потери, зависящие от поляризации (дБ) |
≤0,1 |
| Однородность (дБ) |
≤0,9 |
| Направленность (дБм) |
≥60 |
| Равномерность (дБ) |
0,5 |
| Типичные зависимые потери (дБ) |
≤0,15 |
| Температурная стабильность (дБ/°C) |
≤0,002 |
| Рабочая температура (℃) |
-40 ～ 70 |
| Температура хранения (℃) |
-40 ～ 85 |
| Волоконно-оптический кабель |
голое волокно, свободное волокно трубки |
| Оптоволоконный разъем |
СК ФК ЛК СТ |
| Бренд |
HELLOSIGNAL® ИЛИ OEM |
| Срок поставки |
Обычно через 25 дней после получения депозита |
| минимальный заказ |
20 шт. |
Описание продукта
Волоконно-оптический разветвитель FBT (также называемый волоконно-оптическим соединителем) — это устройство, которое разделяет оптоволоконный свет на несколько частей в определенном соотношении. Сплиттеры для волокна отличаются от сплиттеров для волокон PLC методами разделения. Волоконно-оптический разветвитель может быть изготовлен с одномодовым, многомодовым 62,5 и многомодовым 50 волокнами. Также доступны с разъемами LC, LC/APC, SC, SC/APC, FC, FC/APC и ST или без разъемов.
Для волоконных разветвителей 1×2 доступны различные коэффициенты разделения, включая 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 и 99/1.
Большинство оптических разветвителей доступны в конфигурациях со свободной трубкой диаметром 900 мкм и с голым оптоволокном диаметром 250 мкм. Соединители 1×2 и 2×2 стандартно поставляются с защитной металлической втулкой, закрывающей разъем. Более высокие значения выходного сигнала создаются с помощью коробки для защиты компонентов разделения.
Технические характеристики
Подробные характеристики производительности широкополосного соединителя, двухоконного соединителя и многомодового оптоволоконного соединителя:
| Параметр |
Широкополосный соединитель |
Пара с двойным окном |
Многомодовый оптоволоконный соединитель |
| Оценка |
П | А |
П | А |
П | А |
| Рабочая длина волны (нм) |
1310,1550 или диапазон C + L |
1310 и 1550 |
850 или 1310 или Укажите |
| Рабочая полоса пропускания (нм) |
±40 |
±40 |
±40 |
| Типичные избыточные потери (дБ) |
<0,7 | <0,1 |
<0,07 | <0,1 |
<0,4 | <0,7 |
Примечание. Вышеуказанные характеристики относятся к устройствам без разъема. Добавьте дополнительные потери 0,2 дБ на разъем.
