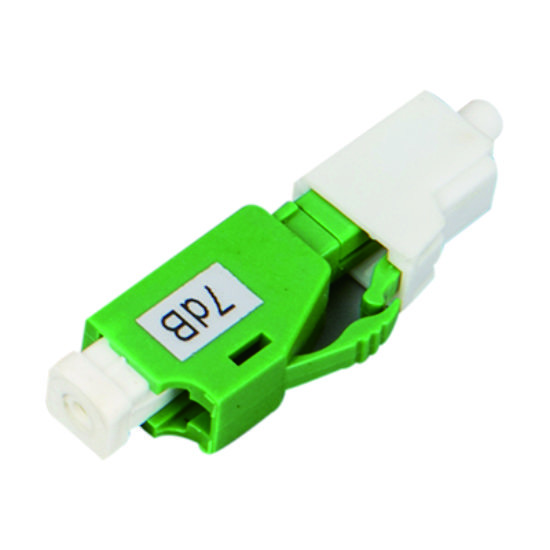

LC/UPC 7dB оптико-волоконный аттенуатор

Высокопроизводительный оптико-волоконный аттенуатор, предназначенный для уменьшения энергии оптического сигнала с точностью и надежностью.

Обзор продукции

Рабочая длина волны: 1310-1550 нм. Значения затухания: 2/3/5/7/10 дБ. Типы разъемов: SC, LC, FC, ST (APC/UPC).

Спросите сейчас

Идентификация продукта

Сионский кодекс	Описание Сиона
7236006	LC/UPC 7dB оптико-волоконный аттенуатор

Заявления

Аттенуатор оптоволоконного канала ZION COMMUNICATIONS уменьшает энергию оптического сигнала, чтобы предотвратить искажение в оптических приемниках, вызванное чрезмерной мощностью ввода.Это оптическое пассивное устройство имеет важное значение для отладки производительности оптической мощности, калибровка оптических инструментов и ослабление сигналов из волокон до требуемого уровня.

Основные применения

Системы связи оптическими волокнами
Сети CATV с оптическими волокнами
Измерение высокомощного оптического устройства
Настройка мощности сигнала на оптимальные уровни приемника

Типы соединителей

Коннектор LC

Используется в интерфейсах LC-волокна с модульным механизмом блокировки разъема (RJ).

Коннектор SC

Применяется для интерфейсов SC-волокна, с плоской конструкцией, похожей на RJ-45, но с медными контактными булавками.

Коннектор FC

Обладает металлической арматурой с застежкой с поворотным застежкой, обычно используется на распределительных рамах ODF.

ST соединитель

Круглый корпус с застежкой с поворотным застежкой.

Технические спецификации

Параметр	FC, SC, LC, ST
Рабочая длина волны (нм)	1310-1550 гг.
Потеря вставки (dB)	≤ 0.6
Потеря возврата (dB)	≥ 45
Повторяемость (dB)	≤ 0.2
Разрешение (dB)	≤ 0.1
Потеря, зависящая от длины волны (dB)	WDL≤ 0,3 (диапазон C & L)
Потери, зависящие от поляризации (dB)	PDL ≤ 0.2
Теплозависимые потери (dB)	TDL≤ 0.2
Толерантность от 1 до 5 дБ ослабления (dB)	±0.5
Толерантность 6-30 дБ ослабления (нм)	± 10
Прочность спаривания (циклы)	≥ 1000
Время ответа (dB/ms)	3
Точность контроля за ослаблением (dB)	±0.5
Напряжение питания (DC)	± 5 В
Рабочая температура (°C)	-5 до +65
Температура хранения (°C)	-40 до +75

Сопутствующие продукты с оптическими волокнами

Сионский кодекс	Код продукции	Описание Сиона
7237001	ZC11FXAADXX	LC APC Женщина на LC APC мужчина Сплабируемый фиксированный оптоволоконный аттенуатор (1-25 дБ)
7237002	ZC11FXBBDXX	LC UPC Женщина на LC UPC мужчина Сцепный фиксированный оптоволоконный аттенуатор (1-25 дБ)
7237003	ZC11FXCCDXX	SC APC Женщина на SC APC мужчина Сплагируемый фиксированный оптико-волоконный аттенуатор (1-25 дБ)
7237004	ZC11FXDDDXX	SC UPC Женщина на SC UPC мужчина Сцепляемый фиксированный оптический аттенуатор из волокон (1-25 дБ)
7237005	ZC12FXEEDXX	ST APC Женщина-мужчина ST APC Плагиновый фиксированный оптический аттенуатор (1-25 дБ)
7237006	ZC11FXFFDXX	ST UPC Женщина-мужчина ST UPC Плагин-фиксированный оптический аттенуатор (1-25 дБ)
7237007	ZC11FXGGDXX	FC APC Женщина-мужчина FC APC Плагин-фиксированный оптический аттенуатор (1-25 дБ)
7237008	ZC11FXHHDXX	FC UPC женский на FC UPC мужской плагиновый фиксированный оптико-волоконный аттенуатор (1-25 дБ)
7237009	ZC11FXIIDXX	МУ APC Женщина-мужчина МУ APC Плагин-фиксированный оптический аттенуатор (1-25 дБ)
7237010	ZC12FXJJDXX	MU UPC Женщина-мужчина MU UPC Плагиновый фиксированный оптический аттенуатор (1-25 дБ)
7237011	ZC11FXKKDXX	E2000 APC Female to E2000 APC male Плагиновый фиксированный оптоволоконный аттенуатор (1-25 дБ)
7237012	ZC11FXLLDXX	E2000 UPC Женщина на E2000 UPC мужчина Подключаемый фиксированный оптический аттенуатор из волокон (1-25dB)
7237013	ZC12FXMMDXX	8F MPO ((женщина) к MPO ((мужчина) оптико-волоконный аттенуатор (1-20dB)
7237014	ZC11FXNNDXX	12F MPO ((женщина) к MPO ((мужчина) оптиковолоконный аттенуатор (1-20dB)
7237015	ZC11FXOODXX	24F MPO ((женщина) к MPO ((мужчина) оптико-волоконный аттенуатор (1-20 дБ)

OEM/ODM услуги

ZION Communication предлагает комплексные услуги OEM / ODM с нашей профессиональной командой исследований и разработок и обширным производственным опытом.

Настраиваемый логотип
Печать на кабеле
Дизайн этикетки/PE-пакета/картонного пакета
Различные цвета и длины доступны

Галерея продуктов

ST APC Женщина-мужчина ST APC Плагиновый фиксированный оптический аттенуатор (1-25 дБ)

SC UPC Женщина на SC UPC мужчина Сцепляемый фиксированный оптический аттенуатор из волокон (1-25 дБ)

SC APC Женщина на SC APC мужчина Сплагируемый фиксированный оптико-волоконный аттенуатор (1-25 дБ)

LC UPC Женщина на LC UPC мужчина Сцепный фиксированный оптоволоконный аттенуатор (1-25 дБ)

LC APC Женщина на LC APC мужчина Сплабируемый фиксированный оптоволоконный аттенуатор (1-25 дБ)

Место происхождения:	Китай
Фирменное наименование:	Zion communication
Номер модели:	Амортизатор волокна оптически

Количество мин заказа:	20pcs
Упаковывая детали:	10 ПК/полиэтиленовых пакетов
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Отсутствие предела
