4,816-канальный модуль CWDM с низкой потерей вставки, высокой изоляцией канала и оптическим путем без эпоксида для сетей WDM

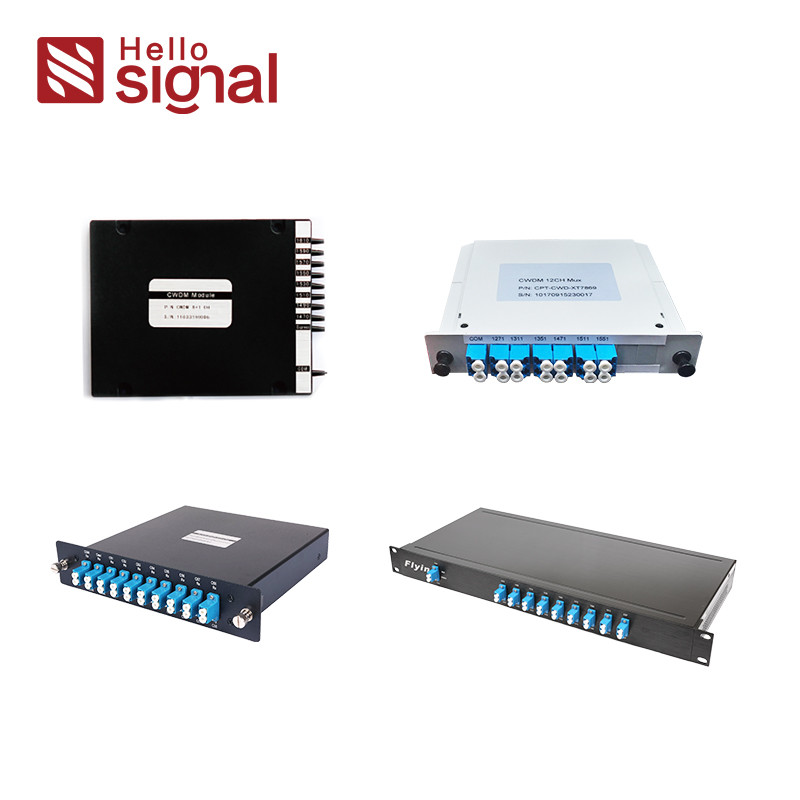

4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
4,8,16-Channel CWDM Module with Low Insertion Loss High Channel Isolation and Epoxy Free Optical Path for WDM Networks
Основная информация
Место происхождения: КИТАЙ
Фирменное наименование: HELLOSIGNAL
Количество мин заказа: безлимитный
Упаковывая детали: 10 ПК/полиэтиленовых пакетов
Время доставки: Нормально 10 рабочих дней
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Центральная длина волны (нм): 1270~1610 или 1271~1611 Дистанционирование канала (GHz): 20
Passband канала (ширина полосы частот) @-0.5dB (nm): ≥13 Направленность (dB): ≥50
Возвращение потери (DB): ≥45 Максимальная регуляция силы (mW): 300
Выделить:

Модуль CWDM с низкими потерями вставки

,

Мультиплексор с разделением по длине волны и высокой изоляцией каналов

,

Оптический мультиплексор без использования эпоксидной смолы

Характер продукции

4, 8, 16-канальный модуль CWDM
Наши модули CWDM (грубое мультиплексирование с разделением по длине волны) имеют разнос каналов ITU с исключительными эксплуатационными характеристиками, включая низкие вносимые потери, широкую полосу пропускания, высокую изоляцию каналов и оптические пути без использования эпоксидной смолы для максимальной надежности.
Ключевые особенности
  • Низкие вносимые потери
  • Широкая полоса пропускания
  • Высокая изоляция каналов
  • Высокая стабильность и надежность
  • Без эпоксидной смолы на оптическом пути
Приложения
  • Мониторинг линии
  • Сетевые системы WDM
  • Телекоммуникационная инфраструктура
  • Сотовые приложения
  • Волоконно-оптические усилители
  • Сети доступа
Технические характеристики
Параметр 4 канала 8 каналов 16 каналов
Центральная длина волны (нм) 1270~1610 или 1271~1611
Разнос каналов (ГГц) 20
Полоса пропускания канала (@ полоса пропускания -0,5 дБ) (нм) ≥13
Вносимая потеря (дБ) ≤1,5 ≤2,5 Низкий <3,5 Стандартный <4,5
Изоляция (дБ) — соседний ≥30
Изоляция (дБ) - Несмежные ≥40
Температурная чувствительность вносимых потерь (дБ) ≤0,5
Изменение температуры длины волны (нм/℃) ≤0,002
Потери, зависящие от поляризации (дБ) ≤0,2
Дисперсия мод поляризации (пс) ≤0,1
Направленность (дБ) ≥50
Возвратные потери (дБ) ≥45
Максимальная мощность (мВт) 300
Рабочая температура (℃) -10~+70
Температура хранения (℃) -40~+85
Размер упаковки (мм) Д100 х Ш80 х В10 Д120 x Ш80 x В18 (19-дюймовая стойка высотой 1U)
Вышеуказанные характеристики относятся к устройствам без разъема. Технические характеристики могут быть изменены без предварительного уведомления.
Информация для заказа
КВДМ Расстояние между каналами Количество каналов 1-й канал Упаковка Диаметр волокна Длина волокна Разъем
Параметры конфигурации С=20 нм 04=4 канала 27=1270 нм 1 = Модуль коробки ABS 0=250 мкм 1=1м О = нет
08=8 каналов … 2=Монтаж в стойке 1=900 мкм 2=2м 1=ФК/АПК
16=16 каналов 47=1470 нм 3 = Коробка LGX 2=2,0 мм S=Указать 2=ФК/УПК
18=18 каналов 49=1490 нм 4=Вставить поле 3=3,0 мм 3=ТКИ/АПК
N=N каналов … 5=Указать 4=СК/УПК
61=1610 нм 5=ЛК/АПК
6=ЛК/УПК
7=СТ
s=Указать
