Обзор технологии DWDM

Шаг каналов ITU
Низкие вносимые потери
Широкая полоса пропускания
Высокая изоляция каналов
Высокая стабильность и надежность
Отсутствие эпоксидных смол в оптическом тракте

Запросить сейчас Модуль OADM 100G 200G DWDM с низкой потерей вставки и высокой изоляцией канала для оптических сетей сети ITU 0

Особенности и применение модуля 100G/200G DWDM OADM

Особенности	Применения
Шаг каналов ITU Низкие вносимые потери Широкая полоса пропускания Высокая изоляция каналов Высокая стабильность и надежность Отсутствие эпоксидных смол в оптическом тракте	Добавление/удаление каналов Сеть DWDM Маршрутизация по длине волны Волоконно-оптический усилитель Система кабельного телевидения (CATV)

Технические характеристики

Параметр	4 канала	8 каналов
Центральная длина волны (нм)	Сетка ITU
Шаг каналов (ГГц)	100 / 200
Полоса пропускания канала (@-0,5 дБ ширина полосы) (нм)	≥0.22(10OG)/ ≥0.5(200G)
Вносимые потери (дБ)	ln--Drop@drop: 2.0 Add--Out@add: 2.0 ln--Out@other: 2.5	ln--Drop@drop: 3.2 Add--Out@add: 3.2 ln--Out@other: 5.0
Изоляция @Канал добавления/удаления (дБ)	Смежные: ≥30 Несмежные: ≥40
Температурная чувствительность вносимых потерь (дБ)	≤0.5
Температурный сдвиг длины волны (нм/℃)	≤0.001
Поляризационно-зависимые потери (дБ)	≤0.2
Дисперсия поляризационного мода (пс)	≤0.1
Направленность (дБ) (Вход к добавлению, Выход к удалению, добавление к удалению)	≥45
Обратные потери (дБ)	≥45
Максимальная допустимая мощность (мВт)	300
Рабочая температура (℃)	-10~+70
Температура хранения (℃)	-40~+85
Размеры корпуса (мм)	L100 x W80 xH10	L120 x W80 x H18

Вышеуказанные характеристики относятся к устройствам без разъемов. Характеристики могут быть изменены без предварительного уведомления.

Информация для заказа

CWDM	Шаг каналов	Количество каналов	1-й канал	Корпус	Диаметр волокна	Длина волокна	Разъем
	1=100GGrid 2=200GGrid	04=4 канала 08=8 каналов	21=Ch21 ... 34=Ch34 ... 60=Ch60 ...	1=ABS Box Module 2=Rackmount 3=LGXBoX 4=Insert Box 5=Указать	0=250μm 1=900μm 2=2.0mm 3=3.0mm	1=1m 2=2m S=Указать	O=Нет 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s=Указать

Оптические компоненты

Кабельная продукция ADSS

Полностью диэлектрический, многожильный кабель ADSS с рыхлой трубкой, G.652.D, полиэтилен (PE) | AT (антитрекинг) оболочка, заполненный гелем, самонесущий, арамидная пряжа | KEVLAR

Место происхождения:	КИТАЙ
Фирменное наименование:	HELLOSIGNAL

Количество мин заказа:	безлимитный
Упаковывая детали:	10 ПК/полиэтиленовых пакетов
Время доставки:	Нормально 10 рабочих дней
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Центральная длина волны (нм):	Решетка ITU	Дистанционирование канала (GHz):	100 /200
Направленность (dB):	≥45	Возвращение потери (DB):	≥45
Максимальная регуляция силы (mW):	300
Выделить:	Модуль ITU Grid DWDM OADM , Оптический мультиплексор ввода-вывода с низкими вносимыми потерями , Мультиплексор с разделением по длине волны и высокой изоляцией каналов

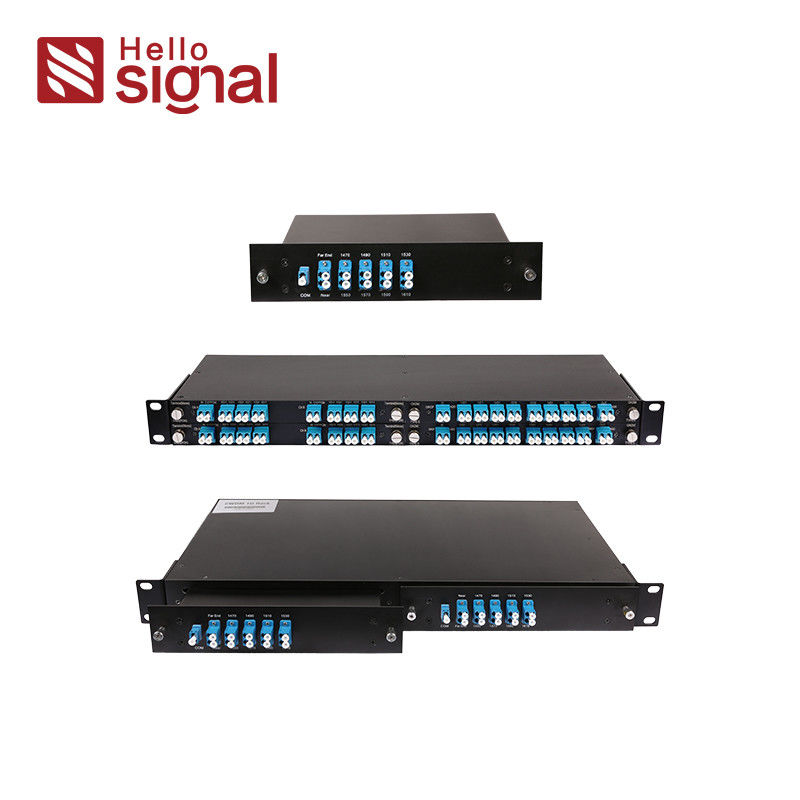

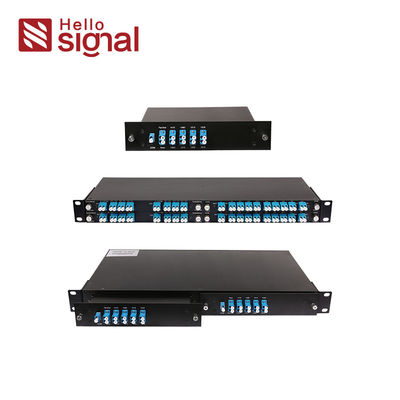

Модуль OADM 100G 200G DWDM с низкой потерей вставки и высокой изоляцией канала для оптических сетей сети ITU
