Запросить сейчас 1U 19" Полностью загруженная выдвижная направляющая для монтажа в стойку оптоволоконная патч-панель из холоднокатаной стали 0

Обзор продукта

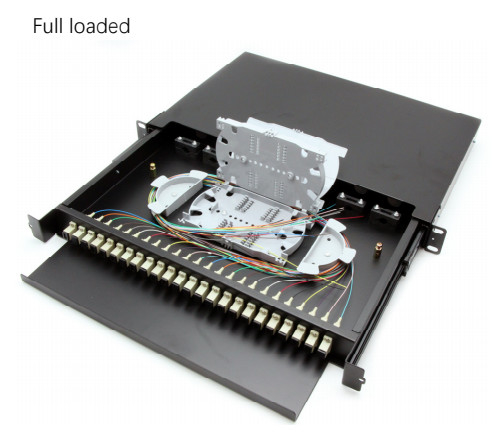

Патч-панель для монтажа в стойку с направляющими 19 дюймов высотой 1U (7244208)

Патч-панель для монтажа в стойку выдвижного типа

Приложения

Система управления оптическим сетевым фреймом
проект ФТТХ
Центры обработки данных/Кабельное телевидение (CATV)
Другие применения в волоконно-оптических системах

Ключевые особенности

Стандартный размер, легкий вес и разумная структура
Изготовлен из холоднокатаной стали, статического растекающегося пластика, небольшого размера, изысканный и простой в эксплуатации.
Подходит для ленты и одиночного волокна
Коробка имеет крючок, который удобно устанавливать и демонтировать.
Различные панели для соответствия различным интерфейсам адаптеров
Компактный дизайн для экономии места
Простота управления и эксплуатации
Коробка имеет уникальную конструкцию, разумную планировку и достаточно места для работы.
Внутренний тип обладает отличными герметизирующими характеристиками, что может эффективно предотвратить попадание воды.

Описание продукта

Волоконно-оптическая патч-панель — это своего рода продукты управления оптоволоконными кабелями, используемые для распределения и защиты оптоволоконных каналов в сети FTTH. Он доступен для распределения и терминального подключения различных видов волоконно-оптических систем. Эти устройства доступны в размерах, которые соответствуют наиболее распространенным требованиям распределения.

OMC обеспечивает своего рода высококачественную оптоволоконную патч-панель микроразмера, изготовленную из качественного холоднокатаного стального листа и подвергающуюся статической обработке пластиковым напылением, которую можно использовать для крепления адаптера SC/LC/FC/ST/E2000/MPO, коробку можно установить на внутренней стене или террасе.

Оптоволоконная патч-панель для монтажа в стойку имеет размер 19 дюймов и модульную конструкцию. Панель для монтажа в стойку раскладывающегося типа представляет собой простое, низкопрофильное решение с высокой плотностью размещения для легкого доступа и управления оптоволоконными оконечными устройствами. Она поставляется с рядом устройств прокладки кабелей для организации входа и выхода кабелей из панели. Эта патч-панель оснащена катушками для хранения волокон и лотком для сращивания. Каждый корпус оснащен передней и задней съемными металлическими крышками для быстрой и легкой установки. и техническое обслуживание.

Доступные варианты адаптера

Другие адаптеры FC/SC/ST/LC доступны в качестве опции:

Технические характеристики

Параметр	Спецификация
Код компании	7244208
Материал	CRS Холоднокатаная сталь
Тип корпуса	Возможность установки в 19-дюймовую стойку
Установка	Стандартная 19-дюймовая стойка EIA
Соответствует	ТИА/EIA-568-C.3
Порт подключения	2-24 порта SC/FC/ST/LC/ST/E2000/MPO
Размеры (ВxШxГ)	48535044,5 мм
Приложение	Телекоммуникации
Место происхождения	Чжэцзян, Китай
Бренд	HELLOSIGNAL® ИЛИ OEM
Срок поставки	Обычно через 25 дней после получения депозита
минимальный заказ	50 шт.

Полная комплектация аксессуаров

Сопутствующая линия продуктов

Сионский Кодекс	Код продукта	Описание
7244201	ZCL20X00	Пустая фиксированная стойка высотой 1U, 19 дюймов, оптоволоконная патч-панель
7244202	ZCL40X00	Пустая фиксированная стойка высотой 2U, 19 дюймов, оптоволоконная патч-панель
7244203	ZCL2XX11	Оптоволоконная патч-панель высотой 1U 19 дюймов с полной нагрузкой для фиксированного монтажа в стойку
7244204	ZCL4XX11	Оптоволоконная патч-панель высотой 2U 19 дюймов с полной нагрузкой для фиксированного монтажа в стойку
7244205	ZCL30X00	Патч-панель для монтажа в стойку с пустыми направляющими высотой 1U, 19 дюймов
7244206	ЗКЛ50Х00	Патч-панель для монтажа в стойку с пустыми направляющими высотой 2U, 19 дюймов
7244207	ZCLT0X00	Патч-панель для монтажа в стойку с пустыми направляющими высотой 3U, 19 дюймов
7244208	ZCL3XX11	Патч-панель для монтажа в стойку высотой 1U 19 дюймов с полной нагрузкой на направляющие рельсы
7244209	ZCL50X11	Патч-панель для монтажа в стойку высотой 2U 19 дюймов с полной нагрузкой на направляющие рельсы
7244210	ZCLT0X11	Патч-панель для монтажа в стойку высотой 3U, 19 дюймов с полной нагрузкой на направляющие рельсы
7244211	ЗКЛ80Х00	Патч-панель для монтажа в стойку с пустыми выдвижными ящиками высотой 1U 19 дюймов
7244212	ZCL8XX11	Патч-панель для монтажа в стойку высотой 1U, 19 дюймов с выдвижными ящиками и полной нагрузкой
7244213	ZCLP0X00	1U, 19 дюймов, пустая боковая выдвижная патч-панель для монтажа в стойку
7244214	ZCLPXX11	Патч-панель для монтажа в стойку высотой 1U, 19 дюймов, с полной нагрузкой, выдвижная с боковой стороны

Правила наименования и информация о подтверждении заказа
