Обзор продукта

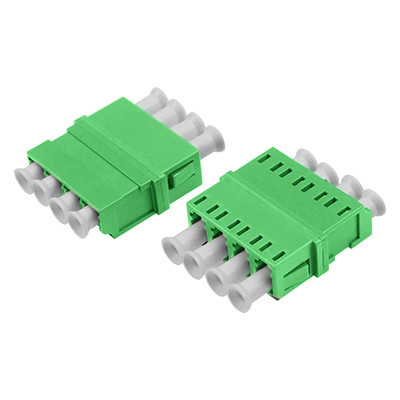

Прецизионный оптоволоконный адаптер, разработанный для асимметричных сварочных соединений LC APC QUAD без фланца. Этот компонент обеспечивает оптимальную передачу света с минимальными потерями сигнала.

Информация о продукте Zion

Код Zion	Описание Zion
7235009	LC APC QUAD Асимметричный сварочный адаптер без фланца

Применение

Точно соединяет два оптоволоконных разъема для максимальной передачи света
Минимизирует потери сигнала благодаря прецизионной конструкции
Обладает низкими вносимыми потерями, отличной взаимозаменяемостью и воспроизводимостью
Каждый адаптер проходит функциональное тестирование перед отправкой

Описание продукта

Этот оптоволоконный адаптер позволяет подключать одинаковые или разные активные оптоволоконные разъемы внутри оптоволоконных линий. Он обеспечивает бесперебойные оптические пути с минимальным ухудшением сигнала, точно выравнивая торцевые поверхности волокон для максимальной светоотдачи и эффективности соединения.

Основные особенности:

Высокая огнестойкость для соответствия требованиям безопасности
Низкие вносимые потери для оптимальной производительности
Высокая прочность для долгосрочной надежности
Широкий диапазон рабочих температур (-40°C to +85°C)
Подходит для телекоммуникационных сетей, сетей кабельного телевидения, систем абонентской петли и локальных сетей

Также известный как оптоволоконный соединитель, это устройство предназначено для завершения или соединения оптоволоконных кабелей и разъемов между двумя оптоволоконными линиями.

LC APC QUAD Асимметричный сварочный адаптер с фланцем

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Рабочая длина волны (нм)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура	-40°C to +85°C
Температура хранения	-40°C to +85°C

Продукты Zion Communication для оптоволоконных адаптеров

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварочный симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX Металлический Избегайте лазера Оптоволоконный адаптер/соединитель с фланцем
7235007	SC DX Металлический Избегайте оптоволоконный адаптер/соединитель с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX С прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC С прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC

Используется в оптоволоконном интерфейсе LC для подключения модулей SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Разъем SC

Используется в оптоволоконном интерфейсе SC, аналогичен RJ-45, но более плоский с контактами медной колонны. Широко используется в сетевых приложениях.

Разъем FC

Используется в оптоволоконном интерфейсе FC с металлическим рукавом и креплением с помощью винта. Обычно используется на распределительных рамах ODF.

Разъем ST

Используется в оптоволоконном интерфейсе ST с круглой оболочкой и креплением с помощью винта. Распространен в распределительных рамах волоконно-оптической связи и соединениях 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Оптоволоконный адаптер с переменными потерями ≤ 0 , 2 дБ , Оптический соединитель с керамической или металлической втулкой

Оптоволоконный адаптер с переменными потерями ≤ 0

2 дБ

Оптический соединитель с керамической или металлической втулкой
