Идентификация продукта

Код Zion	Описание Zion

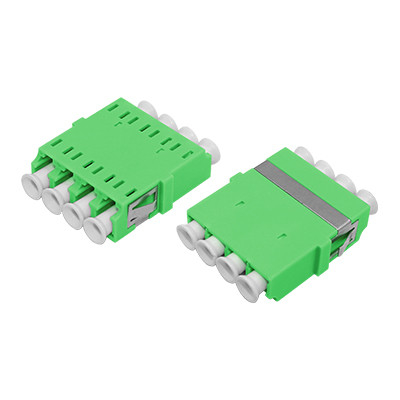

7235011	LC APC QUAD цельный адаптер без фланца

Применения

Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света, минимизируя при этом потери сигнала. Эти компоненты отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и надежной воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой для обеспечения оптимальной производительности.

Описание продукта

Этот оптоволоконный адаптер обеспечивает соединение между одинаковыми или разными оптоволоконными разъемами внутри оптоволоконных линий. Он обеспечивает бесперебойные оптические пути с минимальным ухудшением сигнала, точно выравнивая торцевые поверхности волокон. Это максимизирует связь световой энергии между передающими и принимающими волокнами, минимизируя при этом воздействие на систему.

Высокая огнестойкость для соответствия требованиям безопасности
Низкие вносимые потери для оптимальной целостности сигнала
Высокая прочность для долгосрочной надежности
Широкий диапазон рабочих температур для различных условий

LC APC QUAD асимметричный сварочный адаптер с фланцем

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Рабочая длина волны (нм)	SM (OS2): 1310-1550 \| MM (OM1,2,3,4): 850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал рамы	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура (°C)	-40 to +85
Температура хранения (°C)	-40 to +85

Сопутствующие оптоволоконные адаптеры LC-LC

Код Zion	Описание Zion
7235001	LC SX пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx сварочный симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC крышка, избегающая лазера, пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX металлический, избегающий лазера, оптоволоконный адаптер/соединитель с фланцем
7235007	SC DX металлический, избегающий оптоволоконный адаптер/соединитель с фланцем
7235008	SC-FC SX гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX гибридный оптоволоконный адаптер/соединитель
7235016	FC SX большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX с прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC с прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC: Используется в интерфейсе оптоволокна LC для подключения разъемов модуля SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ), обычно используемым в маршрутизаторах.

Разъем SC: Используется в интерфейсе оптоволокна SC, напоминает RJ-45, но имеет медные контактные штыри вместо тонких медных контактов.

Разъем FC: Используется в интерфейсе оптоволокна FC с металлическим рукавом внешнего усиления и застежкой-стяжкой, обычно используется на распределительных рамах ODF.

Разъем ST: Используется в интерфейсе оптоволокна ST с круглой оболочкой и застежкой-стяжкой, обычно используется в распределительных рамах волокна для соединений 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с нашей профессиональной командой R&D, включая:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Оптоволоконный адаптер с переменными потерями ≤ 0 , 2 дБ , Оптический соединитель с керамической или металлической втулкой
