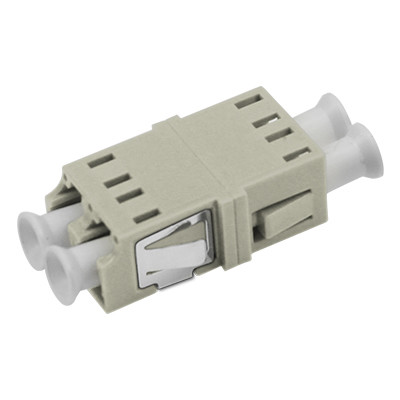

LC MM DX Асимметричный сварочный адаптер без фланца
Этот оптоволоконный адаптер обеспечивает точное соединение между разъемами LC multimode в асимметричной DX конфигурации без фланца. Разработан для оптимальной передачи света с минимальными потерями.
Идентификация продукта
| Код Zion |
Описание Zion |
| 7235017 |
LC MM DX Асимметричный сварочный адаптер без фланца |
Применение
Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света, минимизируя при этом потери сигнала. Эти компоненты отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и надежной воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой.
Описание продукта
Оптоволоконные адаптеры обеспечивают соединение между одинаковыми или разными оптоволоконными разъемами в линиях передачи, обеспечивая бесперебойные оптические пути с минимальным ухудшением сигнала. Точно выравнивая торцевые поверхности волокон, они максимизируют передачу световой энергии от передающих к принимающим волокнам, минимизируя при этом влияние на систему. Эти пассивные оптические компоненты обслуживают телекоммуникационные сети, системы кабельного телевидения, сети пользовательских петель и локальные сети.
Адаптеры Hangzhou Zion Communication обеспечивают высокую огнестойкость, низкие вносимые потери, исключительную долговечность и широкий диапазон рабочих температур, что делает их оптимальным выбором для надежного оптоволоконного соединения.
Также известные как оптоволоконные соединители, эти компактные устройства завершают или соединяют оптоволоконные кабели и разъемы между оптическими линиями.
Технические характеристики
| Параметр |
FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC |
| SM (OS2) |
MM (OM1,2,3,4) |
| Рабочая длина волны (нм) |
1310-1550 | 850-1300 |
| Вносимые потери (дБ) |
≤ 0.2 |
| Обратные потери (дБ) |
PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30 |
| Повторяемость (дБ) |
≤ 0.2 |
| Переменные потери (дБ) |
≤ 0.2 |
| Долговечность |
Изменение 500 интерполяционных раз меньше 0,20 дБ |
| Количество каналов |
Одноядерный, двухъядерный, 4-ядерный |
| Материал корпуса |
Металл или пластик |
| Материал гильзы |
Керамика или металл |
| Рабочая температура (°C) |
-40 ~ +85 |
| Температура хранения (°C) |
-40 ~ +85 |
Сопутствующие оптоволоконные адаптеры LC-LC
| Код Zion |
Описание Zion |
| 7235001 | LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем |
| 7235002 | LC Dx Сварочный симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем |
| 7235003 | LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем |
| 7235004 | SC Пластиковый оптоволоконный адаптер/соединитель с ножками |
| 7235005 | SC Крышка Избегайте лазера Пластиковый оптоволоконный адаптер/соединитель без фланца |
| 7235006 | SC SX Металлический Избегайте лазера Оптоволоконный адаптер/соединитель с фланцем |
| 7235007 | SC DX Металлический Избегайте оптоволоконного адаптера/соединителя с фланцем |
| 7235008 | SC-FC SX Гибридный оптоволоконный адаптер/соединитель |
| 7235009 | SC-FC DX Гибридный оптоволоконный адаптер/соединитель |
| 7235010 | FC-ST SX Гибридный оптоволоконный адаптер/соединитель |
| 7235011 | FC-ST DX Гибридный оптоволоконный адаптер/соединитель |
| 7235012 | SC-LC SX Гибридный оптоволоконный адаптер/соединитель |
| 7235013 | SC-LC DX Гибридный оптоволоконный адаптер/соединитель |
| 7235014 | SC-ST SX Гибридный оптоволоконный адаптер/соединитель |
| 7235015 | SC-ST DX Гибридный оптоволоконный адаптер/соединитель |
| 7235016 | FC SX Большой оптоволоконный адаптер/соединитель D-типа |
| 7235017 | FC SX Оптоволоконный адаптер/соединитель с прямоугольным фланцем |
| 7235018 | FC Оптоволоконный адаптер/соединитель с прямоугольным фланцем |
Типы разъемов
Разъем LC: Используется в оптоволоконных интерфейсах LC для подключения модулей SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ), обычно используемым в маршрутизаторах.
Разъем SC: Используется в оптоволоконных интерфейсах SC. Напоминает интерфейс RJ-45, но более плоский с контактами медных столбцов вместо тонких медных штырей.
Разъем FC: Используется в оптоволоконных интерфейсах FC. Оснащен внешней арматурой металлической гильзы с креплением с помощью талрепа, обычно используется на распределительных рамах ODF.
Разъем ST: Используется в оптоволоконных интерфейсах ST. Оснащен круглой оболочкой с креплением с помощью талрепа, обычно используется в распределительных рамах волоконно-оптических кабелей для соединений 10Base-F.
Доступны услуги OEM/ODM
ZION Communication предлагает комплексные услуги OEM/ODM при поддержке нашей профессиональной команды R&D. Варианты настройки включают:
- Индивидуальный логотип
- Дизайн этикетки/полиэтиленового пакета/коробки
