Обзор оптоволоконного адаптера

SC LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0 мм Сварочный симметричный пластиковый/гибридный ОПТИЧЕСКИЙ АДАПТЕР/СОЕДИНИТЕЛЬ

Идентификация продукта

Код Zion	Описание Zion

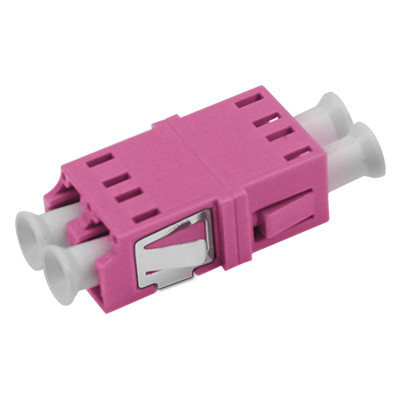

7235044	LC OM4 DX Асимметричный сварочный адаптер без фланца

Применение

Точно соединяет два разъема для максимальной передачи света и минимизации потерь
Обладает низкими вносимыми потерями, отличной взаимозаменяемостью и воспроизводимостью
Каждый адаптер проходит функциональное тестирование перед отправкой

Описание продукта

Оптоволоконный адаптер обеспечивает соединение одинаковых или разных активных оптоволоконных разъемов в оптоволоконных линиях, обеспечивая бесперебойные оптические пути с минимальными потерями. Он точно выравнивает торцевые поверхности волокон, чтобы максимизировать выходную мощность световой энергии, соединяемой во входящие волокна, сводя к минимуму влияние на систему.

Используется в телекоммуникационных сетях, сетях кабельного телевидения, системах абонентской линии и локальных сетях. Адаптеры Hangzhou Zion Communication отличаются высокой огнестойкостью, низкими вносимыми потерями, высокой долговечностью и широким диапазоном рабочих температур.

Также называемое соединителем, это устройство завершает или соединяет оптоволоконные кабели или разъемы между двумя оптоволоконными линиями.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)
Рабочая длина волны (нм)	1310-1550	850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура (°C)	-40 ~ +85
Температура хранения (°C)	-40 ~ +85

Сопутствующие оптоволоконные адаптеры LC-LC

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварочный симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX Металлический Избегайте лазера Оптоволоконный адаптер/соединитель с фланцем
7235007	SC DX Металлический Избегайте оптоволоконного адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX С прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC С прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC

Используется в оптоволоконном интерфейсе LC для подключения разъемов модуля SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Разъем SC

Используется в оптоволоконном интерфейсе SC, похож на RJ-45, но более плоский. Идентифицируется по контактам медной колонки, а не по тонким медным контактам.

Разъем FC

Используется в оптоволоконном интерфейсе FC с внешним усилением металлической гильзы и креплением с помощью талрепа. Обычно используется на стороне ODF и в распределительных рамах.

Разъем ST

Используется в оптоволоконном интерфейсе ST с круглой оболочкой и креплением с помощью талрепа. Обычно используется в распределительных рамах волокон и для соединений 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D:

Индивидуальный логотип
Этикетка/PE-пакет/Дизайн коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Оптоволоконный адаптер с переменными потерями ≤ 0 , 2 дБ , Оптический соединитель с керамической или металлической втулкой
