Главная страница > Продукция> Оптоволоконная система> LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения

LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения

LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
LC OM4 Quad Asymmetric Welding Fiber Optic Adapter Without Flange for Precise Optical Coupling
Основная информация
Место происхождения: Китай
Фирменное наименование: HELLOSIGNAL® OR OEM
Количество мин заказа: 50шт
Упаковывая детали: 10 ПК/пластиковый пакет
Время доставки: Обычно через 25 дней после получения депозита.
Условия оплаты: Т/Т
Поставка способности: безлимитный
Лучшая цена Контакт
Подробная информация
Переменные потери (дБ): ≤ 0,2 Долговечность: Изменение 500 времен интерполяции чем 0.20dB
Количество каналов: Одиночное ядр, двойное ядр, ядр 4 Материал рамы: Металл или пластик
Материал рукава: Керамика или металл Рабочая температура (°C): -40 ~ +85
Температура хранения (℃): -40 ~ +85
Выделить:

Соединитель КВАДРАЦИКЛА LC OM4 без фланца

,

Муфта КВАДРАЦИКЛА LC OM4 без фланца

Характер продукции

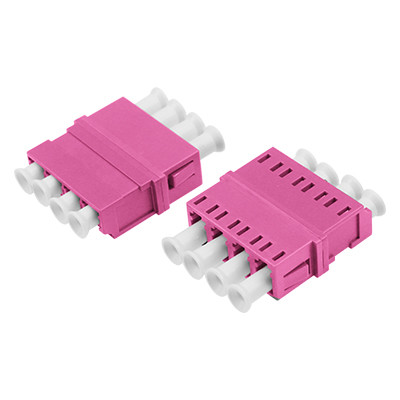

LC OM4 QUAD Асимметричный сварочный адаптер без фланца
Этот оптоволоконный адаптер предназначен для соединения разъемов LC OM4 QUAD в асимметричной сварочной конфигурации без фланца, обеспечивая точное выравнивание и минимальные потери сигнала.
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 0 LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 1
Идентификация продукта
Код Zion Описание Zion
7235051 LC OM4 QUAD Асимметричный сварочный адаптер без фланца
Применение
Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света и минимизации потерь сигнала. Они обеспечивают низкие вносимые потери, отличную взаимозаменяемость и надежную воспроизводимость. Каждый адаптер проходит функциональное тестирование перед отправкой.
Описание продукта
Этот оптоволоконный адаптер позволяет соединять одинаковые или разные активные оптоволоконные разъемы в оптоволоконных линиях, обеспечивая бесперебойные оптические пути с минимальными потерями. Он точно выравнивает торцевые поверхности волокон для максимального сопряжения выходной световой энергии во входящие волокна, сводя к минимуму влияние на систему. Эти адаптеры, произведенные компанией Hangzhou Zion Communication Co., Ltd., отличаются высокой огнестойкостью, низкими вносимыми потерями, исключительной долговечностью и широким диапазоном рабочих температур.
Также известные как оптоволоконные соединители, эти компактные устройства завершают или соединяют оптоволоконные кабели и разъемы между двумя оптоволоконными линиями.
LC OM4 QUAD Асимметричный сварочный адаптер без фланца
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 2
Технические характеристики
Параметр FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2) MM (OM1,2,3,4)
Рабочая длина волны (нм) 1310-1550 | 850-1300
Вносимые потери (дБ) ≤ 0.2
Обратные потери (дБ) PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30
Повторяемость (дБ) ≤ 0.2
Переменные потери (дБ) ≤ 0.2
Долговечность Изменение 500 интерполяций составляет менее 0,20 дБ
Количество каналов Одножильный, двухжильный, 4-жильный
Материал корпуса Металл или пластик
Материал втулки Керамика или металл
Рабочая температура (°C) -40 ~ +85
Температура хранения (°C) -40 ~ +85
Сопутствующие оптоволоконные адаптеры LC-LC
Код Zion Описание Zion
7235001 LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002 LC Dx Сварочный симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003 LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004 SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005 SC Крышка Избегайте лазерного пластикового оптоволоконного адаптера/соединителя без фланца
7235006 SC SX Металлический Избегайте лазерного оптоволоконного адаптера/соединителя с фланцем
7235007 SC DX Металлический Избегайте оптоволоконного адаптера/соединителя с фланцем
7235008 SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009 SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010 FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011 FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012 SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013 SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014 SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015 SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016 FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017 FC SX С прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018 FC С прямоугольным фланцем оптоволоконный адаптер/соединитель
Типы разъемов
Разъем LC
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 3
Используется в оптоволоконном интерфейсе LC для подключения разъемов модуля SFP. Оснащен легко управляемым модульным защелкивающимся механизмом (RJ). Обычно используется в маршрутизаторах.
Разъем SC
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 4
Используется в оптоволоконном интерфейсе SC, напоминает интерфейс RJ-45, но более плоский с контактами медной колонны вместо тонких медных штырей.
Разъем FC
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 5
Используется в оптоволоконном интерфейсе FC с внешним усилением металлической втулки и креплением с помощью винта. Обычно используется на стороне ODF (распределительные рамы).
Разъем ST
LC OM4 Квадратный асимметричный сварочный волоконно-оптический адаптер без фланца для точного оптического соединения 6
Используется в оптоволоконном интерфейсе ST, обычно встречается в рамах распределения волокна. Оснащен круглой оболочкой с креплением с помощью винта. Часто используется для соединений 10Base-F.
Услуги OEM/ODM
ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D. Услуги включают:
  • Индивидуальный логотип
  • Дизайн этикетки/полиэтиленового пакета/коробки

тег:

переходник оптического волокна,

Переходник LC,

Соединитель волокна быстрый
