SC OM3 DX Адаптер без фланца для оптоволоконного адаптера/соединителя

Прецизионный оптоволоконный адаптер, предназначенный для соединения двух оптоволоконных разъемов с минимальными потерями сигнала и оптимальной передачей света.

Идентификация продукта

Код Zion	Описание Zion
7235084	SC OM3 DX Адаптер без фланца для оптоволоконного адаптера/соединителя

Применение

Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света, минимизируя при этом потери сигнала. Эти компоненты отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и надежной воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой.

Описание продукта

Оптоволоконные адаптеры (также известные как соединители) обеспечивают соединение между одинаковыми или разными оптоволоконными разъемами в оптических путях. Они обеспечивают бесперебойную оптическую передачу с минимальным ухудшением сигнала, точно выравнивая торцевые поверхности волокон для оптимизации связи световой энергии между передающими и принимающими волокнами.

Оптоволоконные адаптеры Hangzhou Zion Communication предлагают:

Высокая огнестойкость
Низкие вносимые потери
Высокая долговечность
Широкий диапазон рабочих температур

Идеально подходит для телекоммуникационных сетей, систем кабельного телевидения, сетей пользовательской петли и локальных сетей.

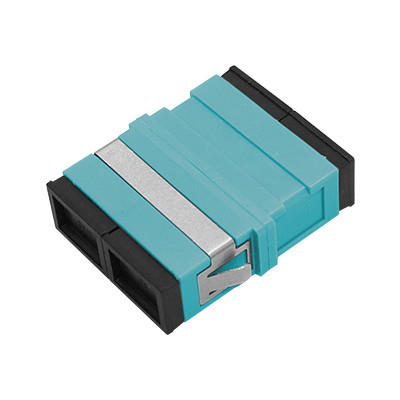

SC OM3 DX Адаптер без фланца

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
Рабочая длина волны (нм)	SM (OS2): 1310-1550 \| MM (OM1,2,3,4): 850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура	-40°C to +85°C
Температура хранения	-40°C to +85°C

Сопутствующие продукты оптоволоконных адаптеров

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварка Симметрия Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазерного пластикового оптоволоконного адаптера/соединителя без фланца
7235006	SC SX Металлический Избегайте лазерного оптоволоконного адаптера/соединителя с фланцем
7235007	SC DX Металлический Избегайте оптоволоконного адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX с прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC с прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC

Используется в оптоволоконных интерфейсах LC для подключения модулей SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Разъем SC

Оптоволоконный интерфейс SC напоминает RJ-45, но более плоский с контактами медной колонны вместо тонких медных контактов. Широко используется в сетевых приложениях.

Разъем FC

Оптоволоконный интерфейс FC имеет металлическое усиление гильзы с креплением с помощью талрепа. Обычно используется на распределительных рамах ODF.

Разъем ST

Оптоволоконный интерфейс ST имеет круглый корпус с креплением с помощью талрепа. Обычно используется в рамах распределения волокна и соединениях 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с нашей профессиональной командой R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Без фланцевого оптоволоконного адаптера , Волоконно-оптический соединитель с керамической втулкой , Адаптер SC OM3 DX с низкими вносимыми потерями

SC OM3 DX Волоконно-оптический адаптер без фланца Керамический рукав с низкой потерью вставки

Без фланцевого оптоволоконного адаптера

Волоконно-оптический соединитель с керамической втулкой

Адаптер SC OM3 DX с низкими вносимыми потерями
