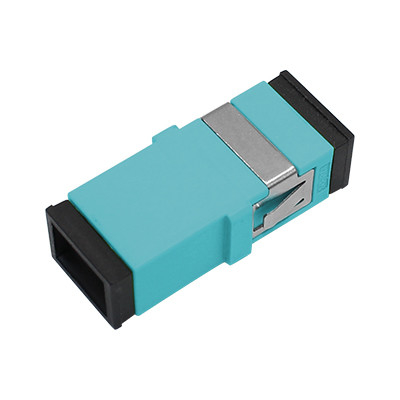

Адаптер SC OM3 SX без фланцевого оптоволоконного адаптера/муфты

Прецизионный оптоволоконный адаптер, предназначенный для подключения разъемов SC OM3 SX без фланца, обеспечивающий оптимальную передачу света с минимальными потерями сигнала.

Идентификация продукта

Сионский Кодекс	Описание Сиона
7235086	Адаптер SC OM3 SX без фланцевого оптоволоконного адаптера/муфты

Приложения

Точно соединяя два разъема, оптоволоконные адаптеры позволяют передавать источники света с максимальной эффективностью и минимальными потерями. Эти адаптеры отличаются низкими вносимыми потерями, превосходной взаимозаменяемостью и воспроизводимостью. Перед отправкой каждый адаптер проходит функциональное тестирование.

Описание продукта

Оптоволоконные адаптеры реализуют соединения между одними и теми же или разными активными оптоволоконными разъемами в оптоволоконных линиях, обеспечивая непрерывность оптического пути с минимальными потерями. Они точно выравнивают торцы волокон, чтобы максимизировать передачу световой энергии от выходных волокон к принимающим.

Эти небольшие устройства, также известные как соединители, соединяют или соединяют оптоволоконные кабели и разъемы между двумя оптоволоконными линиями.

Технические характеристики

Параметр	ФК, СК, ЛК, СТ, МУ, MTRJ, СТ-СК, ФК-СК, СТ-ФК
Рабочая длина волны (нм)	СМ (ОС2): 1310-1550 ММ (ОМ1,2,3,4): 850-1300
Вносимая потеря (дБ)	≤ 0,2
Возвратные потери (дБ)	ПК ≥45 \| СКП ≥50 \| АПК ≥60 \| ПК ≥30
Повторяемость (дБ)	≤ 0,2
Переменные потери (дБ)	≤ 0,2
Долговечность	Изменение 500 интерполяций <0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал рамы	Металл или пластик
Материал рукава	Керамика или металл
Рабочая температура	от -40°С до +85°С
Температура хранения	от -40°С до +85°С

Сопутствующие оптоволоконные адаптеры

Сионский Кодекс	Описание Сиона
7235001	Пластиковый оптоволоконный адаптер/муфта LC SX с фланцем
7235002	LC Dx Welding Symmetry Пластиковый оптоволоконный адаптер/муфта с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/муфта с фланцем
7235004	Пластиковый оптоволоконный адаптер/муфта SC с ножками
7235005	Крышка SC Избегайте лазерного пластикового оптоволоконного адаптера/муфты без фланца
7235006	SC SX Metal Избегайте лазерного оптоволоконного адаптера/муфты с фланцем
7235007	SC DX Metal Избегайте оптоволоконного адаптера/муфты с фланцем
7235008	Гибридный оптоволоконный адаптер/соединитель SC-FC SX
7235009	Гибридный оптоволоконный адаптер/соединитель SC-FC DX
7235010	Гибридный оптоволоконный адаптер/соединитель FC-ST SX
7235011	Гибридный оптоволоконный адаптер/соединитель FC-ST DX
7235012	Гибридный оптоволоконный адаптер/соединитель SC-LC SX
7235013	Гибридный оптоволоконный адаптер/соединитель SC-LC DX
7235014	Гибридный оптоволоконный адаптер/соединитель SC-ST SX
7235015	Гибридный оптоволоконный адаптер/соединитель SC-ST DX
7235016	Оптоволоконный адаптер/соединитель FC SX Big D-типа
7235017	FC SX с прямоугольным фланцевым оптоволоконным адаптером/муфтой
7235018	FC с прямоугольным фланцевым оптоволоконным адаптером/муфтой

Типы разъемов

LC-разъем

Используется в оптоволоконных интерфейсах LC для подключения модулей SFP. Имеет простой в использовании механизм защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Соединитель СК

Оптоволоконный интерфейс SC похож на RJ-45, но более плоский, с медными контактами вместо тонких медных контактов.

Разъем ФК

В волоконно-оптическом интерфейсе FC используется внешнее усиление металлической втулки с креплением на талрепе. Обычно используется в распределительных фреймах ODF.

ST-разъем

Оптоволоконный интерфейс ST имеет круглую оболочку с застежкой-молнией. Обычно используется в оптоволоконных распределительных шкафах для соединений 10Base-F.

OEM/ODM-услуги

ZION Communication предлагает комплексные услуги OEM/ODM с профессиональной поддержкой команды разработчиков:

Индивидуальный логотип
Этикетка/полиэтиленовый пакет/дизайн коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Керамический переходник оптического волокна рукава , Без фланцевого оптического соединителя , адаптер SC с низкой потерей при вставке

Оптический адаптер SC OM3 SX для оптоволокна без фланца, керамический наконечник, оптический соединитель с низкими вносимыми потерями
