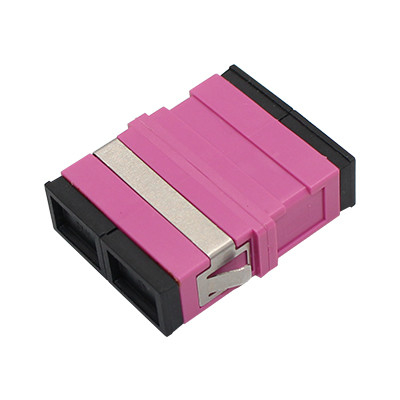

SC OM4 DX Fiber Optic Adapter / Coupler без фланца

Прецизионный оптоволоконный адаптер, разработанный для оптимальной передачи света с минимальными потерями сигнала.

Идентификация продукта

Код Zion	Описание Zion
7235091	SC OM4 DX Адаптер без фланца Оптический адаптер/соединитель

Применения

Оптические адаптеры точно соединяют два разъема для максимальной передачи света при минимизации потерь сигнала. Эти компоненты отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и надежной воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой.

Описание продукта

Оптические адаптеры обеспечивают соединение между одинаковыми или разными активными оптическими разъемами в оптических линиях, обеспечивая бесперебойные оптические пути с минимальным ухудшением сигнала.

Эти адаптеры точно выравнивают торцевые поверхности волокон для максимального сопряжения световой энергии с принимающими волокнами, сводя к минимуму влияние на систему во время вмешательства в оптическую линию.

Как оптические пассивные компоненты, они обслуживают телекоммуникационные сети, сети кабельного телевидения, системы абонентских линий и локальные сети. Адаптеры Hangzhou Zion Communication обеспечивают высокую огнестойкость, низкие вносимые потери, исключительную долговечность и широкий диапазон рабочих температур.

Также известные как соединители, оптические адаптеры представляют собой компактные устройства, предназначенные для завершения или соединения оптических кабелей и разъемов между двумя оптическими линиями.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Рабочая длина волны (нм)		1310-1550	850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал рамы	Металл или пластик
Материал втулки	Керамика или металл
Рабочая температура (°C)	-40 ~ +85
Температура хранения (°C)	-40 ~ +85

Сопутствующие оптические адаптеры

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптический адаптер/соединитель с фланцем
7235002	LC Dx Сварка Симметрия Пластиковый оптический адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптический адаптер/соединитель с фланцем
7235004	SC Пластиковый оптический адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптический адаптер/соединитель без фланца
7235006	SC SX Металл Избегайте лазера Оптический адаптер/соединитель с фланцем
7235007	SC DX Металл Избегайте оптического адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптический адаптер/соединитель
7235009	SC-FC DX Гибридный оптический адаптер/соединитель
7235010	FC-ST SX Гибридный оптический адаптер/соединитель
7235011	FC-ST DX Гибридный оптический адаптер/соединитель
7235012	SC-LC SX Гибридный оптический адаптер/соединитель
7235013	SC-LC DX Гибридный оптический адаптер/соединитель
7235014	SC-ST SX Гибридный оптический адаптер/соединитель
7235015	SC-ST DX Гибридный оптический адаптер/соединитель
7235016	FC SX Большой D-Type Оптический адаптер/соединитель
7235017	FC SX С прямоугольным фланцем Оптический адаптер/соединитель
7235018	FC С прямоугольным фланцем Оптический адаптер/соединитель

Типы разъемов

Разъем LC

Используется в оптических волоконных интерфейсах LC для подключения модулей SFP. Оснащен механизмом защелки модульного разъема (RJ) для простоты эксплуатации. Обычно используется в маршрутизаторах.

Разъем SC

Оптический интерфейс SC напоминает RJ-45, но имеет медные контактные штыри вместо тонких медных контактов. Более плоская конструкция с четкой внутренней конфигурацией контактов.

Разъем FC

Оптический интерфейс FC использует металлическое усиление втулки с механизмом крепления с помощью талрепа. Обычно используется на распределительных рамах ODF.

Разъем ST

Оптический интерфейс ST имеет круглую конструкцию корпуса с креплением с помощью талрепа. Обычно используется в рамах распределения волокна и соединениях 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM при поддержке нашей профессиональной команды R&D.

Реализация пользовательского логотипа
Настройка дизайна этикеток/полиэтиленовых пакетов/коробок

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Переходник SC OM4 DX , Волоконно-оптический адаптер без фланца , Керамический переходник DX
