Идентификация продукта

Код Zion	Описание Zion

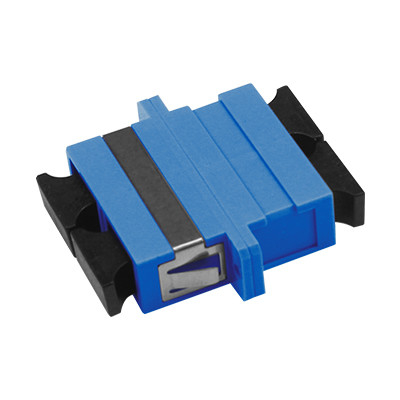

7235097	SC UPC DX Адаптер с фланцем Оптический адаптер/соединитель

Применение

Точно соединяет два разъема для максимальной передачи света и минимизации потерь сигнала
Обладает низкими вносимыми потерями, отличной взаимозаменяемостью и превосходной воспроизводимостью
Каждый адаптер проходит функциональное тестирование перед отправкой для обеспечения качества

Описание продукта

Оптический адаптер обеспечивает соединение между одинаковыми или разными активными оптическими разъемами в оптических линиях, обеспечивая бесперебойные оптические пути с минимальными потерями. Он точно выравнивает торцевые поверхности волокон для максимальной передачи световой энергии от выходных волокон к принимающим волокнам.

Оптические адаптеры (также называемые соединителями) предназначены для завершения или соединения оптических кабелей или разъемов между двумя оптическими линиями.

Адаптеры Hangzhou Zion Communication отличаются высокой огнестойкостью, низкими вносимыми потерями, исключительной долговечностью и широким диапазоном рабочих температур.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Рабочая длина волны (нм)		1310-1550	850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одножильный, двухжильный, 4-жильный
Материал корпуса	Металл или пластик
Материал втулки	Керамика или металл
Рабочая температура (°C)	-40 to +85
Температура хранения (°C)	-40 to +85

Сопутствующие оптические адаптеры

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптический адаптер/соединитель с фланцем
7235002	LC Dx Сварка Симметрия Пластиковый оптический адаптер/соединитель с фланцем
7235003	LC QUAD Цельный Пластиковый оптический адаптер/соединитель с фланцем
7235004	SC Пластиковый оптический адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптический адаптер/соединитель без фланца
7235006	SC SX Металл Избегайте лазера Оптический адаптер/соединитель с фланцем
7235007	SC DX Металл Избегайте оптического адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптический адаптер/соединитель
7235009	SC-FC DX Гибридный оптический адаптер/соединитель
7235010	FC-ST SX Гибридный оптический адаптер/соединитель
7235011	FC-ST DX Гибридный оптический адаптер/соединитель
7235012	SC-LC SX Гибридный оптический адаптер/соединитель
7235013	SC-LC DX Гибридный оптический адаптер/соединитель
7235014	SC-ST SX Гибридный оптический адаптер/соединитель
7235015	SC-ST DX Гибридный оптический адаптер/соединитель
7235016	FC SX Большой D-Type Оптический адаптер/соединитель
7235017	FC SX С прямоугольным фланцем Оптический адаптер/соединитель
7235018	FC С прямоугольным фланцем Оптический адаптер/соединитель

Типы разъемов

Разъем LC - Используется в оптическом интерфейсе LC для подключения модулей SFP. Обладает простым в эксплуатации механизмом защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Разъем SC - Используется в оптическом интерфейсе SC, похож на RJ-45, но более плоский с контактами медной колонны вместо тонких медных штырей.

Разъем FC - Используется в оптическом интерфейсе FC с внешним усилением металлической втулки и креплением с помощью талрепа. Обычно используется на распределительных рамах ODF.

Разъем ST - Используется в оптическом интерфейсе ST с круглой оболочкой и креплением с помощью талрепа. Распространен в распределительных рамах для соединений 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Переходник SC UPC DX , Переходник DX с фланцом , Переходник UPC с фланцом
