Обзор продукции

Фиксированные аттенуаторы от OMC предлагают определенный контроль оптических сигналов как в интегрированных, так и в дополнительных продуктах.Эти высокоточные устройства ограничивают (уменьшают) уровень оптического сигнала до точности требований проекта, обеспечивая высокую точность работы в различных приложениях.

Ключевые особенности

Точные значения затухания
Низкий уровень ПДЛ и потеря вставки
Точная отражательная полировка
Возможность быстрого подключения
Стабильное ослабление с высокой надежностью
Соответствует отраслевым экологическим инициативам, включая ROHS
Соответствует требованиям GR910

Заявления

ЗИОН COMMUNICATIONS' Fiber Optic Attenuator уменьшает энергию оптического сигнала, чтобы предотвратить искажение приемника из-за чрезмерной входной мощности.

Системы CWDM и DWDM
Сети ЦОД
Системы CATV
Калибровка испытательного оборудования
Дебгурирование производительности оптической мощности
Калибровка инструментов из волокон

Типы соединителей

Атенуатор из оптических волокон:Обладает модульным механизмом блокировки разъема (RJ), обычно используемым с модулями SFP в маршрутизаторах.

Атенуатор из оптических волокон SC:Дизайн плоского интерфейса, отличающийся конфигурацией контактного меди.

ФК оптико-волоконный аттенуатор:Металлическая арматура рукава с креплением с помощью поворотного механизма, в основном используемая на распределительных рамах ODF.

ST Аттенуатор из оптического волокна:Конструкция круглой оболочки с крепительным механизмом, обычно используется в распределительных рамах волокна и соединениях 10Base-F.

Технические спецификации

Параметр	FC, SC, LC, ST
Рабочая длина волны (нм)	1310-1550 гг.
Потеря вставки (dB)	≤ 0.6
Потеря возврата (dB)	≥ 45
Повторяемость (dB)	≤ 0.2
Разрешение (dB)	≤ 0.1
Потеря, зависящая от длины волны (dB)	WDL≤ 0,3 (диапазон C+L)
Потери, зависящие от поляризации (dB)	PDL ≤ 0.2
Теплозависимые потери (dB)	TDL≤ 0.2
Толерантность от 1 до 5 дБ ослабления (dB)	±0.5
Толерантность 6-30 дБ ослабления (нм)	± 10
Прочность спаривания (циклы)	≥ 1000
Время ответа (dB/ms)	3
Точность контроля за ослаблением (dB)	±0.5
Напряжение питания (DC)	± 5 В
Рабочая температура (°C)	-5 ~ +65
Температура хранения (°C)	-40 ~ +75

Сопутствующие продукты с оптическими волокнами

Сионский кодекс	Код продукции	Описание Сиона
7237001	ZC11FXAADXX	LC APC Женщина на LC APC мужчина Сплабируемый фиксированный оптоволоконный аттенуатор (1-25 дБ)
7237002	ZC11FXBBDXX	LC UPC Женщина на LC UPC мужчина Плагиновый фиксированный оптоволоконный аттенуатор ((1-25 дБ)
7237003	ZC11FXCCDXX	SC APC Женщина на SC APC мужчина Сплагируемый фиксированный оптико-волоконный аттенуатор ((1-25 дБ)
7237004	ZC11FXDDDXX	SC UPC Женщина на SC UPC мужчина Сцепляемый фиксированный оптико-волоконный аттенуатор ((1-25 дБ)
7237005	ZC12FXEEDXX	ST APC Женщина-мужчина ST APC Плагин-фиксированный оптический аттенуатор ((1-25 дБ)
7237006	ZC11FXFFDXX	ST UPC Женщина-мужчина ST UPC Плагин-фиксированный оптический аттенуатор ((1-25 дБ)
7237007	ZC11FXGGDXX	FC APC Женщина на FC APC мужчина Подключаемый фиксированный оптический аттенуатор ((1-25 дБ)
7237008	ZC11FXHHDXX	FC UPC Женщина-мужчина FC UPC Плагин-фиксированный оптический аттенуатор ((1-25 дБ)
7237009	ZC11FXIIDXX	МУ APC Женщина-мужчина МУ APC Плагин-фиксированный оптический аттенуатор ((1-25 дБ)
7237010	ZC12FXJJDXX	MU UPC Женщина-мужчина MU UPC Плагин-фиксированный оптико-волоконный аттенуатор ((1-25 дБ)
7237011	ZC11FXKKDXX	E2000 APC Женщина на E2000 APC мужчина Сплабируемый оптический аттенюатор из фиксированных волокон ((1-25 дБ)
7237012	ZC11FXLLDXX	E2000 UPC Женщина на E2000 UPC мужчина Подключаемый фиксированный оптический аттенуатор ((1-25dB)
7237013	ZC12FXMMDXX	8F MPO Женщина-мужчина MPO Волоконно-оптический аттенуатор ((1-20dB)
7237014	ZC11FXNNDXX	12F MPO Женщина-мужчина MPO Волоконно-оптический аттенуатор ((1-20dB)
7237015	ZC11FXOODXX	24F MPO Женщина-мужчина MPO Волоконно-оптический аттенуатор ((1-20dB)

Упаковка и настройка

Стандартная упаковка включает маркированные и маркированные картонные коробки размером: 34×22×15 см, 44×34×24 см или 54×39×34 см, выбранные в зависимости от количества заказов.

OEM/ODM услуги

Фиксированные аттенуаторы OMC LC Female to LC male доступны для SM UPC (1-25dB) и SM APC (1-25dB).

Внедрение персонализированного логотипа
Дизайн этикеток/PE-пакетов/картонов
Профессиональная поддержка команды НИОКР

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Сопрягая стойкость (цикл):	≥1000	Время на ответ (dB/ms):	3
Точность управлением амортизации (dB):	±0.5	Напряжение питания (пост. ток):	± 5В
Рабочая температура (°C):	-5 ~ +65	Температура хранения (℃):	-40 \| +75
Выделить:	Женщина OEM к мужчине исправила амортизаторы , FC APC к амортизатору FC APC оптически

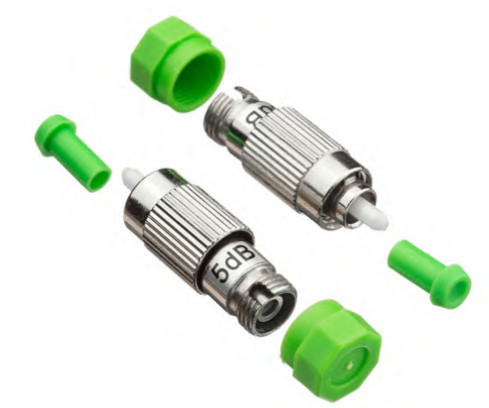

FC APC Женщина на FC APC Мужчина Сплагируемый фиксированный оптиковолоконный аттенуатор с аттенуацией 1-25 дБ

Женщина OEM к мужчине исправила амортизаторы

FC APC к амортизатору FC APC оптически
