HELLOSIGNAL CLASSIC 110 H/110 CH Многожильные силовые и управляющие кабели

Посмотреть каталог кабелей питания и управления

Применение продукта

HELLOSIGNAL® 110 H/110 CH — малодымный, безгалогенный (LSZH), многожильный контрольный и силовой кабель с повышенной маслостойкостью и огнезащитой. Он предназначен для использования во всем электрооборудовании в сухих или влажных условиях. Кабель устойчив к ультрафиолетовому излучению и атмосферным воздействиям и доступен как в экранированной, так и в неэкранированной версии.

Рекомендуемые приложения

Общественные здания; аэропорты; железнодорожные станции; аттракционы; области, где безопасность человека вызывает беспокойство

Детали строительства

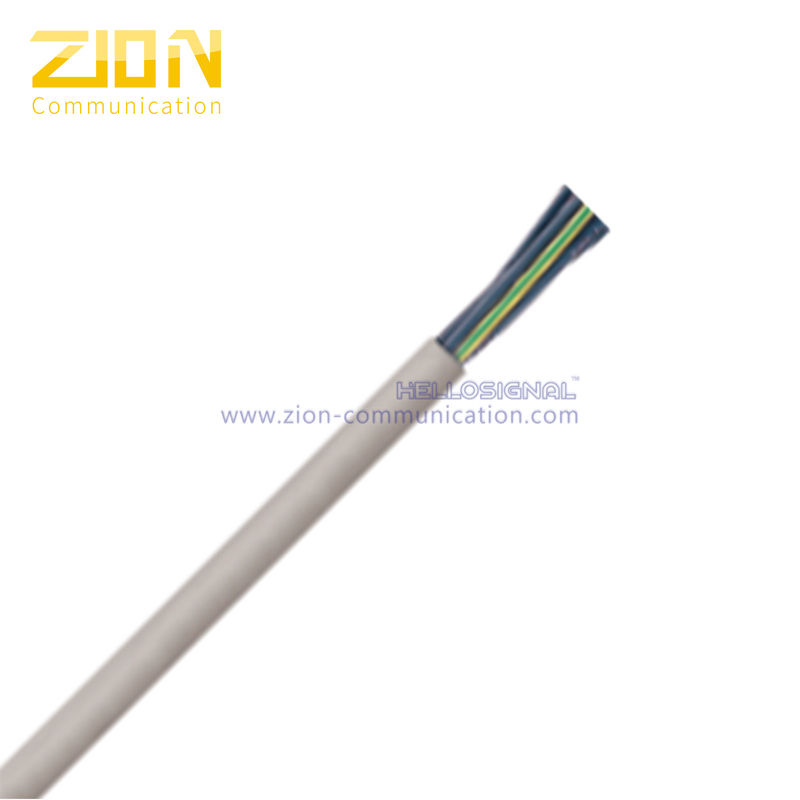

Неэкранированная конструкция

Проводники: тонкопроволочные, голая медь.
Изоляция: без галогенов
Оболочка: Безгалогенная; серый

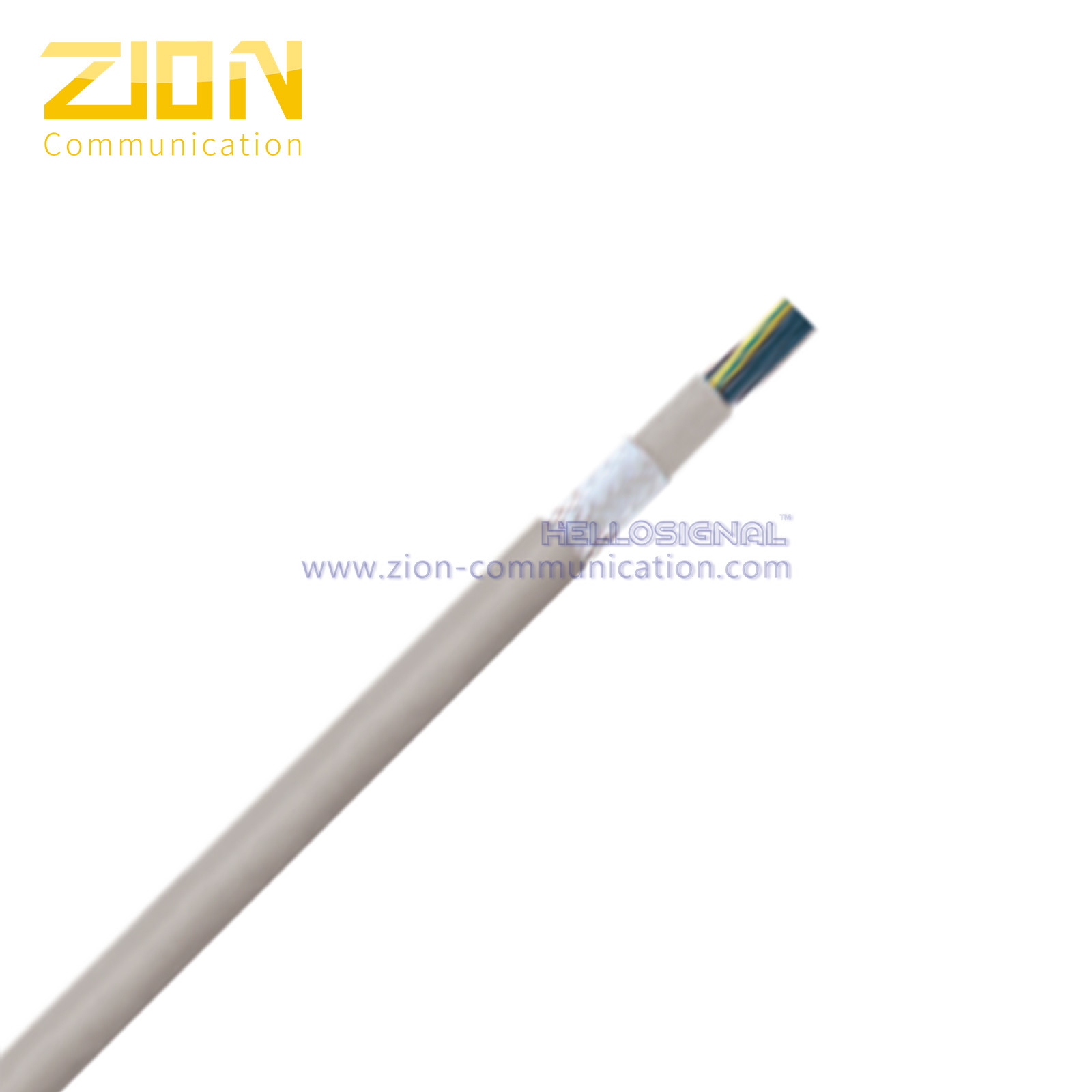

Экранированная конструкция

Проводники: тонкопроволочные, голая медь.
Изоляция: без галогенов
Экранирование: Внутренняя оболочка, не содержащая галогенов; оплетка из луженой меди (покрытие 85 %)
Оболочка: Безгалогенная; серый

Преимущества применения

С низким дымовыделением, без галогенов (LSZH)
Огнестойкий
Очень гибкий и маслостойкий
устойчивая к ультрафиолетовому излучению куртка

Технические характеристики

Минимальный радиус изгиба:
Неэкранированный: 4 диаметра кабеля
Экранированный: 6 диаметров кабеля

Диапазон температур:
Гибкое использование: от -30°C до +70°C (UL: +75°C)
Стационарное использование: от -40°C до +80°C (UL: +75°C)

Номинальное напряжение:
УЛ: 600 В
У0/У: 300/500В

Испытательное напряжение:4000В

Скрутка проводника:Тонкая проволока класса 5

Цветовой код:Черный с белыми цифрами и зелено-желтым фоном.

Разрешения и сертификаты

УЛ: АВМ 21089
АВМ 75°С, 600В
Атрибуты: Соответствует Oil Res I/II.
НФПА 79
Устойчивость к солнечному свету
Дополнительно: на основе спецификаций VDE.
CE и РоХС
ЛС в соотв. согласно МЭК 61034-2
ВЧ согл. согласно МЭК 60754-1
Коррозионная активность в соотв. согласно МЭК 60754-2

110 ч. Технические характеристики изделия

20 AWG (0,50 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143000	3	0,213	10	33
7143001	4	0,228	13	39
7143002	5	0,248	16	46
7143003	7	0,272	23	58
7143004	12	0,358	39	95

18 AWG (1,00 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143005	3	0,240	19	48
7143006	4	0,260	26	58
7143007	5	0,287	32	70
7143008	7	0,319	45	93
7143009	12	0,421	77	151
7143010	18	0,508	116	220
7143011	25	0,591	161	299

16 AWG (1,50 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143015	3	0,268	29	63
7143016	4	0,291	39	77
7143017	5	0,327	48	95
7143018	7	0,354	68	124
7143019	12	0,480	116	207
7143020	18	0,575	174	302
7143021	25	0,677	242	415

14 AWG (2,50 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143025	3	0,327	48	98
7143026	4	0,354	65	121
7143027	5	0,398	81	149
7143028	7	0,441	113	198
7143029	12	0,594	194	330

12 AWG (4,00 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143030	4	0,425	103	180
7143031	5	0,476	129	220
7143032	7	0,528	181	294

110 CH Технические характеристики продукта

10 AWG (6 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143035	4	0,512	155	263
7143036	5	0,571	194	321
7143037	7	0,630	271	429

8 AWG (10 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143040	4	0,638	258	427

6 AWG (16 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143041	4	0,740	413	625

4 AWG (25 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143042	4	0,925	645	969

2 AWG (35 мм²)

Пункт №.	Количество проводников	Номинальный внешний (дюйм)	Вес меди (фунты/футы)	Прибл. Вес (фунты/футы)
7143043	4	1.050	912	1288

Информация о заказе

Маркировка:HELLOSIGNAL CLASSIC 110 H110 CH XXXFT/M

Упаковка:100 м/катушка, 300 м/деревянная катушка

Срок поставки:Обычно 25 дней после получения депозита

Место происхождения:	Китай
Фирменное наименование:	Zion communication OR OEM
Сертификация:	CE, RoHS, VDE, UL
Номер модели:	Гибкий кабель системы управления

Количество мин заказа:	10 КМ
Упаковывая детали:	100М/Рел, катышка 300М/Вооден
Время доставки:	25 рабочих дней
Условия оплаты:	Т/Т, Л/К
Поставка способности:	1000КМ/месяц

Дирижер:	Тонкожильная голая медь	Изоляция:	без галогена
Экранирование:	Безгалогенная внутренняя оболочка; оплетка из луженой меди (покрытие 85 %)	Куртка:	без галогена
Цвет:	серый
Выделить:	кабель регулятора мощности , силовой кабель и кабель системы управления

110 H / 110 CH многопроводниковый кабель питания и управления без галогена, огнеупорный, устойчивый к ультрафиолету, серый пиджак
