150/150 CY 600V Силовой кабель управления многожильный, многопроволочный, из голой меди
HELLOSIGNAL 150/150 CY - это международно сертифицированный многожильный силовой кабель управления на 600 В, предназначенный для промышленного применения.
Просмотреть каталог силовых кабелей и кабелей управления
Области применения продукта
HELLOSIGNAL® 150 - это международно сертифицированный кабель на 600 В с многожильным проводом, имеющий сертификаты UL и CSA AWM, а также устойчивость к охлаждающей жидкости/химическим веществам. Экранированная версия 150 CY имеет внутреннюю оболочку из ПВХ и экран из луженой медной оплетки.
Рекомендуемые области применения
Управление и питание промышленного оборудования; пищевая промышленность; фармацевтическое оборудование; оборудование для экспорта в Европу
Конструкция кабеля

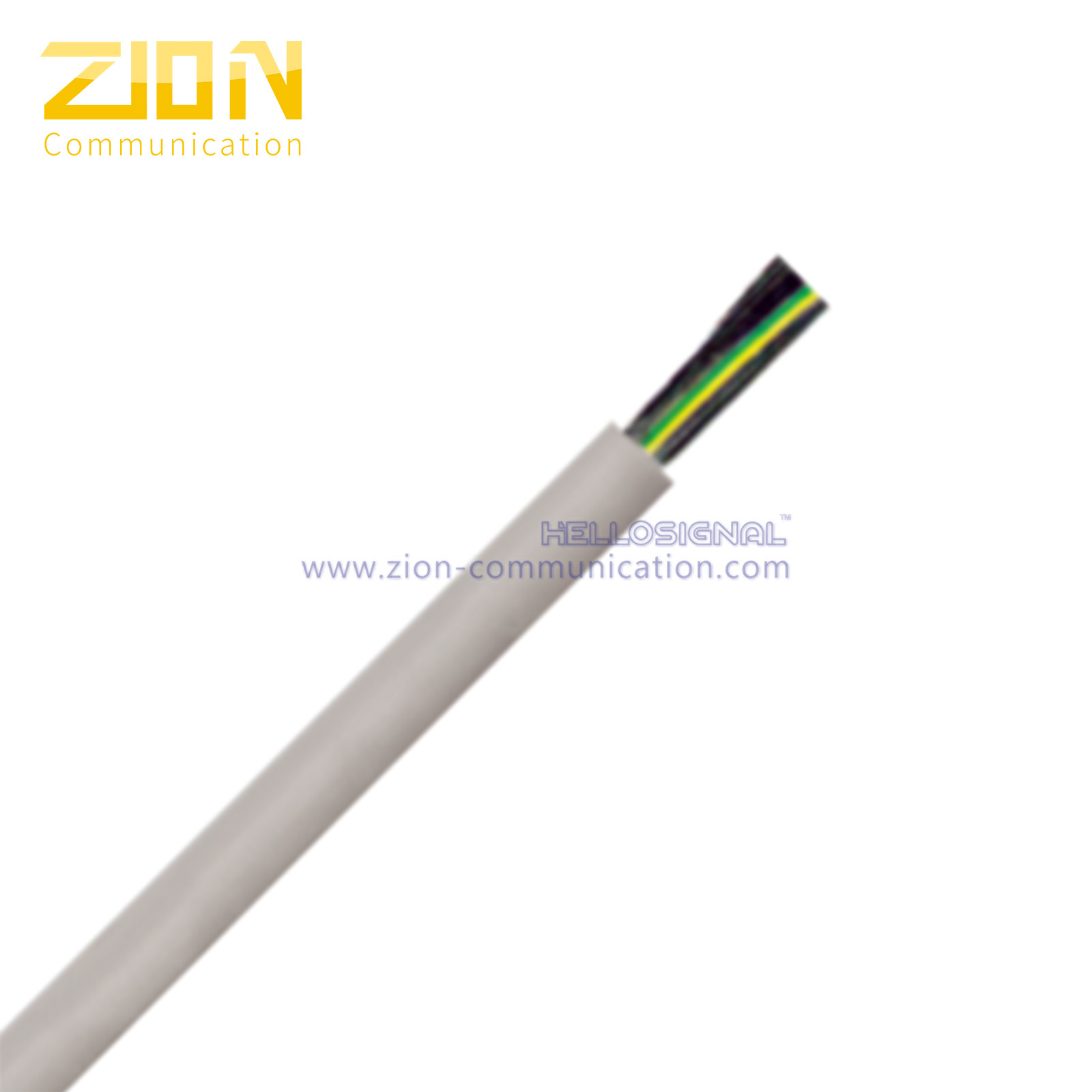

Неэкранированная конструкция
- Проводники: Тонкожильный голый медный провод
- Изоляция: ПВХ
- Оболочка: Специально разработанный ПВХ; серый

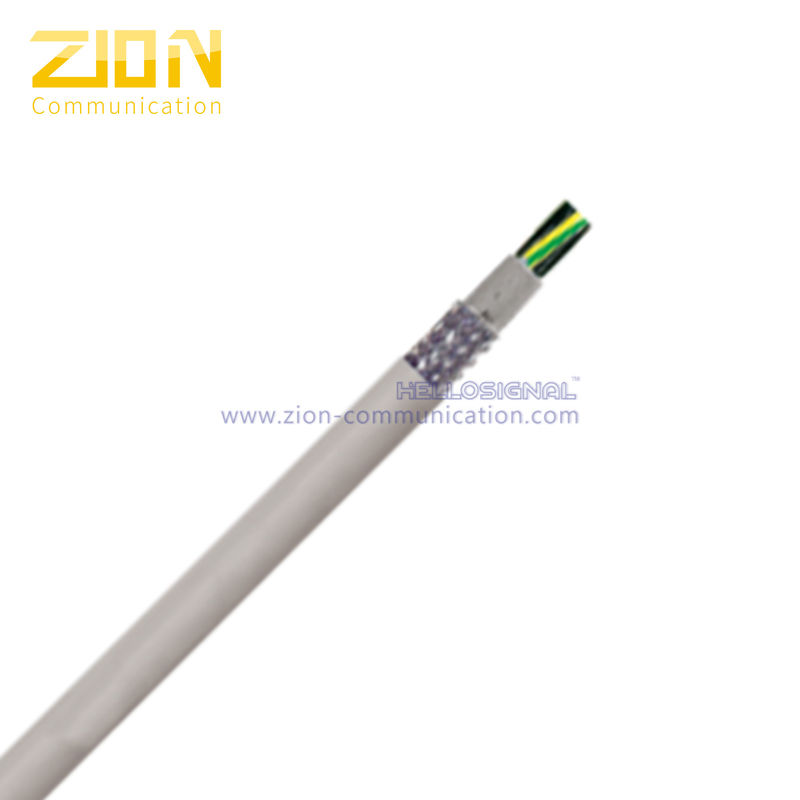

Экранированная конструкция (150 CY)
- Проводники: Тонкожильный голый медный провод
- Изоляция: ПВХ
- Экранирование: Внутренняя оболочка из ПВХ; луженая медная оплетка (85% покрытие)
- Оболочка: Специально разработанный ПВХ; серый
Преимущества применения
- Оболочка из ПВХ промышленного класса (Oil Res I & II)
- Международные сертификаты: UL, CSA
- Очень гибкая оболочка, полученная методом экструзии под давлением, для простоты монтажа
- Проводники с цветовой кодировкой для легкой идентификации и подключения
Технические характеристики
Радиус изгиба
Монтаж: 4 x диаметр кабеля
Экранированный: 6 x диаметр кабеля
Диапазон температур
Стационарное использование: UL/CSA: от -40°C до +90°C | от -40°C до +70°C
Гибкое использование: UL/CSA: от -5°C до +90°C | от -5°C до +70°C
Электрические характеристики
Номинальное напряжение: UL/CSA: 600 В | 300/500 В
Испытательное напряжение: 3000 В
Структура проводника: Тонкий провод класса 5
Цветовая кодировка: Черный с белыми цифрами, плюс зелено-желтое заземление
Сертификаты и одобрения
UL: AWM 2587 и 21098 (Oil)
Атрибуты: UL Oil Res I/II, NFPA 79
Канада: CSA AWM I/II A/B FT1
Дополнительно: HAR H05VVC4V5-K (экранированный), CE и RoHS
Технические характеристики 150
20 AWG (0,50 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141200 | 3 | 0.244 | 10 | 42 |
| 7141201 | 4 | 0.268 | 13 | 46 |
| 7141202 | 5 | 0.291 | 17 | 59 |
| 7141203 | 7 | 0.354 | 23 | 80 |
| 7141204 | 12 | 0.437 | 39 | 133 |
| 7141205 | 18 | 0.559 | 58 | 220 |
| 7141206 | 25 | 0.630 | 81 | 256 |
19 AWG (0,75 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141210 | 3 | 0.264 | 15 | 51 |
| 7141211 | 4 | 0.283 | 20 | 56 |
| 7141212 | 5 | 0.319 | 25 | 76 |
| 7141213 | 7 | 0.390 | 34 | 97 |
| 7141214 | 12 | 0.472 | 58 | 165 |
| 7141215 | 18 | 0.567 | 87 | |
| 7141216 | 25 | 0.673 | 121 | 313 |
18 AWG (1,00 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141220 | 3 | 0.276 | 20 | 53 |
| 7141221 | 4 | 0.307 | 26 | 67 |
| 7141222 | 5 | 0.339 | 33 | 89 |
| 7141223 | 7 | 0.409 | 46 | 114 |
| 7141224 | 12 | 0.504 | 78 | 192 |
| 7141225 | 18 | 0.594 | 117 | 272 |
| 7141226 | 25 | 0.709 | 162 | 383 |
16 AWG (1,50 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141230 | 3 | 0.319 | 29 | 74 |
| 7141231 | 4 | 0.350 | 39 | 97 |
| 7141232 | 5 | 0.394 | 49 | 113 |
| 7141233 | 7 | 0.484 | 68 | 151 |
| 7141234 | 12 | 0.594 | 117 | 243 |
| 7141235 | 18 | 0.701 | 175 | 348 |
| 7141236 | 25 | 0.846 | 242 | 491 |
14 AWG (2,50 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141240 | 3 | 0.390 | 49 | 114 |
| 7141241 | 4 | 0.421 | 65 | 141 |
| 7141242 | 5 | 0.476 | 81 | 173 |
| 7141243 | 7 | 0.571 | 113 | 229 |
| 7141244 | 12 | 0.697 | 194 | 390 |
| 7141245 | 18 | 0.843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
Технические характеристики экранированного продукта 150 CY
18 AWG (1,00 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141250 | 3 | 0.374 | 52 | 97 |
| 7141251 | 4 | 0.398 | 54 | 121 |
| 7141252 | 5 | 0.437 | 64 | 136 |
| 7141253 | 7 | 0.516 | 80 | 183 |
16 AWG (1,50 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141255 | 3 | 0.413 | 57 | 107 |
| 7141256 | 4 | 0.445 | 64 | 142 |
| 7141257 | 5 | 0.496 | 82 | 162 |
| 7141258 | 7 | 0.587 | 97 | 205 |
14 AWG (2,50 мм²)
| Артикул | Проводники | Номинальный внешний (дюймы) | Вес меди (фунты/м фут) | Приблизительный вес (фунты/м фут) |
|---|
| 7141260 | 3 | 0.465 | 81 | 164 |
| 7141261 | 4 | 0.516 | 115 | 198 |
| 7141262 | 5 | 0.575 | 138 | 245 |
| 7141263 | 7 | 0.681 | 162 | 322 |
Информация для заказа
Маркировка: HELLOSIGNAL 150/150 CY XXXFT/M
Упаковка: 100 м/катушка, 300 м/деревянная катушка
Срок поставки: Обычно 25 дней после получения депозита
Бренд: HELLOSIGNAL® ИЛИ OEM
