Микро- Воздушно-дунутый кабель оптического волокна воздуха блока волокна (MABFU) надутый
| Микро- воздушно-дунутый блок волокна (MABFU) | |||||||||||
| Введение: | |||||||||||
| MABFU важная часть кабеля волокна воздуха надутого, и это самый популярный продукт крытых кабелей стекловолокна для родовой привязывать в мировом рынке, особенный в Европе, Японии, Южной Корее и так далее. MABFU продукт который с небольшим диаметром, легковес, сильно гибкость и свойственная жесткость, и он можно дунуть в microduct 5.0/3.5mm. Волокна покрыты с мягкой смолой акрилита которая обеспечивает превосходные габаритное и термальный стабильность для того чтобы снабдить волокна подкладкой, к тому же, смола можно легко обнажать в соединять волокна. Наружная оболочка термопластиковый которое низкого трения. Поверхность оболочки конструирована с особенными пазами, сравненными к поверхности традиционного кабеля стекловолокна, оно обеспечивает не только высокий уровень механической защиты, но также идеальное дуя представление. |
|||||||||||
| Особенности и преимущества: | |||||||||||
| ●2,4,6,8 и 12 вариантов волокон. ●Стабилизированная структура, хорошее представление механических и температуры. ●Конструированный с особенными пазами для того чтобы выдвинуть дуя расстояние. ●Облегченная и свойственная жесткость, установка повторения. ●Конструированный без геля, легкого обнажать и регуляции. ●Улучшайте преимущество цен сравненное к традиционному продукту. ●Полные аксессуары, меньше силы человека, более низкое время установки. |
|||||||||||
| Стандарты: | |||||||||||
| Если не указано иное в этой спецификации, все требования находятся главным образом в соответствии со следующими стандартными техническими условиями. |
|||||||||||
| Стекловолокно: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
| Кабель Optica: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

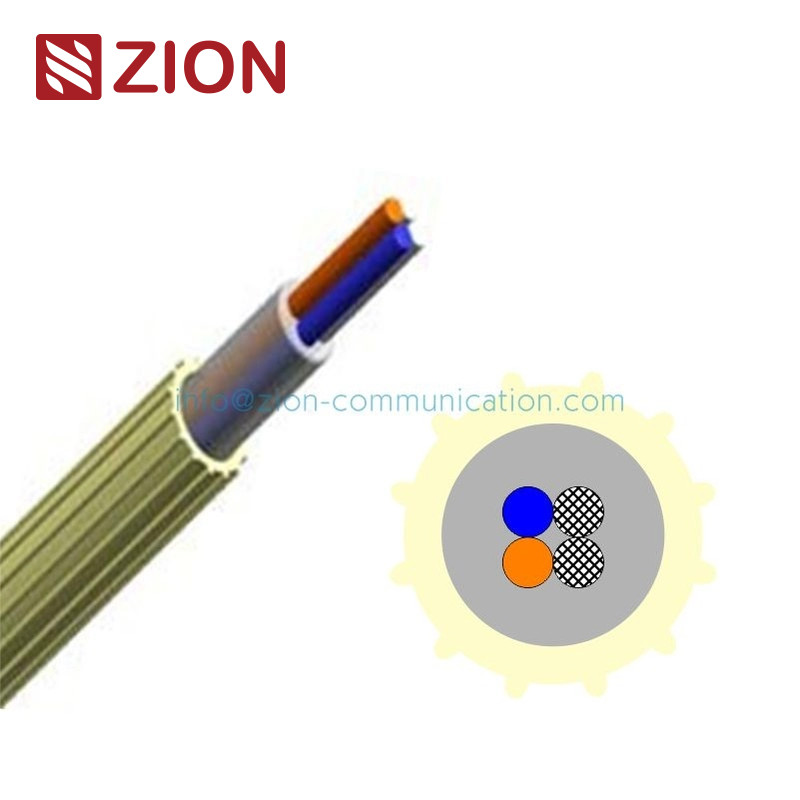

| Поперечное сечение: | |||||||||||
|
1, стекловолокно 2, смола 3, +2" заполненное» Fibress 4, низкая оболочка 5 трением, паз |
|||||||||||
| Основное представление | |||||||||||
| Отсчет волокна | 2 волокна | 4 волокна | 6 волокон | 8 волокон | 12 волокна | ||||||
| Наружный диаметр (mm) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| Вес (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Минимальный радиус загиба (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
| Температура | Хранение: - 30℃ | деятельность +70℃: - 30℃ | установка +70℃: - 5℃ | +50℃ | ||||||||||
| Жизнь кабельного обслуживания | 25 лет | ||||||||||
| Примечание: Порекомендовано что структура блока 2 волокон состоит из 2 заполненных волокон, для его доказано этому блоку 2 волокон с 2 заполненными волокнами лучший чем одно с нул или одним заполнило волокно в дуя представлении и обнажать-способности волокна |
|||||||||||
| Испытывая параметр | |||||||||||
| Амортизация блока волокна | |||||||||||
| Тип волокна | SM G.652D, G.657.A1 | ||||||||||
| Амортизация | 0.40dB/km максимальное @1310nm | ||||||||||
| 0.30dB/km максимальное @1550nm | |||||||||||
| Дуя тест | |||||||||||
| Отсчет волокна | 2 волокна | 4 волокна | 6 волокон | 8 волокон | 12 волокна | ||||||
| Испытательное оборудование | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
| Стандартный трубопровод | 5.0/3.5 mm | ||||||||||
| Давление | 7bar/10bar | ||||||||||
| Типичное дуя расстояние | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
| Типичное дуя время | 10min/18min | 10min/18min | 12min/18min | 13min/18min | минута 15min/18 | ||||||
| Механическое представление | |||||||||||
| Тест | Стандарт | Параметры | Результаты теста | ||||||||
| Напряжение | EN 18700 A1/501 IEC 60794-1-2-E1 |
Нагрузка 1×W | Дополнительная амортизация ≤0.05dB после теста |
||||||||
| Загиб | IEC 60794-1-2--E11A | Diam 40mm×3turns 5 циклов на 20℃ |
Дополнительная амортизация ≤0.05dB, после теста | ||||||||
| Толкотня | IEC 60794-1-2-E3 | 100 n, 60s | Дополнительная амортизация ≤0.05dB, после теста | ||||||||
| Все оптически испытание продолжало на 1550 nm | |||||||||||
| Представление окружающей среды | |||||||||||
| Тест | Стандарт | Параметры | Результаты теста | ||||||||
| Цикл температуры | IEC 60794-1-2-F1 | -30℃, +70℃, (2 цикла) |
Абсолютная амортизация ≤0.5dB/km, во время теста Дополнительная амортизация ≤0.1dB/km, во время и после теста |
||||||||
| Вода выдерживает | IEC 60794-5 | 1000 часов в воде, 18℃~22℃ |
(Тест после цикла temp) ≤0.07dB/km Изменение сравнило для начала значения |
||||||||
| Влажный цикл жары | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Абсолютная амортизация ≤0.5dB/km, во время теста Дополнительная амортизация ≤0.1dB/km, во время и после теста |
||||||||
| Все оптически испытание продолжало на 1550 nm | |||||||||||
| Таблица расцветки волокна | |||||||||||
| Нет. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | |||||
| Нет. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Цвет | Красный | Черный | Желтый цвет | Фиолет | Пинк | Aqua | |||||
| Цвет оболочки | |||||||||||
| ●Желтый цвет | |||||||||||
| Длина доставки | |||||||||||
| Стандартные длины доставки 1000m, 2000m, 3000m, 4000m, 6000m с допуском -0.5~+1%. Для больше вариантов, пожалуйста свяжитесь обслуживание клиента. |
|||||||||||
| Упаковка | |||||||||||
| Свободный свертываться спиралью в лотке. | |||||||||||
| Отсчет волокна | Длина (m) |
Размер лотка Φ×H (mm) |
Вес (Большой) (kg) |
|
|||||||
| 2~4 волокна | 2000 m | φ510 × 200 | 8,0 | ||||||||
| 4000 m | φ510 × 200 | 10,0 | |||||||||
| 6000 m | φ510 × 300 | 13,0 | |||||||||
| 6 волокон | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 12,0 | |||||||||
| 8 волокон | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 14,0 | |||||||||
| 12 волокна | 1000 m | φ510 × 200 | 8,0 | ||||||||
| 2000 m | φ510 × 200 | 10,0 | |||||||||
| 3000 m | φ510 × 300 | 14,0 | |||||||||
| 4000 m | φ510 × 300 | 15,0 | |||||||||
