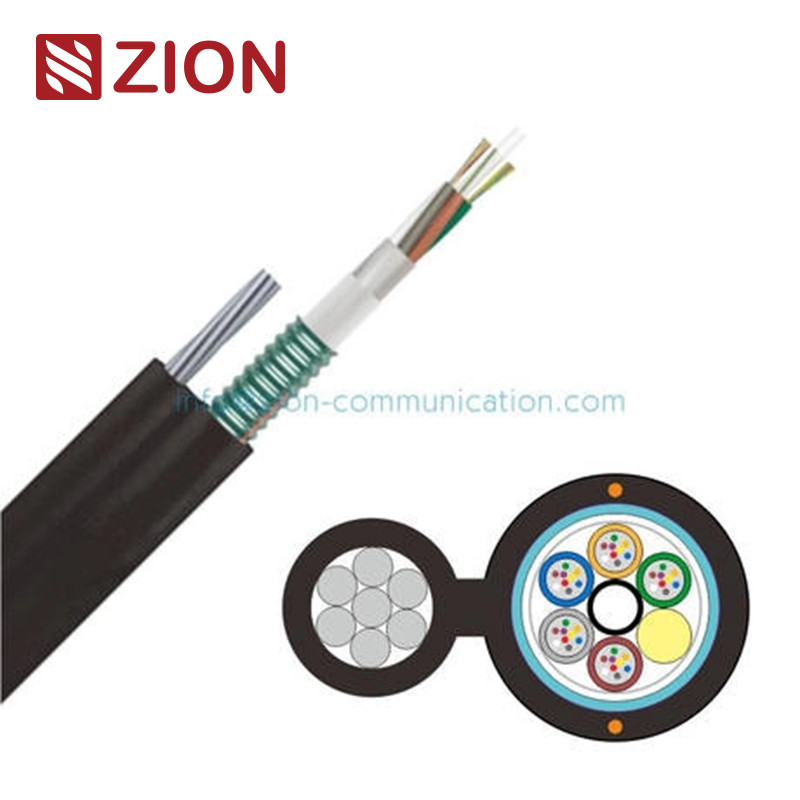

Светлая Armored само- поддерживая диаграмма 8 оптический кабель (Все-сухое) GYFC8S

(Все сухо) GYFC8S Легкий бронированный самоподдерживающийся фигура 8 оптический кабель

GYFC8S

Легкомоторный самоподдерживающийся кабель

Применение

Высокая стойкость к растяжению

Высокая стойкость к раздавлению

Самоподдерживающаяся воздушная установка

Полусухой дизайн ядра, легкий для установки и сцепления

Характеристики

Информация, которую вы предоставили, включает в себя детали окабели из оптических волокони их различныеспецификации работыВот разбивка ключевых характеристик:

Типы волокон и спецификации:

1. Г.652. ДиГ.655представляют собой типы одномодовых волокон с специфическими характеристиками ослабления и дисперсии, которые часто используются в различных системах оптической передачи.

   • Г.652. Дявляется стандартным однорежимным волокном с более низкой аттенуацией, подходящим для большинства общих применений.
   • Г.655является ненулевым дисперсионно-сдвигаемым волокном, предназначенным для длинных расстояний, высокой пропускной способности передачи, особенно там, где требуется компенсация дисперсии.

2. Мультимодные волокна:

   • 50/125 мкми62.5/125 мкмявляются диаметрами ядра/обшивки для мультимодных волокон, обычно используемых для передачи данных на короткие расстояния (например, в зданиях или кампусах).

Ослабление (потеря сигнала):

• Г.652. ДиГ.655:

  • В850 нми1300 нм, оба типа волокон имеют ослабление≤ 3,0 дБ/км.
  • В1310 нм,Г.652. Димеет ослабление≤ 0,36 дБ/км, иГ.655имеет≤ 0,40 дБ/км.
  • В1550 нм, ослабление составляет≤ 0,22 дБ/кмдляГ.652. Ди≤ 0,23 дБ/кмдляГ.655.

• Мультимодовые волокна (50/125 мкм и 62,5/125 мкм):

  • В850 нм, атенуация≤ 3,0 дБ/км.
  • В1300 нм, ослабление также≤1,0 дБ/км.

Пропускная способность:

• Мультимодные волокна:
  • В850 нм,50/125 мкмволокон имеет пропускную способность≥ 500 МГц·км, пока62.5/125 мкмволокно имеет≥200 МГц·км.
  • В1300 нм,50/125 мкмволокон имеет пропускную способность≥ 1000 МГц·км, пока62.5/125 мкмволокно имеет≥ 600 МГц·км.

Дисперсия полярного режима (PMD):

• Индивидуальные волокнаОба.Г.652. ДиГ.655Волокна имеют значение дисперсии режима поляризации≤ 0,20 пс/√км.
• Стоимость дизайнерской связи (M=20, Q=0,01%)Оба.Г.652. ДиГ.655волокна имеют проектную ценность связи≤0,1 пс/√км.

Технические данные для волоконно-оптических кабелей:

Следующие спецификации относятся ккабели из оптических волоконс различным количеством волокон и конфигурацией:

• Варианты подсчета волокон: 24, 48, 72, 96, 144 волокна.

• Пропускная трубка:

  • Количество труб на количество волокон:
    • 24 волокон: 4 трубки * 6 волокон на одну трубку.
    • 48 волокон: 4 трубки * 12 волокон на одну трубку.
    • 72 волокон: 6 труб * 12 волокон на одну трубку.
    • 96 волокон: 8 труб * 12 волокон на одну трубку.
    • 144 волокон: 12 труб * 12 волокон на одну трубку.

• Внешний диаметр:

  • 24 волокон: 1,9 мм.
  • 48, 72, 96 волокон: 2,4 мм.
  • 144 волокон: 2,4 мм.

• Член центральной силы:

  • Материал:ФРП(Фиброукрепляемый пластик).
  • Диаметр:20,0 ммдля волокон 24/48,2.6 ммдля волокон 72/96/144.

• Материал, блокирующий воду:Водяная лента и пряжадля защиты от проникновения воды.

• Броня:Кольцевая лентадля механической защиты.

• Провод для сообщений:7*1,6 ммструктуру.

• Внешняя оболочка:

  • Толщина:1.8 ммноминальной.

• Диаметр кабеля:

  • 24 волокон: примерно 11,1 мм * 22,1 мм.
  • 48 волокон: Приблизительно 12,1 мм * 23,1 мм.
  • 72 волоконПримерно 12,6 мм * 23,6 мм.
  • 96 волокон: примерно 14,6 мм * 25,6 мм.
  • 144 волокон: примерно 17,6 мм * 28,6 мм.

• Масса кабеля:

  • 24 волокон: 280 кг/км.
  • 48 волокон: 310 кг/км.
  • 72 волокон: 330 кг/км.
  • 96 волокон: 370 кг/км.
  • 144 волокон: 440 кг/км.

• Диапазон рабочей температуры: -40°C до +70°C.

• Прочность на растяжение:

  • Краткосрочный:8000 N.
  • Долгосрочная:2700 N.

• Устойчивость к раздавлению:

  • Краткосрочный:2000 Н/100 мм.
  • Долгосрочная:600 Н/100 мм.
