Диаграмма 8 GYXTC8S оптического волокна установки Armored Uni трубки PSP воздушная

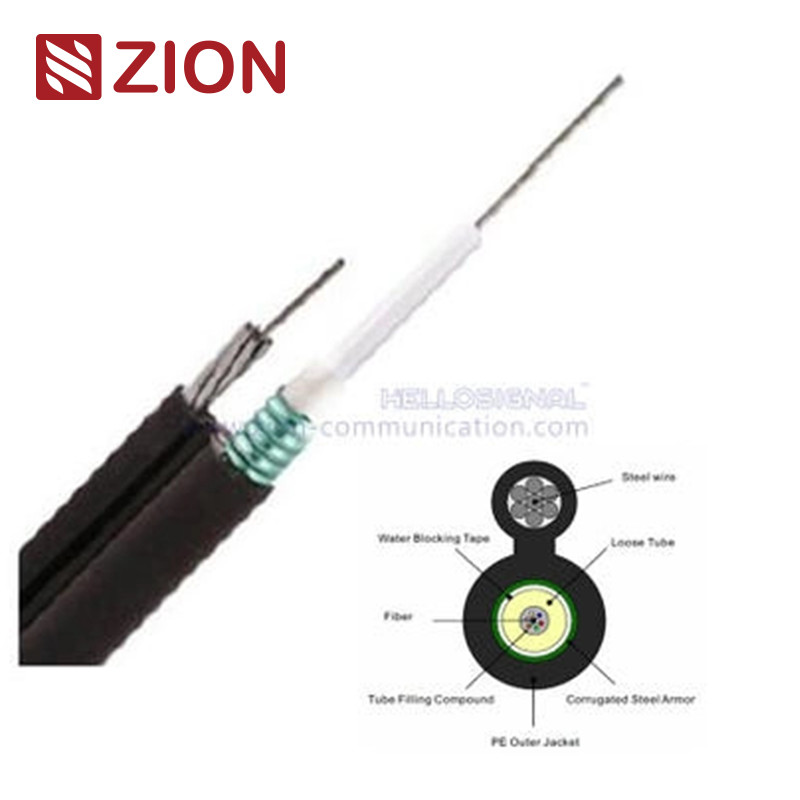

GYXTC8S PSP бронированная однотрубная воздушная установка Фигура-8 Самоподдерживающийся оптический кабель

GYXTC8S

PSP бронированный однотрубный кабель оптического волокна для установки в воздухе
Рисунок-8 Самоподдерживающаяся

Характеристики

Вот подробное резюме спецификаций волоконно-оптических кабелей на основе ваших данных:

Виды волокон и ослабление/производительность:

1. Г.652. ДиГ.655(Одномодовые волокна):

   • Г.652. Д: Обычно используемое одномодное волокно, подходящее для общего назначения.
   • Г.655: Дисперсионно-сдвинутое волокно, предназначенное для высокопроизводительной передачи на большие расстояния с большим контролем над дисперсией.

2. Мультимодные волокна:

   • 50/125 мкми62.5/125 мкмявляются мультимодными волокнами, используемыми для передачи данных на короткие расстояния и высокой скорости в локальных сетях (LAN), с специфическими характеристиками ослабления и пропускной способности.

Ослабление:

• При 850 нм:

  • 50/125 мкм:≤ 3,0 дБ/км
  • 62.5/125 мкм:≤ 3,0 дБ/км

• При 1300 нм:

  • 50/125 мкм:≤1,0 дБ/км
  • 62.5/125 мкм:≤1,0 дБ/км

• При 1310 нм:

  • Г.652. Д:≤ 0,36 дБ/км
  • Г.655:≤ 0,40 дБ/км

• При 1550 нм:

  • Г.652. Д:≤ 0,22 дБ/км
  • Г.655:≤ 0,23 дБ/км

Пропускная способность:

• При 850 нм:

  • 50/125 мкм:≥ 500 МГц·км
  • 62.5/125 мкм:≥200 МГц·км

• При 1300 нм:

  • 50/125 мкм:≥ 1000 МГц·км
  • 62.5/125 мкм:≥ 600 МГц·км

Дисперсия полярного режима (PMD):

• Индивидуальные волокнаОба.Г.652. ДиГ.655Волокна имеют значение дисперсии режима поляризации≤ 0,20 пс/√км.
• Значение ссылки дизайна(M=20, Q=0,01%): обаГ.652. ДиГ.655волокна имеют≤0,1 пс/√км.

Технические данные для строительства кабеля:

В этом разделе подробно описаны физические и механические свойства волоконно-оптических кабелей с различным количеством волокон и конфигурациями:

• Варианты подсчета волокон: 2, 4, 6, 12, 18, 24 волокна.

Характеристики распущенных труб и кабелей:

• Внешний диаметр свободной трубы:

  • Для 2, 4, 6 волокон:2.8 мм
  • Для 12, 18, 24 волокон:3.2 мм

• Стальные провода:

  • Материал: оцинкованная стальная проволока для прочности.
  • Диаметр:7*0,8 мм.

• Покрытие:

  • Материал:PE(Полиэтилен).
  • Толщина:Номинальные 0,8 мм.

• Диаметр кабеля:

  • 2, 4, 6 волоконПриблизительно.40,4 мм / 9,5 мм.
  • 12, 18, 24 волоконПриблизительно.40,6 мм / 9,5 мм.

• Масса кабеля:

  • 2, 4, 6 волокон:66 кг/км.
  • 12, 18, 24 волокон:68 кг/км.

• Диапазон рабочей температуры:-40°C до +70°C.

• Прочность на растяжение:

  • Краткосрочный:1500 Н.
  • Долгосрочные:600 N.

• Устойчивость к раздавлению:

  • Краткосрочный:1000 Н/100 мм.
  • Долгосрочные:300 Н/100 мм.
