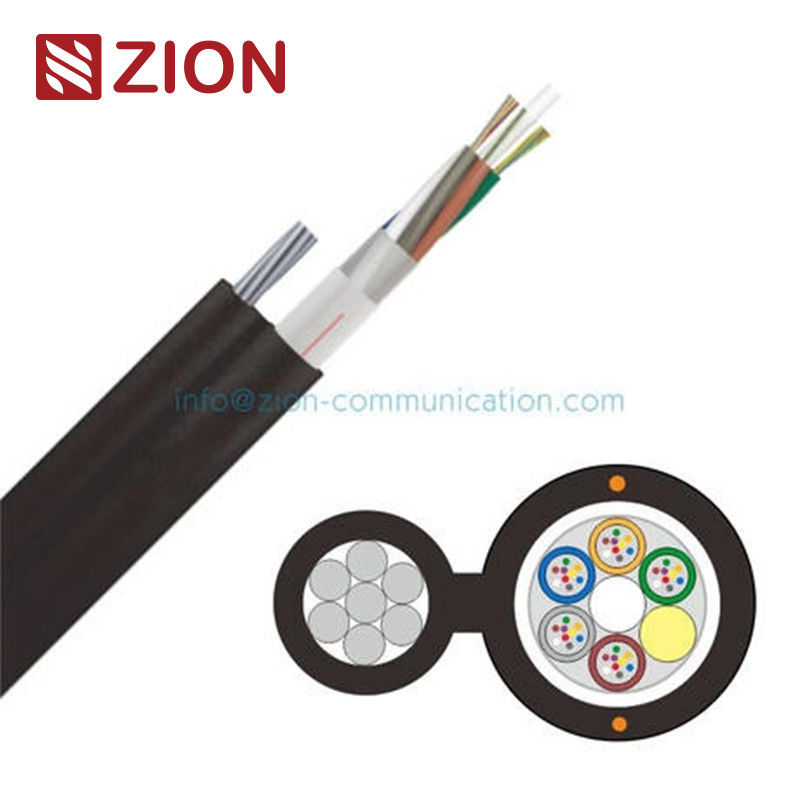

GYFTC8A FRP CSM Алюминиевая бронированная воздушная установка Рисунок-8 Самоподдерживающийся оптический кабель

GYFTC8A

FRP CSM Алюминиевая бронированная воздушная установка Кабель из оптических волокон Рисунок-8 Самоподдерживающийся

Применение

Высокая прочность на растяжение
Самоподдерживающаяся воздушная установка

Характеристики и технические данные для волоконно-оптических кабелей

Характеристики волокон

Г.652.D (один режим):

• Ослабление:
  • @1310 нм: ≤0,36 дБ/км
  • @1550 нм: ≤0,22 дБ/км
• Дисперсия поляризации:
  • Индивидуальные волокна: ≤0,20 ps/√km
  • Значение конструкционной связи (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (один режим):

• Ослабление:
  • @1310 нм: ≤0,40 дБ/км
  • @1550 нм: ≤0,23 дБ/км
• Дисперсия поляризации:
  • Индивидуальные волокна: ≤0,20 ps/√km
  • Значение конструкционной связи (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (мультимодный):

• Ослабление:
  • @850 нм: ≤3,0 дБ/км
  • @1300 нм: ≤1,0 дБ/км
• Пропускная способность:
  • @850 нм: ≥500 МГц·км
  • @1300 нм: ≥1000 МГц·км

62.5/125μm (мультимодный):

• Ослабление:
  • @850 нм: ≤3,0 дБ/км
  • @1300 нм: ≤1,0 дБ/км
• Пропускная способность:
  • @850 нм: ≥200 МГц·км
  • @1300 нм: ≥600 МГц·км

Технические данные

1. Количество волокон:Доступен в конфигурациях 24, 48, 72, 96, 144 и 288 волокон.

2. Структура распущенной трубы:

   • Количество труб и волокон на трубку:
     • 24 волокна: 4 трубки × 6 волокон.
     • 48 волокон: 4 трубки × 12 волокон.
     • 72 волокна: 6 труб × 12 волокон.
     • 96 волокон: 8 труб × 12 волокон.
     • 144 волокна: 12 труб × 12 волокна.
     • 288 волокон: 24 трубки × 12 волокон.
   • Внешний диаметр: от 1,9 до 2,4 мм в зависимости от конфигурации.

3. Член центральной силы:

   • Материал: ФРП или сталь.
   • Диаметр: от 2,0 мм до 7,4 мм в зависимости от количества волокон.

4. Материал, блокирующий воду:

   • Кабель заполнен соединением для обеспечения водостойкости.

5. Водостойкий слой:

   • Ламинированная алюминиевая лента для дополнительной защиты.

6. Телефонный передатчик:

   • Структура: 7 × 1,6 мм для прочности и поддержки.

7. Покрытие:

   • Толщина: номинальная 1,8 мм.

8. Размеры и вес кабеля:

   • Диаметр кабеля варьируется примерно от 10,2 мм до 19,5 мм (основной кабель) и от 21,2 мм до 30,5 мм (включая проволоку-послатель).
   • Масса колеблется от 220 ± 10 кг/км до 450 ± 10 кг/км.

9. Механические характеристики:

   • Диапазон рабочей температуры:-40°C до +70°C.
   • Прочность на растяжение:
     • Краткосрочный: 8000 Н.
     • Долгосрочный: 2700 Н.
   • Устойчивость к раздавлению:
     • Краткосрочный: 1000 Н/100 мм.
     • Долгосрочная: 300 Н/100 мм.

10. Цветовое расположение:

    • Цвета волокон и труб следуют определенной таблице идентификации.
