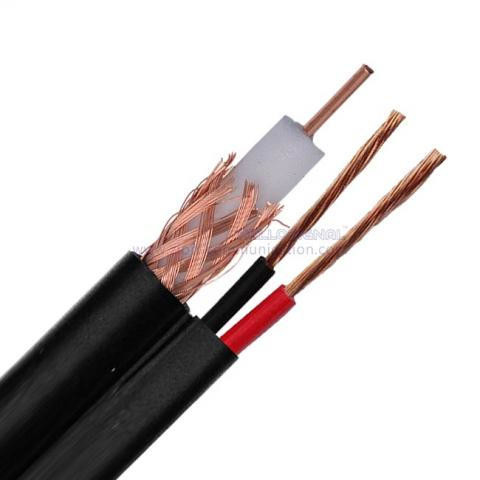

РГ59К + 2С0,5 Рисунок 8
Коаксиальный кабель видеонаблюдения 75 Ом
№ 7102035
|
Подобный тип: |
Коаксиальный кабель |
Силовые ядра |
Каталог
Нет. |
Cond.Type
&Номинальный DCR |
Диэлектрик |
Экранирование&
%Покрытие |
Пиджак |
Тип провода питания |
Силовой провод
ОД от
изоляция |
Пиджак |
Ном.Емкость |
РГ59 Б/У +2C0,50 Рисунок 8 № 7102036 |
0,58 мм (сол) до н.э. 54 Ом/км |
Твердый ЧП |
до н.э Коса 95% |
6,00 мм ПВХ/ПЭ/ЛСЖ |
2x (16*0,2 мм ДО Н.Э ) |
1,9 мм HDPE (красный, черный) |
5,05 мм ПВХ/ПЭ/ ЛСЖ |
67±2 пФ/м |
РГ59 Б/У +2C0,50 ССА Рисунок 8 № 7102037 |
0,58 мм (сол) до н.э. 54 Ом/км |
Твердый ЧП |
ОСО Коса 95% |
6,00 мм ПВХ/ПЭ/ЛСЖ |
2x (16*0,2 мм ОЦА) |
1,9 мм HDPE (красный, черный) |
5,05 мм ПВХ/ПЭ/ ЛСЖ |
67±2 пФ/м |
RG59 Микро +2C0,75 Рисунок 8 № 7102040 |
7*0,18 мм (солнце) до н.э. 54 Ом/км |
Твердый ЧП |
ОСО Коса 95% |
4,05 мм ПВХ/ПЭ/ЛСЖ |
2x (16*0,2 мм ОЦА) |
1,9 мм HDPE (красный, черный) |
5,05 мм ПВХ/ПЭ/ ЛСЖ |
52±3 пФ/м |
РГ59 Б/У +2C0,50 ССА Рисунок 8 № 7102041 |
0,5 мм (сол) до н.э. 87,6 Ом/км |
Мыло ФЭП |
1.Ал/ПЭТ-фольга 2.CCA-плетенка 50% |
5,6 мм ПВХ/ПЭ/ЛСЖ |
2x (16*0,2 мм ОЦА) |
2,0 мм ПВХ (красный, черный) |
5,05 мм ПВХ/ПЭ/ ЛСЖ |
69±2 пФ/м |
RG59CCS +2х0,75, Рисунок 8 № 7102044 |
0,643 мм (солнце) CCS 252,83 Ом/км |
Мыло ФЭП |
1. Алюминиевая фольга 2. Алюминиевый провод |
6,00 мм ПВХ/ПЭ/ЛСЖ |
2x (16*0,25 мм ОЦА) |
2,0 мм ПВХ (красный, черный) |
5,05 мм ПВХ/ПЭ/ ЛСЖ |
69±2 пФ/м |
Строительные параметры: |
Внутренний проводник |
голая медь 0,70 мм |
Диэлектрик |
0,144"/3,66±0,05 мм вспененный полиэтилен |
Щит |
0,12 мм BC-оплетка (47%) |
Пиджак |
0,236"/6,00±0,1 мм ПВХ/ПЭ/ЛСЗХ |
Проводник силового провода |
2x(24*0,15 мм до н.э.) |
Силовой провод Диаметр изоляции |
0,075"/1,9 ммHDPE (красный, черный) |
Пиджак |
5,05 мм ПВХ/ПЭ/ЛСЗХ |
Заявление |
Для использования на более длинных участках видеонаблюдения |
Электрические характеристики: |
Сопротивление внутреннего проводника |
54 Ом/км при 20℃ |
Емкость |
52 ±3 пФ/м 17±0,3 пФ/фут |
Импеданс |
75 ± 3 Ом |
Обратные потери |
между 5 и 1000 МГц: > 22 дБ |
Скорость распространения |
0,85 |
Искровой тест (VAC) |
4 |
|
Механические и экологические свойства |
Радиус изгиба кабеля |
в 10 раз больше диаметра кабеля |
Диапазон рабочих температур |
-20℃до 60℃ |
Диаметр кабеля |
6,0×5,05 мм |
|
Поперечное сечение |
|
Затухание (20 ℃): |
Частота (МГц) |
Максимальное затухание (дБ/100 футов) |
Максимальное затухание (дБ/100 м) |
5 |
0,82 |
2,50 |
10 |
0,92 |
2,80 |
50 |
2.13 |
6.50 |
100 |
2,92 |
8,90 |
200 |
4.20 |
12.80 |
400 |
6.07 |
18.50 |
700 |
7,51 |
22.90 |
900 |
8,79 |
26.80 |
1000 |
9.25 |
28.20 |
|
Информация о заказе: |
Маркировка |
HELLOSIGNAL RG59K + 2C0.5 Рисунок 8 КОАКСИАЛЬНЫЙ КАБЕЛЬ ВИДЕОНАБЛЮДЕНИЯ 7102035 ×××M/FT |
Упаковка |
Запрашиваемая длина на катушке, вытяжной коробке, пластиковой катушке, деревянной катушке, поддоне… |
Срок поставки |
Обычно через 25 дней после получения депозита. |
Бренд |
ПРИВЕТСТВЕННЫЙ СИГНАЛ®ИЛИ ОЕМ |
|
