| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | hellosignal |
| Сертификация: | UL, CE, RoHS |
| Номер модели: | КАБЕЛЬ НАБЛЮДЕНИЯ CCTV |
| Количество мин заказа: | 30 KM |
| Упаковывая детали: | Вьюрок 500FT, 1000FT деревянные или катышка в коробке |
| Время доставки: | 25 рабочих дней |
| Условия оплаты: | T/T, L/C |
| Поставка способности: | 3000KM/месяц |
| Проводник: | 18AWG CCS | Диэлектрик: | Твердый полиэтилен |
|---|---|---|---|
| Shield1: | Скрепленный экран алюминиевой фольги | Shield2: | Охват провода 95% оплетки AL |
| Проводник провода силы: | ДО РОЖДЕСТВА ХРИСТОВА | Диаметр провода силы изоляции: | PE/PVC (красный, черный) |
| Куртка: | PVC |
|

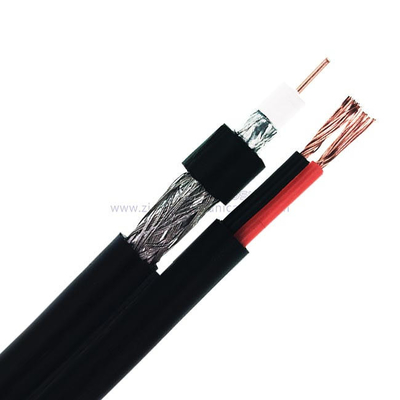

RG6/U+2C18AWG Рис. 8 № 7102001 |
||||||||
| Подобный тип: | ||||||||
| Каталог Нет. |
Cond.Type &Номинальный DCR |
Экранирование& %Покрытие |
Пиджак | Тип провода питания | Силовой провод ОД от изоляция |
Пиджак | Ном.Емкость | Ном.имп.Ом |
| РГ6/У +2C18AWG см Рисунок 8 № 7102002 |
18AWG(SOL)Cu 21,2 Ом/км |
1.Б.Ал/ПЭТ 2.BC-коса 95% |
6,65 мм ПВХ-СМ |
2x18AWG/ (7*0,38 мм) до н.э. |
1,9 мм ПВХ-СМ (красный, черный) |
5,05 мм ПВХ-СМ | 52±3 пФ/м | 75 ± 3 Ом |
| РГ6/У+2К 18AWG CMR Рисунок 8 № 7102003 |
18AWG(SOL)Cu 21,2 Ом/км |
1.Б.Ал/ПЭТ 2.BC-коса 95% |
6,65 мм ПВХ-CMR |
2x18AWG/ (7*0,38 мм) до н.э. |
1,9 мм ПВХ-CMR (красный, черный) |
5,05 мм ПВХ-CMR | 52±3 пФ/м | 75 ± 3 Ом |
| РГ6/У +2C18AWG CMP Рисунок 8 № 7102004 |
18AWG(SOL)Cu 21,2 Ом/км |
1.Б.Ал/ПЭТ 2.BC-коса 95% |
5,9 мм ПВХ-ХМФ |
2x18AWG/ (7*0,38 мм) до н.э. |
1,6 мм ПВХ-ХМФ (красный, черный) |
3,8 мм ПВХ-ХМФ | 52±3 пФ/м | 75 ± 3 Ом |
| Строительные параметры: | ||||||||
| Внутренний проводник | 1,02 мм/0,04 дюйма/18AWG УГС | |||||||
| Диэлектрик | 4,45 мм/0,175 дюйма вспененный полиэтилен | |||||||
| Щит 1 | Склеенный экран из алюминиевой фольги | |||||||
| Щит 2 | алюминиевая оплетка с покрытием 95% | |||||||
| Пиджак | 6,65 мм ПВХ | |||||||
| Проводник силового провода | 2x18AWG/(16*0,25 мм) до н.э. | |||||||
| Силовой провод Диаметр изоляции | 1,9 мм ПЭ/ПВХ (красный, черный) | |||||||
| Пиджак | 5,05 ммПВХ | |||||||
| Заявление | Для использования на более длинных участках видеонаблюдения | |||||||
| Электрические характеристики: | ||||||||
| Сопротивление внутреннего проводника | Макс.в 20℃должно быть < 87 Ом/км (26,6 Ом/кфут) | |||||||
| Емкость | 52 ±3 пФ/м 17±0,3 пФ/фут | |||||||
| Импеданс | 75 ± 3 Ом | |||||||
| Обратные потери | между 5 и 1000 МГц: > 22 дБ | |||||||
| Скорость распространения | 0,85 | |||||||
| Искровой тест (VAC) | 4 | |||||||
| Механические и экологические свойства | ||||||||
| Радиус изгиба кабеля | в 10 раз больше диаметра кабеля | |||||||
| Диапазон рабочих температур | -20℃до 60℃ | |||||||
| Диаметр кабеля | 6,65×5,05 мм | |||||||
| Поперечное сечение | ||||||||
 |
||||||||
| Затухание (20 ℃): | ||||||||
| Частота (МГц) | Максимальное затухание (дБ/100 футов) | Максимальное затухание (дБ/100 м) | ||||||
| 5 | 0,58 | 1,90 | ||||||
| 55 | 1,60 | 5,25 | ||||||
| 83 | 1,95 | 6.40 | ||||||
| 187 | 2,85 | 9.35 | ||||||
| 211 | 3,05 | 10.00 | ||||||
| 250 | 3.30 | 10,82 | ||||||
| 300 | 3,55 | 11,64 | ||||||
| 350 | 3,85 | 12,63 | ||||||
| 400 | 4.15 | 13,61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4,66 | 15.29 | ||||||
| 550 | 4,90 | 16.08 | ||||||
| 600 | 5.10 | 16,73 | ||||||
| 750 | 5,65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6,55 | 21.49 | ||||||
| Информация о заказе: | ||||||||
| Маркировка | HELLOSIGNAL RG6/U+2C18AWG Рис. 8 КОАКСИАЛЬНЫЙ КАБЕЛЬ ВИДЕОНАБЛЮДЕНИЯ 7102001 ×××M/FT |
|||||||
| Упаковка | Запрашиваемая длина на катушке, вытяжной коробке, пластиковой катушке, деревянной катушке, поддоне… | |||||||
| Срок поставки | Обычно через 25 дней после получения депозита. | |||||||
| Бренд | HELLOSIGNAL® ИЛИ OEM | |||||||
