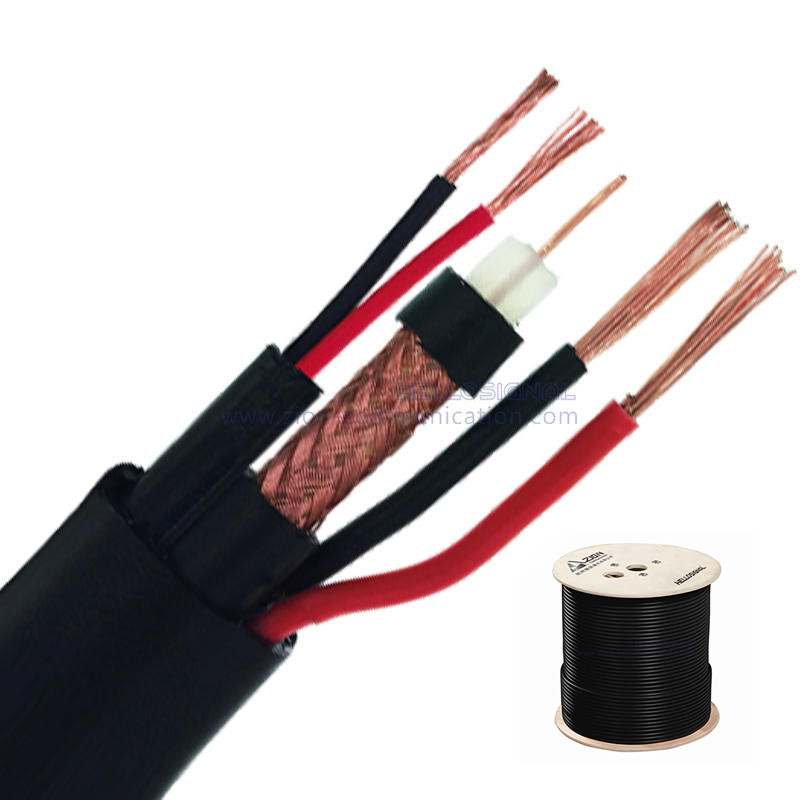

ПТЗ 60+2×0,75+2×0,22
Коаксиальный кабель видеонаблюдения 75 Ом
№ 7102152
|
| Подобный тип: |
| Коаксиальный кабель |
Силовые ядра |
Компьютерный кабель с низкой емкостью |
Общая внешняя оболочка |
Каталог
Нет. |
Cond.Type
&Номинальный DCR |
Экранирование&
%Покрытие |
Пиджак |
Тип провода питания |
Силовой провод
ОД от
изоляция |
Внутренний Cond.Type |
Инс. |
Пиджак |
Пиджак |
ПТЗ 60
+2×0,50
+2×0,22
№ 7102151 |
0,60 мм (соль) медь
64,9 Ом/км |
1.AL/ПЭТ/Ал
2.ТС-коса 70% |
4,5 мм ПВХ |
2x
(16×0,19 мм
КР) |
1,8 ммПВХ
(красный, черный) |
2×
(7×0,19 мм CU) |
1,0 мм
ПВХ
(Р/Б) |
3,1 мм ПВХ |
9,5 мм
ПВХ
Общий |
ПТЗ 60
+2×0,75
+2×0,22
№ 7102152 |
0,60 мм (соль) медь
64,9 Ом/км |
1.AL/ПЭТ/Ал
2.ТС-коса 70% |
4,5 мм ПВХ |
2x
(24×0,19 мм
КР) |
2,0 ммПВХ
(красный, черный) |
2×
(7×0,19 мм CU) |
1,0 мм
ПВХ
(Р/Б) |
3,1 мм ПВХ |
9,9 мм
ПВХ
Общий |
| |
|
|
|
|
|
|
|
|
|
ПТЗ 80
+2×0,75
+2×0,22
№ 7102153 |
0,80 мм (соль) медь
64,9 Ом/км |
1.AL/ПЭТ/Ал
2.ТС-коса 70% |
5,0 мм ПВХ |
2x
(24×0,19 мм
КР) |
2,0 ммПВХ
(красный, черный) |
2×
(7×0,19 мм CU) |
1,0 мм
ПВХ
(Р/Б) |
3,1 мм ПВХ |
10,8 мм
ПВХ
Общий |
ПТЗ 80
+2×1,00
+2×0,22
№ 7102154 |
0,80 мм (соль) медь
64,9 Ом/км |
1.AL/ПЭТ/Ал
2.ТС-коса 70% |
5,0 мм ПВХ |
2x
(32×0,19 мм
КР) |
2,2 ммПВХ
(красный, черный) |
2×
(7×0,19 мм CU) |
1,0 мм
ПВХ
(Р/Б) |
3,1 мм ПВХ |
11мм
ПВХ
Общий |
| Строительные параметры: |
| Коаксиальный кабель |
|
| Внутренний проводник |
0,60 мм медь |
| Диэлектрик |
2,8 мм вспененный полиэтилен |
| Щит 1 |
АЛ/ПЭТ/Ал |
| Щит 2 |
ТК 70% |
| Пиджак |
4,5 мм ПВХ |
| Силовые ядра |
|
| Внутренний проводник |
2x(24×0,19ммCU) |
| Изоляция |
2,0 ммПВХ(красный, черный) |
| Компьютерный кабель с низкой емкостью |
| Внутренний проводник |
2×(7×0,19 ммCU) |
| Изоляция |
1,0 ммПВХ(красный, черный) |
| Пиджак |
3,1 мм ПВХ |
| Общая внешняя оболочка |
9,9 ммПВХ общий |
| Заявление |
Для использования на более длинных участках видеонаблюдения |
| Силовой провод Диаметр изоляции |
2,0 ммПВХ (красный, черный) |
| Пиджак |
8,5×6,55 мм, ПВХ, обычный |
| Заявление |
Для использования на более длинных участках видеонаблюдения |
| Электрические характеристики: |
| Сопротивление внутреннего проводника |
Макс.при 20 ℃ должно быть < 64,9 Ом/км |
| Емкость |
52 ±3 пФ/м 15,8 ±1 пФ/фут |
| Импеданс |
75 ± 3 Ом |
| Экранирование ДКР |
14,9 Ом/км |
| Скорость распространения |
0,82 |
| Искровой тест (VAC) |
3 |
| |
| Механические и экологические свойства |
| Радиус изгиба кабеля |
в 10 раз больше диаметра кабеля |
| Диапазон рабочих температур |
-20℃до 60℃ |
| Диаметр кабеля |
9,9 мм |
| |
| Поперечное сечение |
 |
| Затухание (20 ℃): |
| Частота (МГц) |
Максимальное затухание (дБ/100 футов) |
Максимальное затухание (дБ/100 м) |
| 1 |
|
1,8 |
| 5 |
|
2,8 |
| 10 |
|
3,9 |
| 50 |
|
7,9 |
| 100 |
|
11.1 |
| 200 |
|
15.1 |
| 400 |
|
21,8 |
| 700 |
|
29,8 |
| 900 |
|
34,4 |
| 1000 |
|
36 |
| |
| Информация о заказе: |
| Маркировка |
ГЕЛЛОСИГНАЛ PTZ 60+2×0,75+2×0,22
КОАКСИАЛЬНЫЙ КАБЕЛЬ CCTV 7102152 ×××M/FT |
| Упаковка |
Запрашиваемая длина на катушке, вытяжной коробке, пластиковой катушке, деревянной катушке, поддоне… |
| Срок поставки |
Обычно через 25 дней после получения депозита. |
| Бренд |
ПРИВЕТСТВЕННЫЙ СИГНАЛ®ИЛИ ОЕМ |
| |
|
