Идентификация продукта

Код Zion	Описание Zion

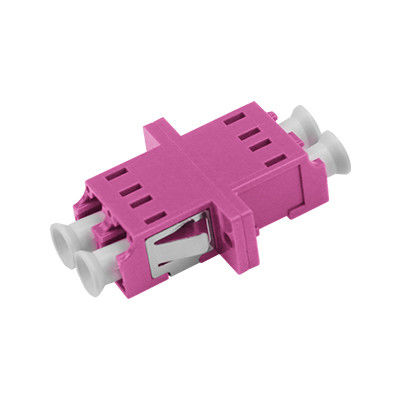

7235048	LC OM4 DX Адаптер сварного типа с симметрией и фланцем

Применение

Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света и минимизации потерь сигнала. Они отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и высокой воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой для обеспечения оптимальной производительности.

Описание продукта

Оптоволоконные адаптеры (также известные как соединители) обеспечивают соединения между одинаковыми или разными оптоволоконными разъемами в оптических линиях. Они поддерживают беспрепятственные оптические пути с минимальными потерями, точно выравнивая торцевые поверхности волокон. Это максимизирует связь световой энергии между передающими и принимающими волокнами, минимизируя при этом воздействие на систему.

Адаптеры Hangzhou Zion Communication обеспечивают высокую огнестойкость, низкие вносимые потери, исключительную долговечность и широкий диапазон рабочих температур, что делает их идеальным выбором для телекоммуникационных сетей, сетей кабельного телевидения, систем абонентской петли и локальных сетей.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC
SM (OS2)	MM (OM1,2,3,4)
Рабочая длина волны (нм)	1310-1550 \| 850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяционных раз меньше 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура (°C)	-40 ~ +85
Температура хранения (°C)	-40 ~ +85

Сопутствующие оптоволоконные адаптеры LC-LC

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC DX Пластиковый оптоволоконный адаптер/соединитель сварной симметрии с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазерного пластикового оптоволоконного адаптера/соединителя без фланца
7235006	SC SX Металлический оптоволоконный адаптер/соединитель с защитой от лазера с фланцем
7235007	SC DX Металлический оптоволоконный адаптер/соединитель с защитой от лазера с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой оптоволоконный адаптер/соединитель D-типа
7235017	FC SX Оптоволоконный адаптер/соединитель с прямоугольным фланцем
7235018	FC Оптоволоконный адаптер/соединитель с прямоугольным фланцем

Типы разъемов

Разъем LC

Используется в оптоволоконном интерфейсе LC для подключения модулей SFP. Оснащен легко управляемым модульным защелкивающимся механизмом (RJ). Обычно используется в маршрутизаторах.

Разъем SC

Используется в оптоволоконном интерфейсе SC, аналогичен RJ-45, но более плоский с контактами медной колонны вместо тонких медных штырей.

Разъем FC

Используется в оптоволоконном интерфейсе FC с металлическим рукавом и креплением с помощью винта. Обычно используется на распределительных рамах ODF.

Разъем ST

Используется в оптоволоконном интерфейсе ST с круглой оболочкой и креплением с помощью винта. Обычно используется в рамах распределения волокна для соединений 10Base-F.

Услуги OEM/ODM

Zion Communication предлагает комплексные услуги OEM/ODM с нашей профессиональной командой R&D, включая:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Оптоволоконный адаптер с переменными потерями ≤ 0 , 2 дБ , Оптический соединитель с керамической или металлической втулкой

Оптический адаптер LC OM4 DX для сварки симметричного типа с фланцем и чередующимися потерями ≤ 0,2 дБ

Оптоволоконный адаптер с переменными потерями ≤ 0

2 дБ

Оптический соединитель с керамической или металлической втулкой
