Обзор продукта

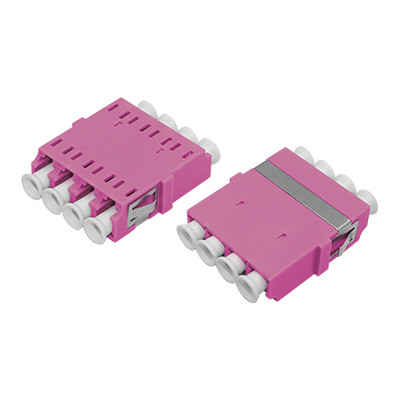

Прецизионный оптоволоконный адаптер, предназначенный для соединения разъемов LC OM4 QUAD без фланца, обеспечивающий оптимальную передачу света с минимальными потерями.

Идентификация продукта

Код Zion	Описание Zion
7235053	LC OM4 QUAD Адаптер без фланца

Применение

Соединяя два разъема с высокой точностью, оптоволоконные адаптеры позволяют эффективно передавать световые потоки, сводя к минимуму потери. Эти адаптеры отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой.

Описание продукта

Оптоволоконные адаптеры обеспечивают соединения между одинаковыми или разными активными оптоволоконными разъемами в оптоволоконных линиях, обеспечивая непрерывность оптического пути с минимальными потерями. Они точно соединяют торцевые поверхности волокон для максимальной передачи световой энергии и эффективности соединения, сводя к минимуму влияние на систему. Эти пассивные компоненты подходят для телекоммуникационных сетей, сетей кабельного телевидения, систем абонентской петли и локальных сетей.

Адаптеры Hangzhou Zion Communication отличаются высокой огнестойкостью, низкими вносимыми потерями, высокой долговечностью и широким диапазоном рабочих температур.

Также известные как соединители, оптоволоконные адаптеры представляют собой компактные устройства, предназначенные для оконечивания или соединения оптоволоконных кабелей и разъемов между двумя оптоволоконными линиями.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Рабочая длина волны (нм)		1310-1550	850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одножильный, двухжильный, 4-жильный
Материал корпуса	Металл или пластик
Материал втулки	Керамика или металл
Рабочая температура (°C)	-40 ~ +85
Температура хранения (°C)	-40 ~ +85

Сопутствующие оптоволоконные адаптеры LC-LC

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварка Симметрия Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX Металлический Избегайте лазера Оптоволоконный адаптер/соединитель с фланцем
7235007	SC DX Металлический Избегайте оптоволоконного адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX С прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC С прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC: Используется в интерфейсе оптоволокна LC для подключения модулей SFP. Отличается простой в эксплуатации механизмом защелки модульного разъема. Обычно используется в маршрутизаторах.

Разъем SC: Используется в интерфейсе оптоволокна SC, похож на RJ-45, но более плоский с контактами медной колонки вместо тонких медных контактов.

Разъем FC: Имеет металлическую втулку с внешним усилением с помощью талрепа. Обычно используется на стороне ODF (распределительные рамы).

Разъем ST: Круглая конструкция корпуса с креплением талрепом. Обычно используется в рамах распределения волокон и соединениях 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Оптоволоконный адаптер с переменными потерями ≤ 0 , 2 дБ , Оптический соединитель с керамической или металлической втулкой

LC OM4 QUAD одночастичный адаптер из оптических волокон с чередующимися потерями ≤ 0,2 дБ и керамическим или металлическим рукав для широкой температуры работы

Оптоволоконный адаптер с переменными потерями ≤ 0

2 дБ

Оптический соединитель с керамической или металлической втулкой
