Идентификация продукта

Код Zion	Описание Zion

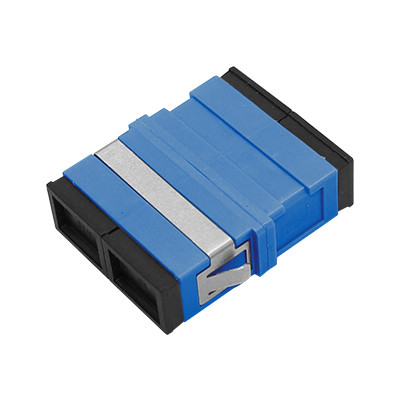

7235098	SC UPC DX Адаптер без фланца для оптоволокна / Соединитель

Применение

Оптоволоконные адаптеры точно соединяют два разъема для максимальной передачи света при минимизации потерь сигнала. Эти компоненты отличаются низкими вносимыми потерями, отличной взаимозаменяемостью и надежной воспроизводимостью. Каждый адаптер проходит функциональное тестирование перед отправкой.

Описание продукта

Этот оптоволоконный адаптер обеспечивает соединение между идентичными или различными активными оптоволоконными разъемами внутри оптоволоконных линий. Он обеспечивает бесперебойные оптические пути с минимальным ухудшением сигнала, точно выравнивая торцевые поверхности волокон для максимального сопряжения световой энергии в принимающие волокна.

Основные особенности:

Высокая огнестойкость для повышения безопасности
Низкие вносимые потери для оптимальной производительности
Высокая прочность для долгосрочной надежности
Широкий диапазон рабочих температур для универсального применения

Также известные как оптоволоконные соединители, эти устройства завершают или соединяют оптоволоконные кабели и разъемы между двумя оптоволоконными линиями.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC	SM (OS2)	MM (OM1,2,3,4)
Рабочая длина волны (нм)		1310-1550	850-1300
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одножильный, двухжильный, 4-жильный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура (°C)	-40 to +85
Температура хранения (°C)	-40 to +85

Сопутствующие оптоволоконные адаптеры

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварной симметричный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка для защиты от лазера Пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX Металлический оптоволоконный адаптер/соединитель для защиты от лазера с фланцем
7235007	SC DX Металлический оптоволоконный адаптер/соединитель для защиты от лазера с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-типа оптоволоконный адаптер/соединитель
7235017	FC SX с прямоугольным фланцем оптоволоконный адаптер/соединитель
7235018	FC с прямоугольным фланцем оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC
Используется в интерфейсах оптоволокна LC для подключения модулей SFP. Оснащен механизмом защелки модульного разъема (RJ) для удобства работы. Обычно используется в маршрутизаторах.

Разъем SC
Используется в интерфейсах оптоволокна SC. Аналогичен RJ-45, но более плоский с контактами медной колонки вместо тонких медных штырьков.

Разъем FC
Используется в интерфейсах оптоволокна FC. Оснащен металлическим рукавом с резьбовым креплением. Обычно используется на распределительных рамах ODF.

Разъем ST
Используется в интерфейсах оптоволокна ST. Круглая конструкция корпуса с резьбовым креплением. Обычно используется в рамах распределения волокна для соединений 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM при поддержке нашей профессиональной команды R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Переходник DX без фланца , Переходник UPC с фланцом , 4 переходник ядра DX

4-жильный адаптер SC UPC DX для оптоволокна без фланца для подключения с низкими потерями
