Обзор продукта

Адаптер/соединитель SC UPC SX без фланца обеспечивает надежные решения для подключения различных типов оптоволоконных разъемов, включая SC, LC, FC, ST, APC, UPC в конфигурациях SX, DX и QUAD с симметрией сварки 0,9/2,0/3,0 мм и пластиковой/гибридной конструкцией.

Идентификация продукта

Код Zion	Описание Zion
7235100	Адаптер/соединитель SC UPC SX без фланца

Применения

Точно соединяет два разъема для максимальной передачи света и минимизации потерь сигнала
Обладает низкими вносимыми потерями, отличной взаимозаменяемостью и воспроизводимостью
Каждый адаптер проходит функциональное тестирование перед отправкой

Описание продукта

Оптоволоконный адаптер позволяет подключать одинаковые или разные активные оптоволоконные разъемы в оптоволоконных линиях, обеспечивая бесперебойные оптические пути с минимальными потерями. Он точно выравнивает торцевые поверхности волокон для максимальной передачи световой энергии и оптимизирует соединение с принимающими волокнами.

Являясь частью оптических пассивных компонентов, эти адаптеры подходят для телекоммуникационных сетей, сетей кабельного телевидения, систем абонентской петли и локальных сетей.

Адаптеры Hangzhou Zion Communication отличаются высокой огнестойкостью, низкими вносимыми потерями, исключительной долговечностью и широким диапазоном рабочих температур.

Также известные как соединители, оптоволоконные адаптеры представляют собой компактные устройства, предназначенные для завершения или соединения оптоволоконных кабелей и разъемов между двумя оптоволоконными линиями.

Технические характеристики

Параметр	FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC
Рабочая длина волны (нм)	1310-1550 (SM/OS2) \| 850-1300 (MM/OM1,2,3,4)
Вносимые потери (дБ)	≤ 0.2
Обратные потери (дБ)	PC ≥45 \| UPC ≥50 \| APC ≥60 \| PC ≥30
Повторяемость (дБ)	≤ 0.2
Переменные потери (дБ)	≤ 0.2
Долговечность	Изменение 500 интерполяций менее 0,20 дБ
Количество каналов	Одноядерный, двухъядерный, 4-ядерный
Материал корпуса	Металл или пластик
Материал гильзы	Керамика или металл
Рабочая температура	-40°C to +85°C
Температура хранения	-40°C to +85°C

Сопутствующие продукты оптоволоконных адаптеров

Код Zion	Описание Zion
7235001	LC SX Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235002	LC Dx Сварка Симметрия Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235003	LC QUAD Цельный Пластиковый оптоволоконный адаптер/соединитель с фланцем
7235004	SC Пластиковый оптоволоконный адаптер/соединитель с ножками
7235005	SC Крышка Избегайте лазера Пластиковый оптоволоконный адаптер/соединитель без фланца
7235006	SC SX Металл Избегайте лазера Оптоволоконный адаптер/соединитель с фланцем
7235007	SC DX Металл Избегайте оптоволоконного адаптера/соединителя с фланцем
7235008	SC-FC SX Гибридный оптоволоконный адаптер/соединитель
7235009	SC-FC DX Гибридный оптоволоконный адаптер/соединитель
7235010	FC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235011	FC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235012	SC-LC SX Гибридный оптоволоконный адаптер/соединитель
7235013	SC-LC DX Гибридный оптоволоконный адаптер/соединитель
7235014	SC-ST SX Гибридный оптоволоконный адаптер/соединитель
7235015	SC-ST DX Гибридный оптоволоконный адаптер/соединитель
7235016	FC SX Большой D-Type Оптоволоконный адаптер/соединитель
7235017	FC SX С прямоугольным фланцем Оптоволоконный адаптер/соединитель
7235018	FC С прямоугольным фланцем Оптоволоконный адаптер/соединитель

Типы разъемов

Разъем LC

Используется в оптоволоконном интерфейсе LC для подключения разъемов модуля SFP. Оснащен простым в эксплуатации механизмом защелки модульного разъема (RJ). Обычно используется в маршрутизаторах.

Разъем SC

Используется в оптоволоконном интерфейсе SC, аналогичен RJ-45, но более плоский. Идентифицируется по контактам медной колонны, а не по тонким медным контактам.

Разъем FC

Используется в оптоволоконном интерфейсе FC с внешним усилением металлической гильзы и креплением с помощью винта. Обычно используется на стороне ODF и в распределительных рамах.

Разъем ST

Используется в оптоволоконном интерфейсе ST с круглой оболочкой и креплением с помощью винта. Обычно используется в распределительных рамах волоконно-оптической связи и соединениях 10Base-F.

Услуги OEM/ODM

ZION Communication предлагает комплексные услуги OEM/ODM с поддержкой профессиональной команды R&D:

Индивидуальный логотип
Дизайн этикетки/полиэтиленового пакета/коробки

Место происхождения:	Китай
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50шт
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Обычно через 25 дней после получения депозита.
Условия оплаты:	Т/Т
Поставка способности:	безлимитный

Переменные потери (дБ):	≤ 0,2	Долговечность:	Изменение 500 времен интерполяции чем 0.20dB
Количество каналов:	Одиночное ядр, двойное ядр, ядр 4	Материал рамы:	Металл или пластик
Материал рукава:	Керамика или металл	Рабочая температура (°C):	-40 ~ +85
Температура хранения (℃):	-40 ~ +85
Выделить:	Ядр переходника SX одиночное , Переходник SX без фланца , Металл переходника SX

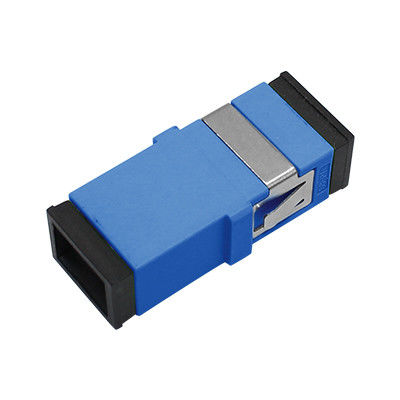

SC UPC SX Волоконно-оптический адаптер без фланца с металлической или пластиковой рамой и керамическим или металлическим ручкой
