Параметр фитингов соединительных звеньев приложения

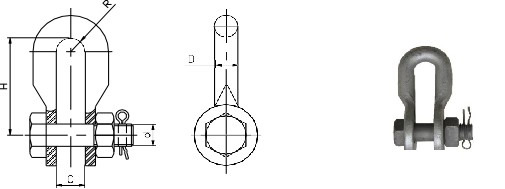

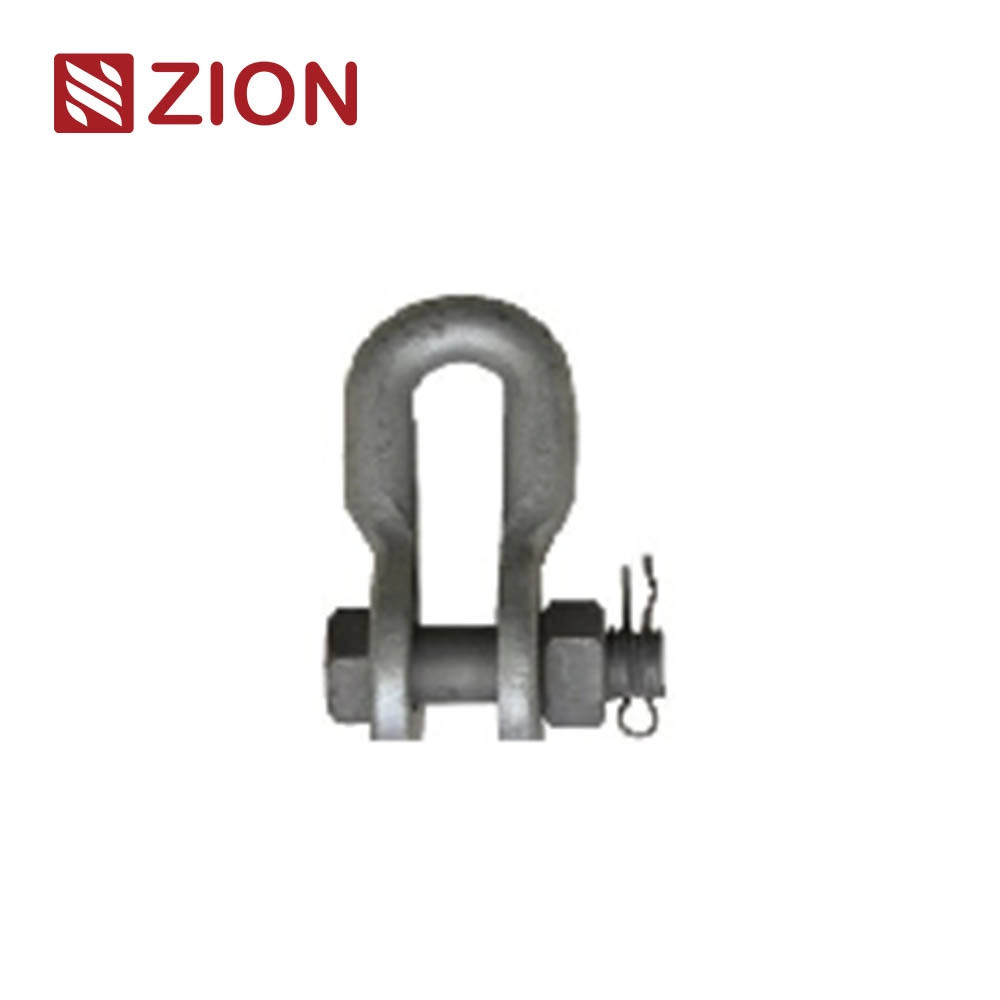

У-Клевис

Модель			Основные размеры (мм)										Неисправная нагрузка ((kN)					Масса ((kg)
			c		d		D		H		R
ZC-U-6			22		14		16		75		12		60					0.4
ZC-U-7			20		16		16		80		10		70					0.5
ZC-U-10			22		18		18		85		11		100					0.6
ZC-U-12			24		22		20		90		12		120					1
ZC-U-16			26		24		22		95		13		160					1.5
ZC-UL-7			20		16		16		120		22		70					0.7
ZC-UL-10			22		18		18		140		24		100					0.9
ZC-UL-12			24		22		20		140		18		120					1.1

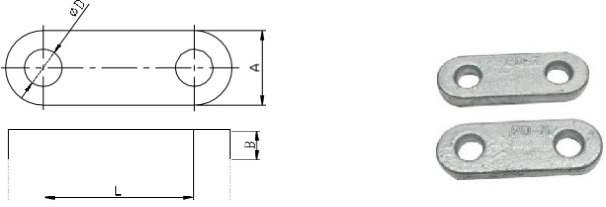

Завязка

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			d			Л			H			В
ZC-PD-7			16			18			70			40			70				0.5
ZC-PD-10			16			20			80			40			100				0.7
ZC-PD-12			16			24			100			40			120				0.9
ZC-PD-16			22			26			130			60			160				1.4

Сцепление глаз

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			В		h		H		b		В.		φ
ZC-ZH-7			24		57		95		16		16		20		70				0.5
ZC-ZH-10			24		57		100		16		18		20		100				1.1
ZC-ZH-12			24		65		115		16		18		24		120				1.2
ZC-ZH-16			26		75		135		18		22		26		160				1.8

PS-Шакл

Модель			Основные размеры (мм)										Неисправная нагрузка ((kN)					Масса ((kg)
			В		В.		М		D		H
ZC-PS-7			18		16		16		16		90		70					0.6
ZC-PS-10			20		18		18		18		90		100					0.9
ZC-PS-12			20		20		22		22		95		120					1.5
ZC-PS-16			26		24		24		24		155		160					2.2

Цепная связь

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			В				d				Л
ZC-PH-7			20				16				80				70				0.4
ZC-PH-10			22				18				100				100				0.6
ZC-PH-12			24				20				120				120				0.9
ZC-PH-16			26				22				140				160				1.5

З-Шекл

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			C1			С2			М			H
ZC-Z-7			18			18			16			60			70				0.6
ZC-Z-10			20			20			18			70			100				0.8
ZC-Z-12			24			24			22			80			120				1.3
ZC-Z-16			26			26			24			90			160				2.5

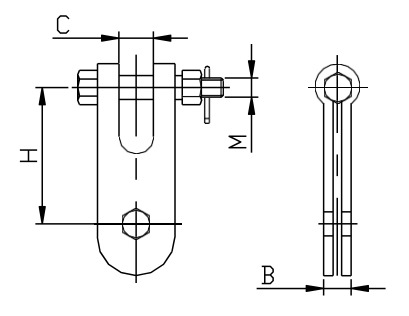

П-завязка

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			В.			В			М			H
ZC-P-7			6			18			16			60			70				0.6
ZC-P-10			8			20			18			70			100				0.8
ZC-P-12			10			24			22			80			120				1.3
ZC-P-16			12			26			24			90			160				2.5

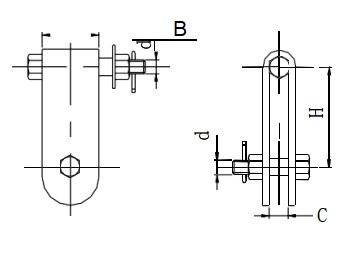

Застежка ZS

Модель			Основные размеры (мм)										Неисправная нагрузка ((kN)					Масса ((kg)
			В		В.		М		D		H
ZC-ZS-7			18		16		16		16		60		70					0.6
ZC-ZS-10			20		18		18		18		70		100					0.9
ZC-ZS-16			26		26		24		26		90		160					1.9

UB-Shackle

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			c			d			H			В.
ZC-UB-7			18			16			70			45			70				0.75
ZC-UB-10			20			18			80			45			100				1.08
ZC-UB-12			24			22			100			60			120				2.28
ZC-UB-16			26			24			100			60			160				2.9

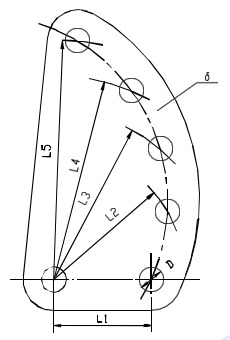

Площадка регулировки (тип DB)

Модель		Основные размеры (мм)														Неисправная нагрузка ((kN)			Масса ((kg)
		D		δ		L1		L2		L3		L4		L5
ZC-DB-7		18		16		70		95		120		145		170		70			1.7
ZC-DB-10		20		16		80		110		140		170		200		100			2.7
ZC-DB-12		24		16		100		135		170		205		240		120			3.2
ZC-DB-16		26		18		120		125		140		155		170		160			4.1

Пластина для иконы

Модель			Основные размеры (мм)												Неисправная нагрузка ((kN)				Масса ((kg)
			c			d			H			В.
ZC-L-1040			16			70			18			400			100				4.4
ZC-L-1240			16			70			18			400			120				4.7
ZC-L-1640			18			100			20			400			160				5.9
ZC-L-2140			16			100			20			400			210				7
ZC-L-2540			16			110			24			400			250				9
ZC-L-3040			18			110			26			400			300				10

Скрученный ремень ((тип GD)

Модель		Основные размеры (мм)														Неисправная нагрузка ((kN)			Масса ((kg)
		Л		Я...		φ		М		H		В.		h
ZC-GD-12		250		112		24		22		12		16		40		100			1.7
ZC-GD-12 A		250		130		24		22		8		22		40		120			1.6
ZC-GD-21 S		250		112		26		24		12		20		40		210			2.1

Регулирующая табличка ((TypePT)

Модель	Основные размеры (мм)																Неисправная нагрузка ((kN)			Масса ((kg)
	L0		L1		L2		М		D		В.		В		Л
ZC-PT-07	45		30		45		16		18		16		18		225-345		70			2
ZC-PT-10	50		40		50		18		20		16		20		250-390		100			2.9
ZC-PT-12	60		45		60		22		24		16		24		300-465		120			5.2
ZC-PT-16	65		50		60		24		26		18		26		325-505		160			7
