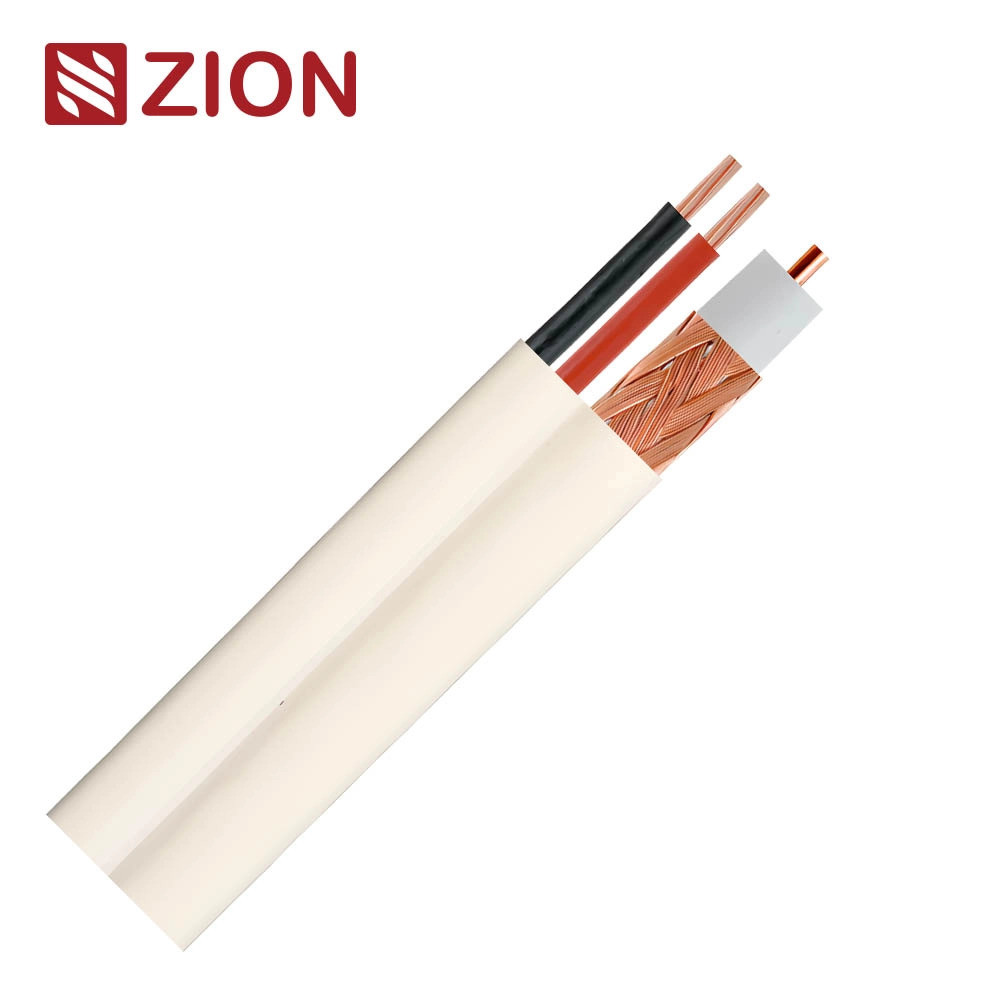

| RG59/U+2/18AWG CMP UL Сертификат |
| Ключевая информация и параметры конструкции: |
| SKU: |
7102028 |
 |
| Номер сертификата UL: |
Е541136 |
| Стандарты |
UL 444 & CSA C22.2 No.214
Кабели связи |
| Компонент 1 |
Коаксиальный кабель RG59 |
| Материал внутреннего проводника |
Твердая голая медь (BC) |
| Размер внутреннего проводника |
0.032"/20AWG/0.813±0.008 мм |
| Изоляционный материал |
ФЭП из пенообразующей кожи |
| Размер изоляции |
00,134±0,006"/3,40±0,15 мм |
| Щит 1 |
Медь, алюминиевая плетенная проволока |
| 95% охвата |
| Nom.Dia: 0,154±0,006 ′′ / 3,91±0,15 мм |
| Куртка |
Материал: Пленум ПВХ |
| Нормальная толщина: 0,018" ((0,46 мм) |
| ОД: 0,197±0,008" (5,0±0,2 мм) |
| Компонент 2 |
2C18AWG Кабель питания |
| Материал внутреннего проводника |
Твердая голая медь (BC) |
| Размер внутреннего проводника |
7×0,0152"/18AWG/7×(0,386±0,004 мм) |
| Диэлектрический материал |
Пленум ПВХ |
| Диэлектрический размер |
0.060"/1.52±0.10 мм |
| Куртка |
Материал: Пленум ПВХ |
| Нормальная толщина: 0,015" ((0,38 мм) |
| ОД: 0,150±0,008" (3,8±0,2 мм) |
| Применение |
Аудио/видео |
| Камеры наблюдения |

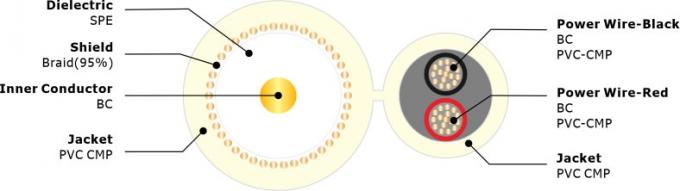

| Поперечное сечение: |
|
|
| Электрические характеристики и физические свойства: |
| Сопротивление проводника COAX |
340,4 Ом/км. 10,5 Ом/1000 футов. |
| Сопротивление силового проводника |
210,7 Ом/км. 6,6 Ом/1000 футов. |
| Пропускная способность |
52.5 pF/m. Nom. 16 pF/ft. Nom. |
| Импеданс |
75 ± 3 Ω |
| Убытки от возврата |
20 дБ (1-300 МГц) 100% проверенный |
| Скорость размножения |
84% Нома. |
| Испытание зажигания (VAC) |
2500 В |
| Диапазон температуры работы |
-20 до 75°C (-4 до 167°F) |
| RoHS |
Соответствует |
| Ослабление ((20°C): |
| Частота (MHZ) |
Максимальное затухание ((dB/100ft) |
Максимальное затухание (dB/100m) |
| 1 |
0.30 |
0.98 |
| 10 |
0.97 |
3.18 |
| 50 |
2.40 |
7.87 |
| 100 |
3.40 |
11.15 |
| 200 |
4.85 |
15.90 |
| 400 |
7.00 |
22.95 |
| 700 |
9.50 |
31.15 |
| 900 |
11.10 |
36.39 |
| 1000 |
12.00 |
39.34 |
| *Вышеприведенные данные предназначены только для справки, преобладает отчет о испытаниях по фактическому заказу. |
| Информация о заказах: |
| Маркировка |
HANGZHOU ZION 7102028 RG59/U 20AWG/1C+18AWG 2/C
E541136 ((UL) C ((UL) CMP 75C RoHS Compliant ××××FT |
| Пакет |
1000ft/Pull Box или Wooden Spool (или по запросу клиента) |
| Время доставки |
Обычно через 25 дней после получения депозита. |
| Бренд |
" Хеллосигнал "®ИНО ОЭМ |
| Онлайн-сервис: |
| Wechat |
+86 15088607575 |
| Whatsapp |
+86 15088607575 |
| Электронная почта |
info@zion-communication.com |
| OEM обслуживание на заказ: |
| Цвет |
Мы можем настроить цвет куртки на основе RAL Classic |
| Печать |
Мы можем напечатать слова на пиджаке |
| Упаковка и маркировка |
Мы можем настроить катушку, картон и дизайн этикетки. |
