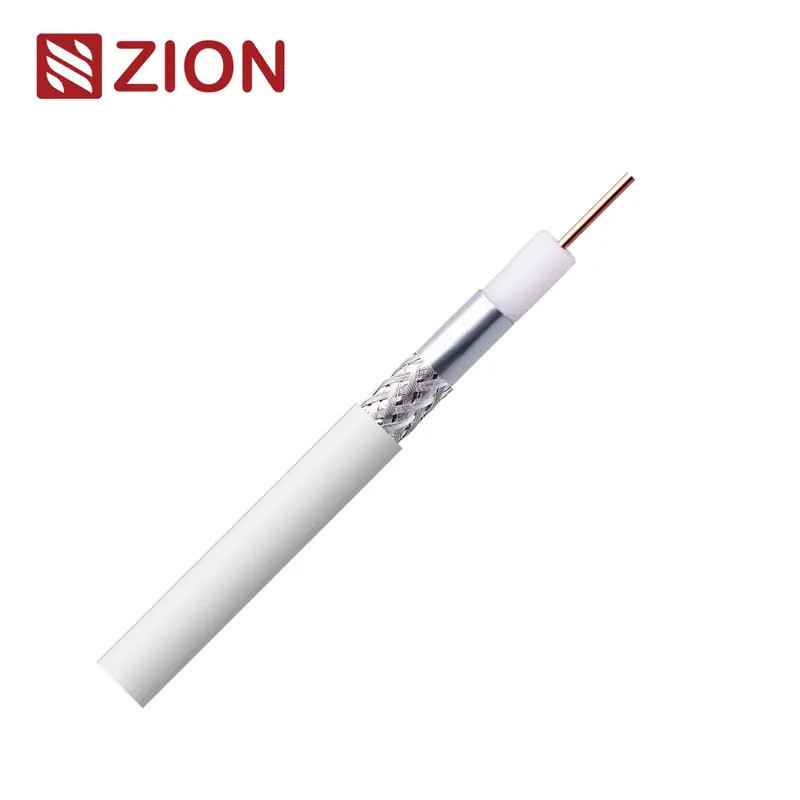

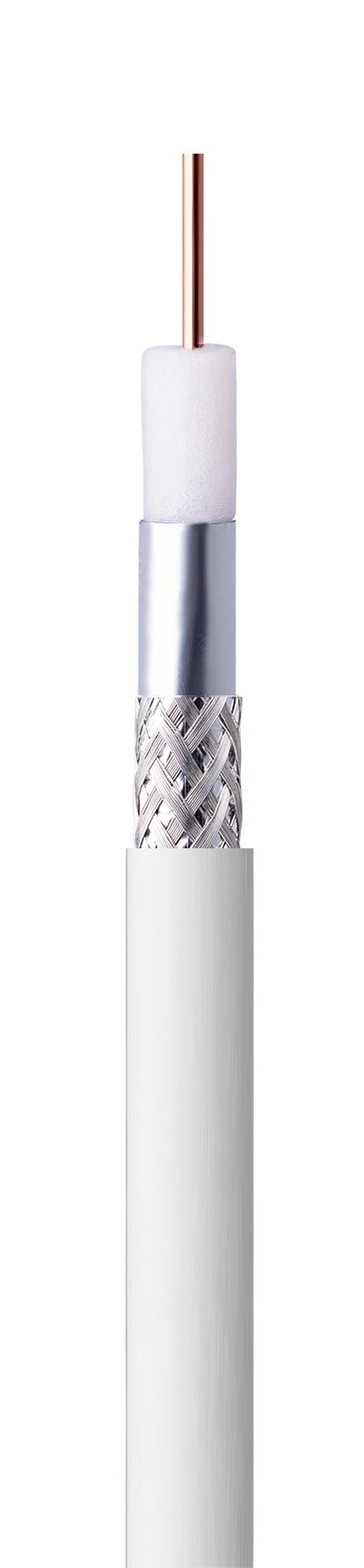

RG6+ кабель с BRD703 SA класса A++ Eca - высококачественное решение передачи сигнала

Ключевая информация и параметры конструкции:

SKU:

7170001

Класс КПР

Ека

Стандарты

EN50117-9-2
CEI-UNEL 36762
EN50575

Материал внутреннего проводника

Простая медь (Cu)

Размер внутреннего проводника

10,13 ± 0,02 мм

Изоляционный материал

Пенополиэтилен ((PEG)

Размер изоляции

40,75 ± 0,10 мм

Щит 1

Алюминиевая/полистейная лента (AL/PET)

Удаление от воды (диэлектрическое)

Железо1

Щит 2

Пряжа для плетения из меди (CuSn)

72% охвата

Куртка

Материал: LSZH

ОД: 6,60 ± 0,10 мм

Цвет: белый/черный или по заказу

Применение

DOCSlS 3.1 (данные по коаксиальной системе)
CATV
4K-UHD
Внутренние + наружные установки

Электрические характеристики и физические свойства:

Характерная импеданс

200 МГц 75±3 Омм

Капацитанция (@1кГц)

52 ± 2 pF/m.Nom

Соотношение скорости

85% Nom.

Сопротивление внутреннего проводника

18 Ω/км

Сопротивление внешнего проводника

100,7 Ω/км

Сопротивление петли

280,7 Ω/км

Лист Изоляционное напряжение

3 кВ

Максимальный ток (Ieff)

8 А

Убытки структурной доходности (SRL)

5 - 470 МГц

> 30 дБ

470 - 1000 МГц

> 28 дБ

1000 - 2000 МГц

> 26 дБ

2000 - 3000 МГц

> 22 дБ

Скрининг Атенуация ((SA)
SA-класс A++

30 - 1000 МГц

> 110 дБ

1000 - 2000 МГц

> 105 дБ

2000 - 3000 МГц

> 90 дБ

Импеданс передачи

5-30 МГц

<20,5 мОм/м

Минимальный радиус изгиба

35/70 мм

Максимальная сила тяги кабеля

150 N

Операционная температура

-20 / +80 °C

Ослабление (при 20°C)

Частота (MHZ)

Максимальное затухание (dB/100m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*Вышеприведенные данные предназначены только для справки, преобладает отчет о испытаниях по фактическому заказу.

Информация о заказах:

Маркировка

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA класс A++ Eca EN50117-9-2 DDMMYY 001M-100M

Пакет

100M/Roll, 300M/WS (или по запросу клиента)

Время доставки

Обычно через 25 дней после получения депозита.

Бренд

HELLOSIGNAL® или OEM
