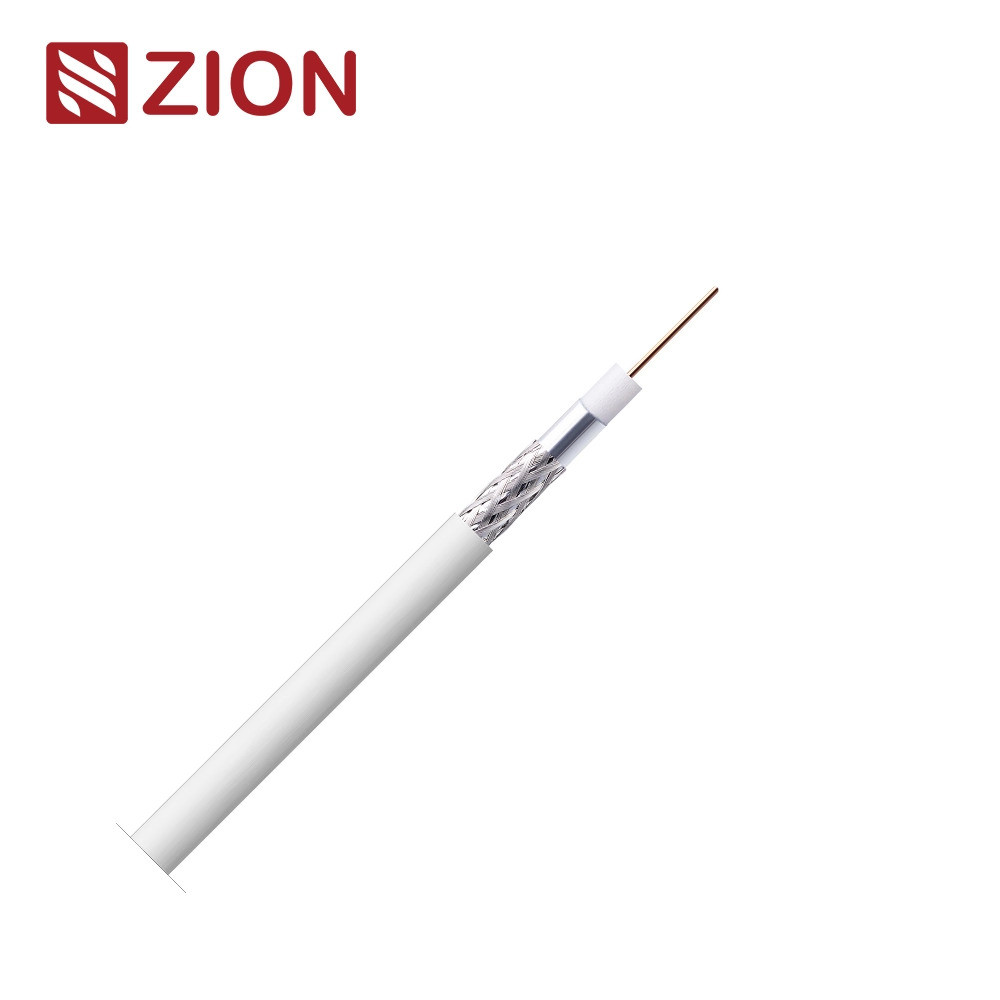

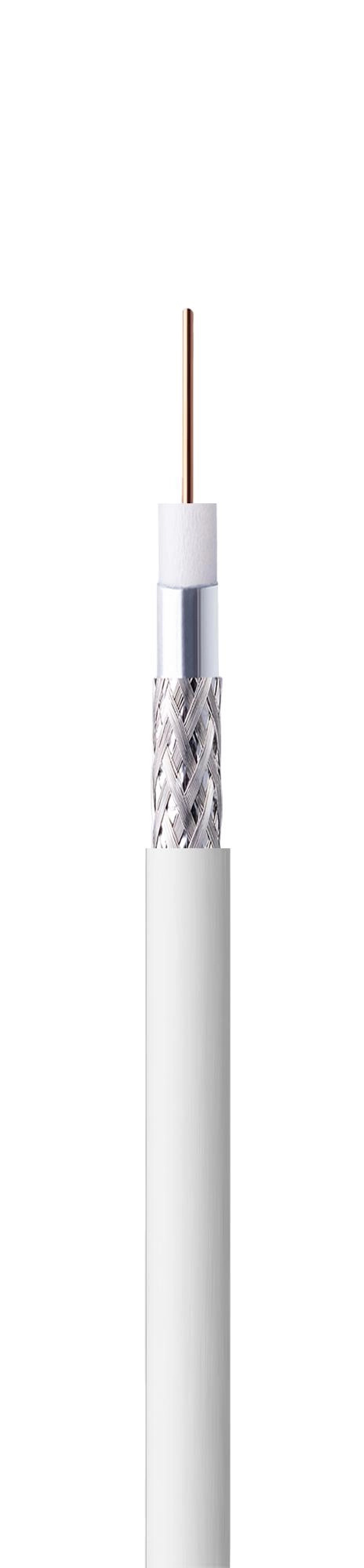

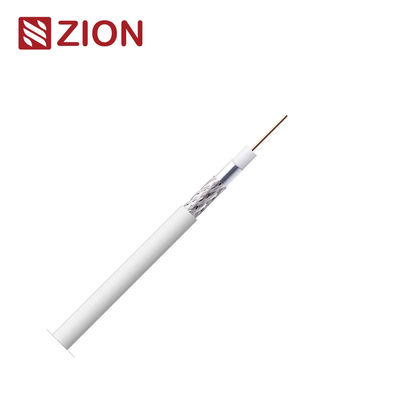

Мини RG59 кабель - SA класс A Eca для надежной передачи сигнала

Ключевая информация и параметры конструкции:

SKU:

7170301

Класс КПР

Ека

Стандарты

EN50117-9-2
CEI-UNEL 36762
EN50575

Материал внутреннего проводника

Простая медь (Cu)

Размер внутреннего проводника

0.41 ± 0,02 мм

Изоляционный материал

Пенополиэтилен ((PEG)

Размер изоляции

10,90 ± 0,10 мм

Щит 1

Al/Pet/Al+Sur

Щит 2

Пряжа для плетения из меди (CuSn)

70% охвата

Куртка

Материал: PVC

ОД: 3,60 ± 0,10 мм

Цвет: белый/черный или по заказу

Применение

Установка в помещении

Электрические характеристики и физические свойства:

Характерная импеданс

200 МГц 75±3 Омм

Капацитанция (@1кГц)

55±3 пФ/м

Соотношение скорости

82% Nom.

Сопротивление внутреннего проводника

310 Ω/км

Сопротивление внешнего проводника

30 Ω/km

Сопротивление петли

340 Ω/км

Лист Изоляционное напряжение

2.5 кВ

Максимальный ток (Ieff)

Убытки структурной доходности (SRL)

5 - 470 МГц

> 25 дБ

470 - 1000 МГц

> 21 дБ

1000 - 2000 МГц

> 20 дБ

2000 - 3000 МГц

> 18 дБ

Скрининг Атенуация ((SA)
SA-класс A++

30 - 1000 МГц

> 85 дБ

1000 - 2000 МГц

> 85 дБ

2000 - 3000 МГц

> 75 дБ

Импеданс передачи

5-30 МГц

<10 мОм/м

Минимальный радиус изгиба

26/52 мм

Максимальная сила тяги кабеля

90 N

Операционная температура

-20 / +80 °C

Ослабление (при 20°C)

Частота (MHZ)

Максимальное затухание (dB/100m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*Вышеприведенные данные предназначены только для справки, преобладает отчет о испытаниях по фактическому заказу.

Информация о заказах:

Маркировка

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Класс А Эка
EN50117-9-2 DDMMYY 001M-100M

Пакет

100M/Roll, 300M/WS (или по запросу клиента)

Время доставки

Обычно через 25 дней после получения депозита.

Бренд

HELLOSIGNAL® или OEM

Онлайн-сервис:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Электронная почта

info@zion-communication.com

OEM обслуживание на заказ:

Цвет

Мы можем настроить цвет куртки на основе RAL Classic

Печать

Мы можем напечатать слова на пиджаке

Упаковка и маркировка

Мы можем настроить катушку, картон и дизайн этикетки.
