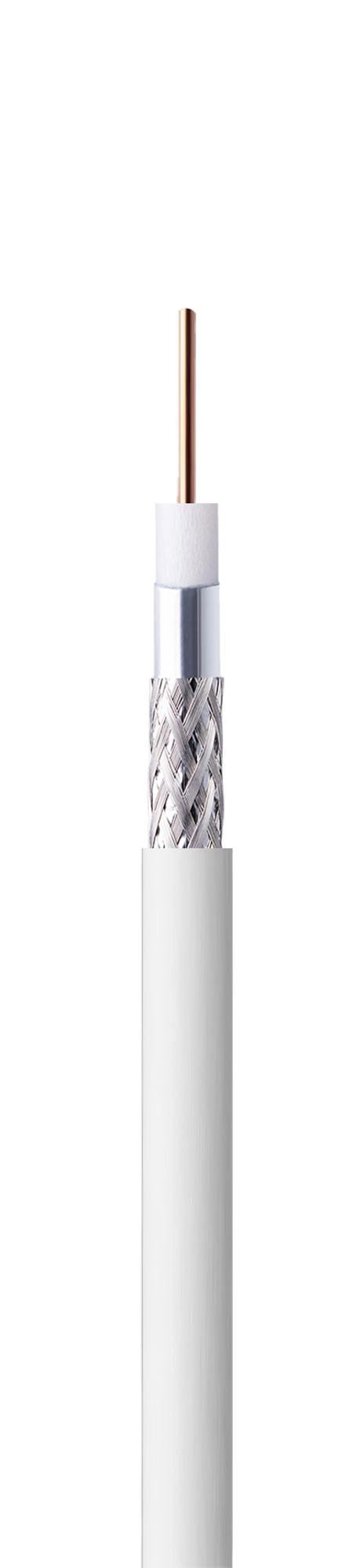

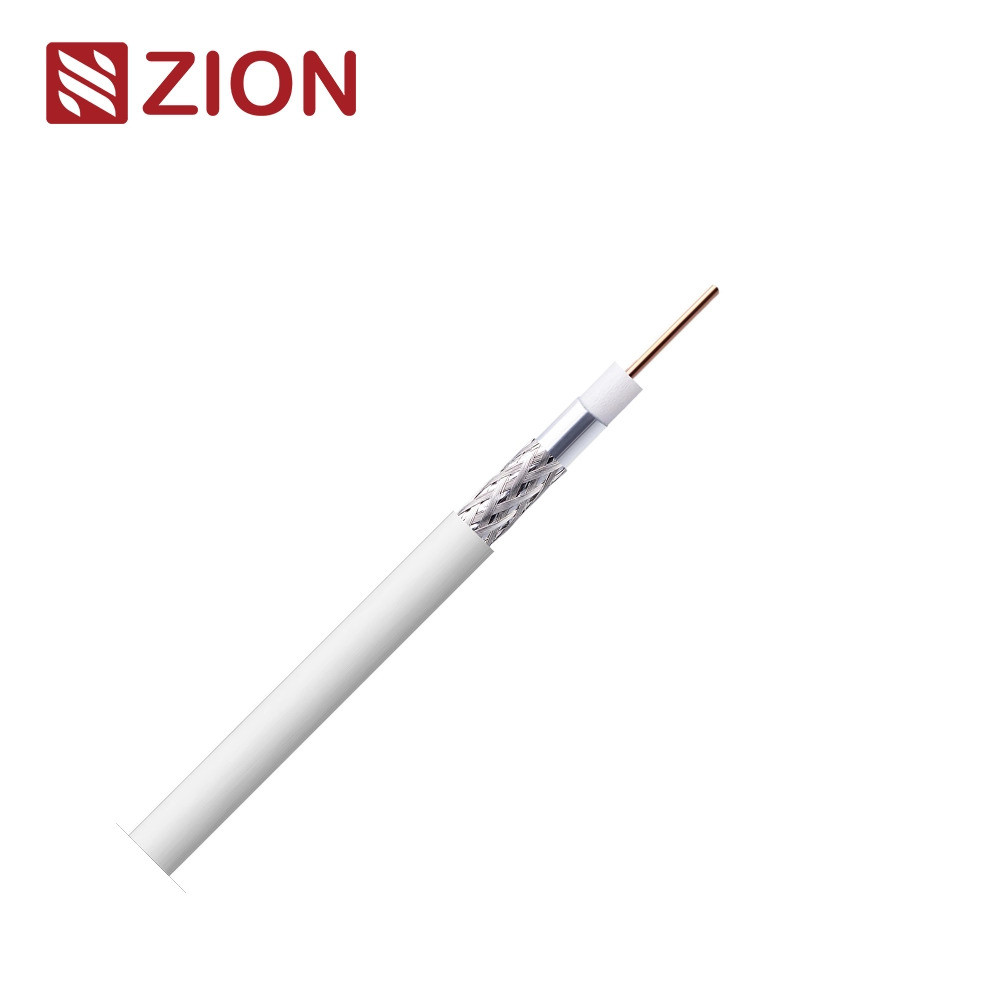

RG59 кабель с SA класса A Eca - качественное решение передачи сигнала

Ключевая информация и параметры конструкции:

SKU:

7170302

Класс КПР

Ека

Стандарты

EN50117-9-2
CEI-UNEL 36762
EN50575

Материал внутреннего проводника

Простая медь (Cu)

Размер внутреннего проводника

00,80 ± 0,02 мм

Изоляционный материал

Пенополиэтилен ((PEG)

Размер изоляции

30,50 ± 0,10 мм

Щит 1

Al/Pet/Al

Щит 2

Пряжа для плетения из меди (CuSn)

Покрытие 65%

Куртка

Материал: PVC

ОД: 5,00 ± 0,10 мм

Цвет: белый/черный или по заказу

Применение

DOCSIS 3.1 (данные по коаксиальной системе)
CATV
4K-UHD
Установка в помещении

Электрические характеристики и физические свойства:

Характерная импеданс

200 МГц 75±3 Омм

Капацитанция (@1кГц)

52 ± 2 pF/m.Nom

Соотношение скорости

85% Nom.

Сопротивление внутреннего проводника

35 Ω/km

Сопротивление внешнего проводника

180,60 Ω/км

Сопротивление петли

530,60 Ω/км

Лист Изоляционное напряжение

2.5 кВ

Максимальный ток (Ieff)

4 А

Убытки структурной доходности (SRL)

5 - 470 МГц

> 30 дБ

470 - 1000 МГц

> 28 дБ

1000 - 2000 МГц

> 26 дБ

2000 - 3000 МГц

> 22 дБ

Скрининг Атенуация ((SA)
SA-класс A++

30 - 1000 МГц

> 90 дБ

1000 - 2000 МГц

> 75 дБ

2000 - 3000 МГц

> 65 дБ

Импеданс передачи

5-30 МГц

< 9mOhm/m

Минимальный радиус изгиба

25/50 мм

Максимальная сила тяги кабеля

90 N

Операционная температура

-20 / +70 °C

Ослабление (при 20°C)

Частота (MHZ)

Максимальное затухание (dB/100m)

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*Вышеприведенные данные предназначены только для справки, преобладает отчет о испытаниях по фактическому заказу.

Информация о заказах:

Маркировка

HANGZHOU ZION 7170302 75 OHM RG59 SA Класс А Эка
EN50117-9-2 DDMMYY 001M-100M

Пакет

100M/Roll, 300M/WS (или по запросу клиента)

Время доставки

Обычно через 25 дней после получения депозита.

Бренд

HELLOSIGNAL® или OEM

Онлайн-сервис:

Wechat

+86 15088607575

Whatsapp

+86 15088607575

Электронная почта

info@zion-communication.com

OEM обслуживание на заказ:

Цвет

Мы можем настроить цвет куртки на основе RAL Classic

Печать

Мы можем напечатать слова на пиджаке

Упаковка и маркировка

Мы можем настроить катушку, картон и дизайн этикетки.
