1. Затухание:

   • Г.652.Д:
     • @1310 нм: ≤0,36 дБ/км
     • @1550 нм: ≤0,22 дБ/км
   • Г.655:
     • @1310 нм: ≤0,40 дБ/км
     • @1550 нм: ≤0,23 дБ/км
   • Многомодовый 50/125 мкм:
     • @850 нм: ≤3,0 дБ/км
     • @1300 нм: ≤1,0 дБ/км
   • Многомодовый 62,5/125 мкм:
     • @850 нм: ≤3,0 дБ/км
     • @1300 нм: ≤1,0 дБ/км

2. Пропускная способность (только многомодовые волокна):

   • 50/125 мкм:
     • @850 нм: ≥500 МГц·км
     • @1300 нм: ≥1000 МГц·км
   • 62,5/125 мкм:
     • @850 нм: ≥200 МГц·км
     • @1300 нм: ≥600 МГц·км

3. Поляризационная модовая дисперсия (PMD):

   • Индивидуальное волокно:
     • Г.652.Д:≤0,20 пс/√км
     • Г.655:≤0,20 пс/√км
   • Значение проектной ссылки:
     • ≤0,10 пс/√км как для G.652.D, так и для G.655.

Технические данные:

1. Количество волокон:

   • Варианты варьируются от 6 до 288 волокон.

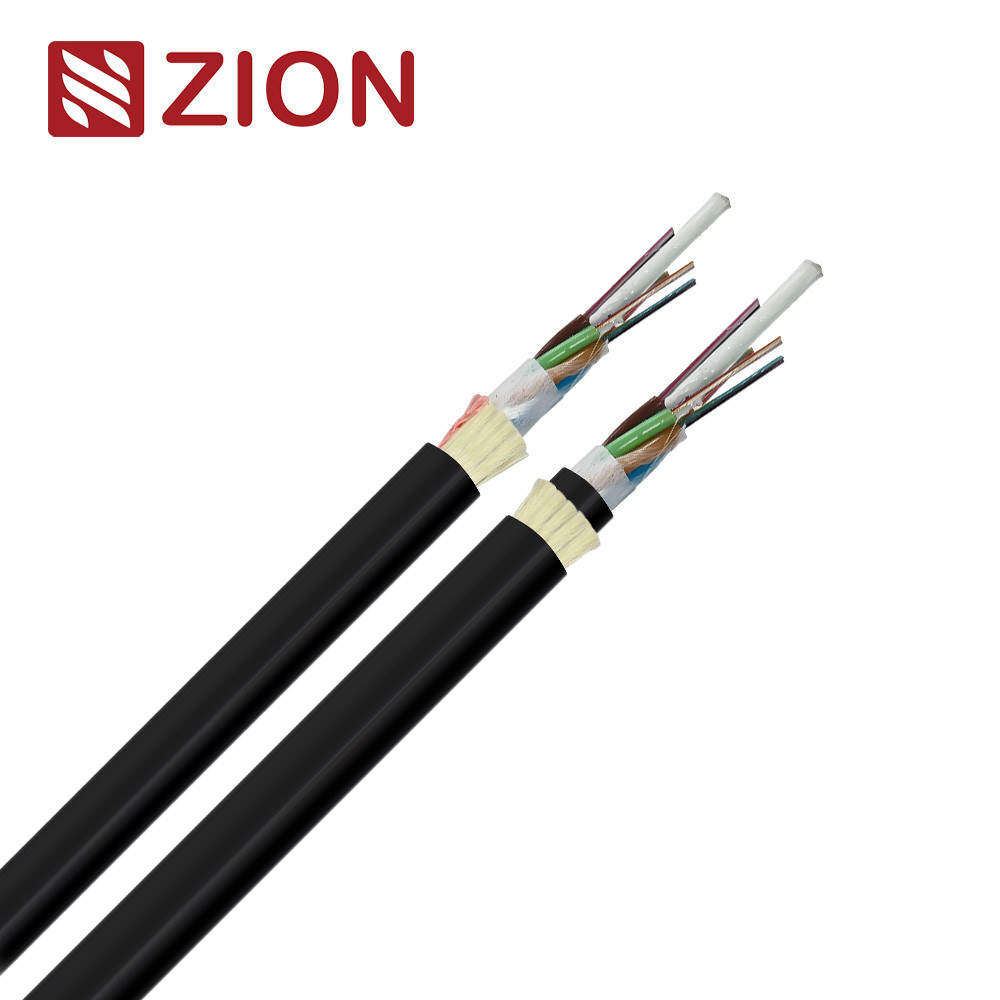

2. Свободная конструкция трубки:

   • Конфигурации: 1х6, 2х6, 4х6, 4х12, 6х12, 8х12, 12х12, 24х12.
   • Внешний диаметр: регулируется от 1,5 мм до 2,5 мм в зависимости от конструкции и количества волокон.

3. Член Центральной силы:

   • Материал: пластик, армированный стекловолокном (GFRP).
   • Диаметр: регулируемый (от 1,8 мм до 3,7 мм).
   • Некоторые конструкции включают центральный силовой элемент с полиэтиленовым покрытием.

4. Блокировка воды:

   • Материал: Водоблокирующая лента.

5. Член периферийной силы:

   • Материал: арамидная пряжа.

6. Внешняя оболочка:

   • Толщина: обычно 1,8 мм (регулируется от 1,5 мм до 2,0 мм).

7. Размеры кабеля:

   • Типичный диаметр: от 9,5 мм до 20,2 мм.
   • Доступны регулируемые конструкции.

8. Условия эксплуатации:

   • Диапазон температур: от -40°C до +70°C.
   • Макс. Пролет: от 50 м до 150 м (в зависимости от конструкции и условий).
   • Климатические условия: рассчитаны на отсутствие льда и максимальную скорость ветра 25 м/с.

Дополнительные примечания:

• Структура кабеля и количество волокон могут быть настроены в соответствии с конкретными требованиями заказчика.
• Диаметр и вес кабеля могут варьироваться в зависимости от конструкции.
• При расчетах пролета следует учитывать местные климатические условия для обеспечения оптимальной производительности.

Оптоволокно Datas-SM

Ключевые параметры и результаты тестирования

Оптические свойства:

1. Коэффициент затухания (дБ/км):

   • На разных длинах волн (850 нм, 1310 нм, 1550 нм и т. д.) все значения соответствуют рекомендациям ITU-T или улучшаются, обеспечивая минимальные потери сигнала.

2. Коэффициент дисперсии:

   • На длинах волн от 1285 до 1625 нм значения дисперсии соответствуют требованиям высокой производительности передачи.

3. Эффективный групповой показатель преломления (EGRI):

   • Стабильно на длинах волн 1310, 1550 и 1625 нм для всех типов волокон.

4. Макропотери на изгиб:

   • Чрезвычайно низкие потери на изгибе даже при небольших радиусах (например, 10 мм), особенно для волокон G.657.A1/A2, подходящих для плотной прокладки.

5. Экологические характеристики:

   • Долговечность при циклическом изменении температуры, выдерживании водой и испытаниях на старение демонстрирует надежную устойчивость к воздействию окружающей среды.

Механические испытания:

1. Предел прочности (IEC 794-1-E1):

   • Отсутствие разрыва волокна или повреждения оболочки при растягивающей нагрузке 5000 Н.

2. Испытание на разрушение (IEC 60794-1-E3):

   • Отсутствие разрыва волокна или повреждения оболочки при нагрузке 3000 Н/100 мм.

3. Испытание на удар (IEC 60794-1-E4):

   • Отсутствие поломок при многократных ударах с энергией 4,5 Нм.

4. Повторный изгиб (IEC 60794-1-E6):

   • Изменение потерь составляет ≤0,1 дБ за 30 циклов при диаметре изгиба 20xOD.

5. Испытание на кручение (IEC 60794-1-E7):

   • Сохраняет целостность после поворотов на ±90° в течение 10 циклов с натяжением 150 Н.

6. Проникновение воды (МЭК 60794-1-F5B):

   • Отсутствие утечек воды через 24 часа при высоте воды 1 м.

7. Циклическое изменение температуры (IEC 60794-1-F1):

   • Отсутствие изменения потерь >0,1 дБ при изменении температуры (от -20°C до +40°C).

8. Сложный поток (IEC 60794-1-E14):

   • Отсутствие текучести соединения через 24 часа при 70°C.

9. Испытание оболочки высоким напряжением:

   • Отсутствие пробоя при приложенном высоком напряжении (толщина оболочки 9×).

Заключение:

Волоконно-оптический кабель соответствует международным стандартам (IEC, ITU-T и т. д.) или превосходит их.оптические, механические и экологические показатели производительности, подтвердив его пригодность к использованию в разнообразных и сложных условиях. Прочная конструкция обеспечивает высокую надежность приложений в современных телекоммуникационных сетях, включая системы PON, магистральные сети и сети доступа.

Маркировка кабеля и цвета волокон
Маркировка оболочки

КОМПАНИЯ Название оптоволоконного кабеля Кол-во жил G.652D 2024 XXXXм

КОМПАНИЯ: Торговая марка производителя
2024: Год выпуска
Название оптоволоконного кабеля: Тип кабеля
G.652D: одномодовое оптическое волокно с N жилами (Рекомендация МСЭ-Т G.652D).
XXXXm: Отметка метров

*Маркировка наносится через каждый 1 метр;
** «G.652D» означает Рекомендацию МСЭ-Т. Одномодовое оптическое волокно G.652 с низким пиком воды (LWP).

Также возможно в соответствии с маркировкой кабеля клиента.
1 Цвет маркировки белый,
2. Допускается случайная маркировка неясной длины, если обе соседние маркировки четкие.
3 Оба конца кабеля закрыты термоусадочными заглушками для предотвращения попадания воды.

Цвет волокна и цветовой код связующего: согласно EIA/TIA 598B.

Технические данные OEM-структуры

Эти данные содержат ключевые технические характеристики конструкций оптоволоконных кабелей OEM, обеспечивая их адаптируемость к конкретным требованиям клиентов. В этой информации освещаются структурные, материальные и эксплуатационные аспекты кабелей.

Ключевые технические детали:

Конфигурация дизайна:

• Структура кабеля (трубка + наполнитель + силовой элемент):
  • Для 12 волокон: 3+2+1
  • Для 24 волокон: 1+4+1
  • Для 48 волокон и более: 1+4+1

Материал и размеры:

1. Тип волокна:

   • Одномодовое волокно: ITU-T G.652.D

2. Член Центральной силы:

   • Материал: FRP или стальная проволока
   • Диаметр: 1,2 мм (стеклопластик) или 1,0 мм (стальная проволока)

3. Свободная трубка:

   • Материал: ПБТ
   • Диаметр: 2,1 мм или 1,8 мм.

4. Наполнитель:

   • Материал: ПП
   • Диаметр: 1,8 мм

5. Водоблокирующий слой:

   • Материал: водоблокирующая пряжа и водоблокирующая лента.

6. Член прочности пряжи:

   • Материал: арамидная пряжа

7. Внешняя оболочка:

   • Материал: ПНД
   • Толщина:
     • 12 волокон: 0,8 мм
     • 24 волокна: 1,6 мм
     • 48 волокон: 1,9 мм
   • Цвет: Черный

Размеры и вес кабеля:

• Диаметр кабеля:
  • 12 волокон: 9,0 мм
  • 24 волокна: 13,0 мм
• Вес кабеля:
  • 12 волокон: 75 кг/км
  • 24 волокна: 95 кг/км

Механические и экологические характеристики:

1. Максимальное напряжение установки:
   • 2400 Н
2. Минимальный радиус изгиба:
   • Без натяжения: 10×диаметр кабеля
   • При максимальном натяжении: 20×диаметр кабеля
3. Температурные диапазоны:
   • Установка: от -20°C до +60°C
   • Транспортировка и хранение: от -40°C до +70°C.
   • Эксплуатация: от -40°C до +70°C

Краткое содержание:

Эта конструкция оптоволоконного кабеля OEM обеспечивает баланс между долговечностью и производительностью, обеспечивая надежную работу в различных условиях окружающей среды. Его модульная конфигурация (количество волокон, силовые элементы и размеры свободных трубок) и прочные материалы (ПЭВП, ПБТ, арамидная нить) позволяют широко использовать его в телекоммуникациях, обеспечивая соответствие отраслевым стандартам и конкретным потребностям клиентов.

Упаковка и маркировка

1. Упаковка

1.1 Каждая длина кабеля должна быть намотана на деревянный барабан, подходящий для транспортировки на большие расстояния.

1.2 Покрыт пластиковым буферным листом.

1.3 Герметизация прочными деревянными рейками.

1.4. Для испытаний отводится не менее 1 м внутреннего конца кабеля.

1.5 Длина барабана
- 1.5.1 Стандартная длина барабана 2000-4000м.
- 1.5.2 Одинарная длина не менее 96% стандартной длины на барабан допускается для количества, не превышающего 10% от общей поставки;

1.5.3 Общее количество не меньше заказанного.

2. Маркировка барабана

2.1 Кабельный барабан
- Бренд производителя;
- Стрелка направления крена;
- Положение внешнего конца кабеля указано стрелкой;
- Слово «ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ»;
- Происхождение, Слово «СДЕЛАНО В КИТАЕ»;
- Табличка с предостережением, указывающая правильный метод погрузки, разгрузки и транспортировки кабеля;
- Другая информация о клиенте, такая как номер контракта, номер проекта и пункт назначения доставки. (если необходимо)

2.2 Маркировочная пластина
- Название продукта;
- Тип и размер кабеля;
- Длина барабана;
- Вес брутто/нетто в килограммах;
- Номер барабана в метрах;
- Название производителя;
- год и месяц изготовления;
- Номер проекта, номер контракта или номер заказа на закупку (при необходимости).
