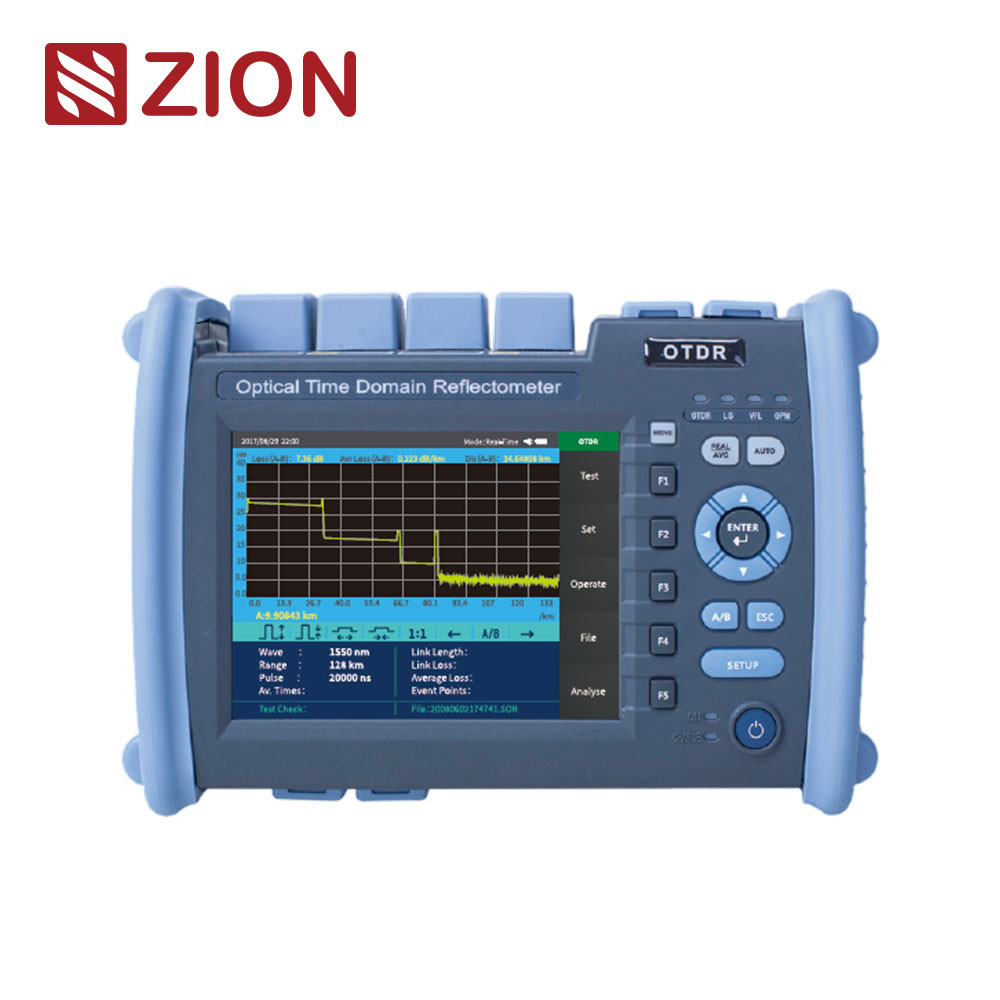

| ZCOTDR-6000P PON OTDR использует 5,6-дюймовый цветный экран, двойную работу клавиши и касания. Он имеет максимальный динамический диапазон 45 дБ и может проникать в 1: 32 оптический разделитель в тесте сети PON;Вся машина интегрирует визуальное местоположение неисправностиКарта событий, оптический счетчик мощности, источник света, тест оптических потерь, функции оптического обнаружения конца лица,многофункциональная интеграция, чтобы помочь клиентам эффективно решать полевые испытания и техническое обслуживаниеОн в основном используется для измерения длины, потерь, качества соединения и других параметров всех видов оптических волокон и кабелей.аварийный ремонт системы связи оптоволоконной системы связи, разработки и производства оптико-волоконного кабеля. |
| Особенности продукта |
|
|
|
|
| • Понный сетевой тест, проникновение 1:32 разделитель |
 |
| • Базовая обработка данных, печать отчетов |
| • Общение без перерывов, онлайн-тест |
| • Номенклатура на китайском и английском языках |
| • Стандартный формат вывода файла SOR |
| • Двойной режим работы клавиши + сенсорного экрана |
| • Интегрированный PON OTDR/VFL/LS/OPM/Event Map/End Face Detection/Optical Loss Test |
| |
| Технические спецификации |
|
|
|
|
| ZCOTDR-6000P PON OTDR |
| Модель |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Длина волны |
1310 нм±20 нм
1550 нм±20 нм |
1625 нм±20 нм
(Фильтрованный) |
1650 нм±5 нм
(Фильтрованный) |
1310nm/1550nm±20nm
1625 нм±20 нм
(Фильтрованный) |
1310/1550 нм±20 нм
1650±5 нм
(Фильтрованный) |
| Фильтр |
/ |
Высокий пропуск> 1595 нм
Изоляция > 40 дБ
(1270nm ~ 1585nm) |
Пропускная полоса
1650nm±7nm
Изоляция> 40 дБ
(1650nm±10nm) |
Высокий пропуск> 1595 нм
Изоляция > 40 дБ
(1270nm ~ 1585nm) |
Пропускная способность 1650nm±7nm
Изоляция > 40 дБ
(1650nm±10nm) |
| Тип волокна |
Г.652 |
| Максимальный динамический диапазон |
37/35 дБ |
38 дБ |
38 дБ |
38/36/36 дБ |
40/38/38 дБ |
42/40/40 дБ |
38/36/36 дБ |
| Скрытая зона событий |
1 м |
00,8 м |
| ATT Скрытая зона |
6м |
| ПОН Скрытая зона |
30 метров |
| Диапазон испытаний |
500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км/128 км/256 км |
| Ширина импульса |
3 нс/5 нс/10 нс/30 нс/50 нс/80 нс/160 нс/320 нс/500 нс/800 нс/1000 нс/3000 нс/5000 нс/8000 нс/10000 нс/20000 нс |
| Точность диапазона |
±(0,75 м+ интервал проб 40,005% xрасстояние испытания) |
| Потеря Резолютлона |
± 0,001 дБ |
| Точность потерь |
± 0,05 дБ/дБ |
| |
| PON OTDR |
| Образцы |
16k-256k |
| Разрешение образца |
0.05м-16м |
| Отражение точно |
± 3 дБ |
| Формат файла |
Формат файла SORStandard |
| Режим измерения потерь |
4-точечный метод /5-точечный метод |
| Уровень безопасности лазера |
Класс II |
| Скорость обновления |
3 Гц (тип.) |
| Хранение данных |
Внутреннее хранилище:s3000 кривых; Внутреннее хранилище: 4G бит |
| Коннектор |
FC/UPC (заменяемые sC,sT) |
| Интерфейс данных |
USB, MiniUSB, 10M/100M Ethernet порт |
| ОПМ |
| Диапазон длины волны |
800nm ~ 1700nm |
| Коннектор |
Универсальное соединение FC/SC/ST |
| Объем испытаний |
-50 дБм~+26 дБм |
| Неопределенность |
± 5% |
| Калибровочная длина волны |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Тип лазера |
FP-LD |
| Длина волны |
Соответствует выходной длине волны OTDR |
| Выходная мощность |
≥-5 дБм |
| Стабильность |
CW,±0,5dB/15min ((Испытание после 15 минут предварительного нагрева) |
| Коннектор |
FC/UPC ((заменяемый sc,sT) |
| Индекс OpticalLoss Test относится к вышеуказанным индексам LS и OPM. |
| Прочие |
| Дисплей |
5.6 дюймовый цветный LCD+ сенсорный экран |
| Силовое питание |
AC/DCAadapter:input: 100V~240V,50/60Hz,0.6А, выход: 12V~19V, 1.5Батарея 7,4 В, 5200 мАч. |
| Рабочая температура |
-10°C~+50°C |
| Температура хранения |
-40°C~+70°C |
| Относительная влажность |
0~95%, неконденсирующие |
| Вес |
< 1,2 кг |
| Размер |
227 мм х 160 мм х 70 мм |
| Функции хоста: PON OTDR/OPM/VFL/Ls/Event Map/Fiber End Detection (дополнительный детектор покупок) /Optical Loss Test |
| |
| Список конфигураций |
|
|
|
|
| Нет, нет, нет. |
Имя |
Количество |
Примечание |
| 1 |
Хозяин |
1 |
|
| 2 |
Адаптер AC/DC |
1 |
|
| 3 |
U диск (содержит программное обеспечение для анализа/Учебное пособие пользователя) |
1 |
|
| 4 |
Пени с сенсорной ручкой |
1 |
|
| 5 |
Линия данных |
1 |
|
| 6 |
Адаптер OTDR SC |
1 |
|
| 7 |
Адаптер OPM SC |
1 |
|
| 8 |
Руководство пользователя |
1 |
|
| 9 |
Сертификация калибровки |
1 |
|
| 10 |
Сертификат/карта гарантии |
1 |
|
| 11 |
Чистый хлопковый кусок |
10 |
|
| 12 |
Кожаная ручка |
1 |
|
| 13 |
Специальный рюкзак для инструмента |
1 |
|
