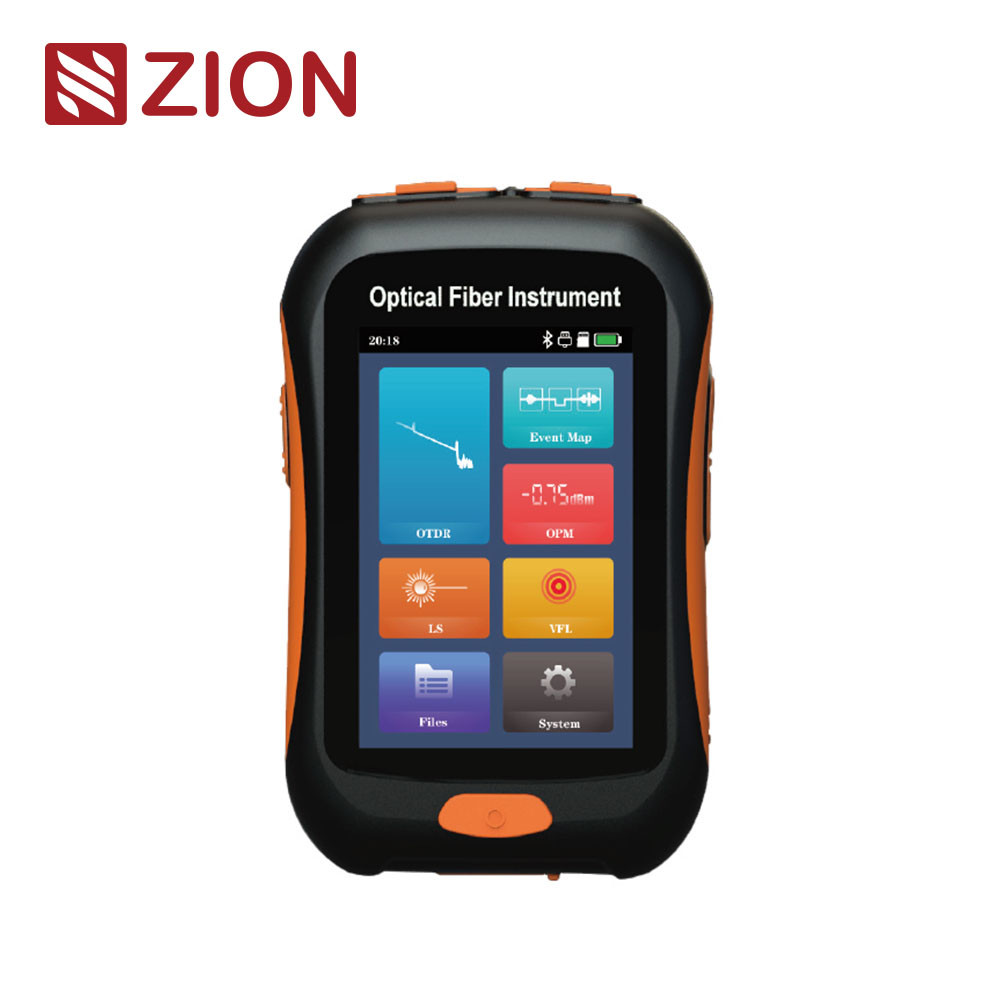

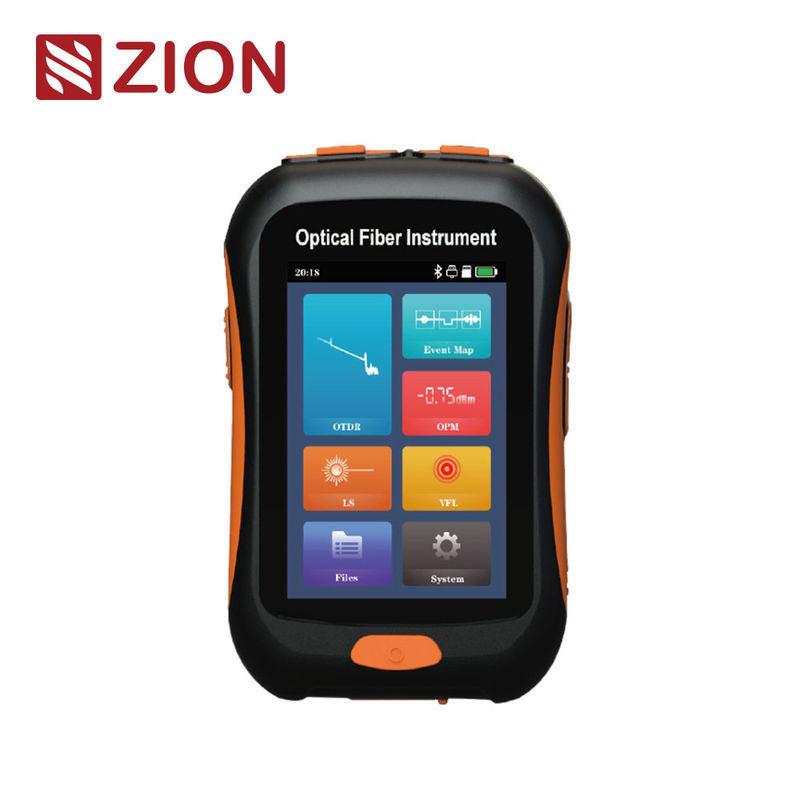

ZCOTDR-2800 Мини-волоконно-оптический рефлектометр временного домена OTDR

ZCOTDR-2800 Mini Fiber Optic Time Domain Reflectometer OTDR

Основная информация

Место происхождения:	китайский
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Нет ограничений.

Лучшая цена Контакт

Вес:

≤ 200 g ((включается батарея)

Размер:

126 мм × 80 мм × 37 мм

Рабочая температура:

-10℃~+50℃

Температура хранения:

-40°C~+70°C

Выделить:

Мини OTDR оптический рефлектометр временного домена

Мини-рефлектометр волокна оптического временного домена

OTDR волокнооптический рефлектометр временного домена

ZCOTDR-2800 Mini OTDR Оптический рефлектометр временного домена

OTDR-2800 Mini OTDR Optical Time Domain Reflectometer является компактным и легким в ношении; он использует 3,5-дюймовый сенсорный экран высокой четкости, поддерживает многоприкосновение и плавную работу.Внутренняя интеграция OTDR, карта событий, оптический счетчик мощности, красный свет, фонарик и другие функции в одном, чтобы удовлетворить различные потребности испытаний в разных случаях.функция OTDR использует длину волны 1550 нм и встроенный высокоэффективный изолятор длины волныОн может выполнять оптические испытания на 1490 нм и 1577 нм ссылках. Он поддерживает до около +10 дБм с возможностью оптического тестирования, а максимальный диапазон измерений составляет 80 км.ZCOTDR-2800 используется для измерения длиныОн может легко проверить точку разрыва, изгиба и точки потери оптического волокна.Подходит для испытаний технического обслуживания линий и аварийного ремонта персоналом по установке и обслуживанию.

Особенности продукта

• площадь соревнований 2,5 м, легко испытать прыгуна 5 м

• Интеллектуальный анализ ссылок (карта событий)

• Интегрированный VFL/OPM/LS, богатый функциями

• Легкий вес и легко переносимый

• Поддержка живых испытаний

• Максимальная дальность 80 км

• Полная скрининговая работа, дружественное взаимодействие человека и компьютера

• Высокопроизводительный процессор, плавное управление

Технические спецификации

OTDR

Тип волокна

G.652 SM

Длина волны

1550 нм±20 нм

Динамический диапазон

20 дБ

Скрытая зона событий

2.5м

ATT слепая зона

10 метров

Диапазон испытаний

100м/300м/500м/1.25км/2.5км/5км/10км/20км/40км/80км

Ширина импульса

5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/100 нс/200 нс/300 нс/500 нс/
800 нс/1μs/2μs/3μs/5μs/8μs/10μs/20μs

Точность в диапазоне

± ((1m+ интервал проб + 0,005%xрасстояние испытания)

Точность потерь

00,01 дБ

Линейность

± 0,05 дБ/дБ

Максимальные точки выборки

≥20000

Максимальное разрешение образца

≤ 0,03 м

Решение потери

00,01 дБ

Порог потерь

0.20 дБ

Разрешение диапазона

00,01 м

OTDR

Индекс преломления

1.00000 ~ 2.00000

Точность отражения

± 3 дБ

Формат файла

Формат файла SOR

Анализ потерь

4-точечный метод /5-точечный метод

Уровень безопасности лазера

Класс II

Коннектор

SC/PC

ОПМ

Диапазон волны

800nm ~ 1700nm

Длина волны

Соответствует OTDR

Калибровочная волна

850/1300/1310/1490/
1550/1625/1650 нм

Тип лазера

Соответствует OTDR

Диапазон испытаний

-70~+10dBm ((необязательно) /
-50~+26 дБм (стандарт)

Сила

≥-5 дБм

Резолюция

00,01 дБ

Стабильность

CW, ±0,5 дБ/15 мин.
(После 15 минут предварительного нагрева)

Неопределенность

± 5%

Коннектор

SC/PC

Коннектор

Универсальный FC/SC/ST

Режим

CW/270Hz/330Hz/1kHz/2kHz

VFL

Прочие

Длина волны

650 нм±20 нм

Дисплей

Полное касание 3,5 дюйма,
320×480, цветный ЖК-экран

Выходная мощность

≥ 10 мВт

Силовое питание

Адаптер AC/DC:
вход: 100В ≈ 240, 50/60Гц, 0,6А
выход: 5В, 2А,
Литийная батарея: 3,7 В, 2200 мАч

Режим

CW/1Hz/2Hz

Работа с батареей

В режиме ожидания>6 ч. Непрерывное испытание>4 ч.

Коннектор

Универсальный FC/SC/ST

Хранение данных

Внутренние кривые ≥ 2000

Уровень безопасности лазера

Класс II

Интерфейс данных

USB типа С

Рабочая температура

-10°C+50°C

Температура хранения

-40°C+70°C

Относительная влажность

0·95% Неконденсирующее

Вес

≤ 200 g ((включается батарея)

Размер

126 мм × 80 мм × 37 мм

Стандартная конфигурация: OTDR, OPM, LS, VFL, флеш,

Список конфигураций

Хост (включая аккумулятор), адаптер питания, кабель передачи данных, CD-ROM (включая программное обеспечение для анализа, руководство по эксплуатации), руководство по эксплуатации, сертификат калибровки,Сертификат соответствия/карта гарантии послепродажного обслуживания, Уборные подушки, специальная упаковка для инструментов
