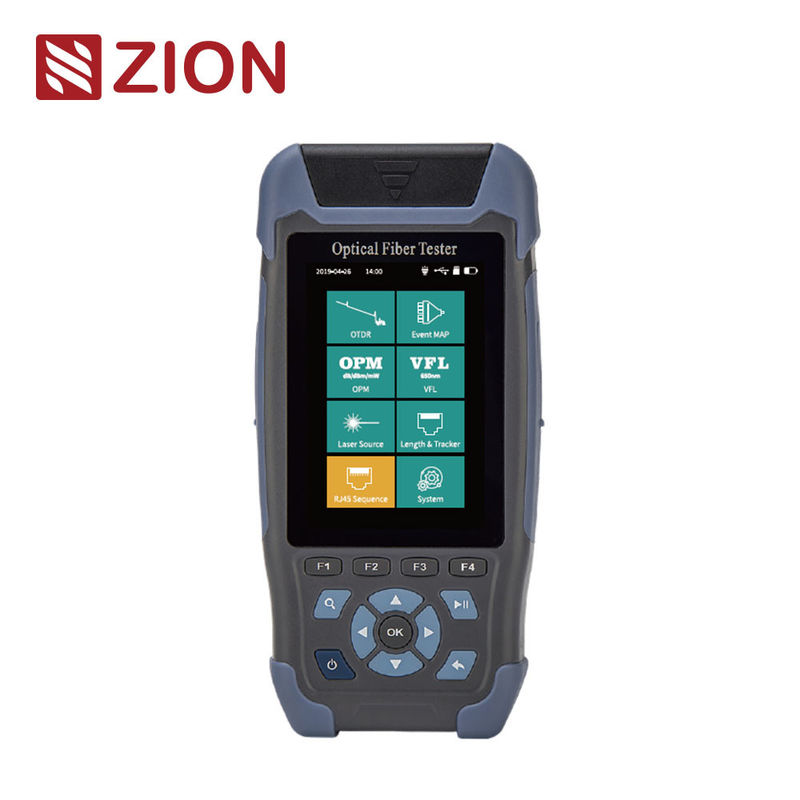

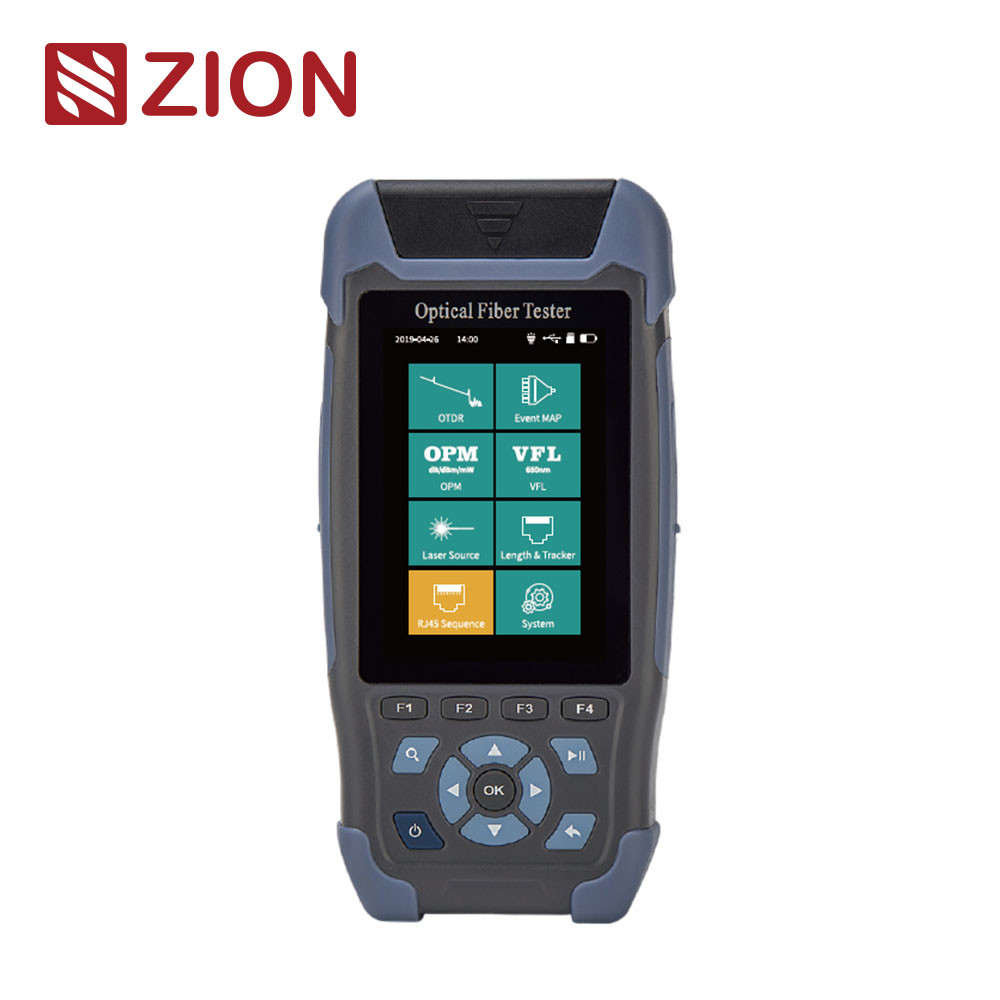

ZCOTDR-3200 Mini Pro Волоконно-оптический рефлектометр ≤350 г Дисплей 3,5 дюйма 320×480 LCD

ZCOTDR-3200 Mini Pro Fiber Optic Reflectometer ≤350g Display 3.5 Inches 320×480 LCD

Основная информация

Место происхождения:	китайский
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Нет ограничений.

Лучшая цена Контакт

Вес:

≤ 350 g ((включается батарея)

Размер:

173 мм × 82 мм × 37 мм

Рабочая температура:

-10℃~+50℃

Температура хранения:

-40°C~+70°C

Дисплей:

3.5 дюймов 320×480 LCD

Выделить:

Мини-волоконно-оптический рефлектометр

РЛС-волоконно-оптический рефлектометр

компактный волокнооптический рефлектометр

ZCOTDR-3200 Mini Pro OTDR Оптический рефлектометр временного домена

ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer использует 3,5-дюймовый цветный дисплей. Интерфейс работы пользовательского интерфейса прост и прост в эксплуатации. Он интегрирует OTDR, стабильный источник света,Оптический счетчик мощности, Визуальное местоположение неисправности, последовательность кабеля, длина кабеля, кабельный трекер и фонарик.12 часов чрезвычайно длительного времени измерения для обеспечения эффективности полевых испытаний и технического обслуживанияСерия ZCOTDR-3200 используется для измерения длины, потерь, качества соединения и других параметров всех видов оптического волокна и кабеля.Он все еще может быть использованМаксимальная испытательная мощность при свете составляет -5 дБм.испытание технического обслуживания связи и аварийный ремонт системы связи оптической волоконной системы связи.

Особенности продукта

• Волоконная связь с оптическим сигналом ≤-5dBm, легко проверяемая

• Долгая выносливость, 12 часов измерения

• Совсем новый резиновый рукав, устойчивый к ударам и падениям

• 3 м слепая зона, легкий тест 3 м прыжок

• Ручная конструкция, легко переносимая

• USB, перезаряжаемый с портативной батареей

• OTDR/LS/OPM/VFL/RJ45 Кабельная последовательность/длина кабеля/RJ45-трекер/фонарик

Технические спецификации

OTDR

Модель

ZCOTDR-3200D

ZCOTDR-3200F1
(тест в режиме реального времени)

ZCOTDR-3200-F2
(тест в режиме реального времени)

Тип

G.652 SM

Длина волны

1310/1550±20 нм

1310 нм±20 нм

1550 нм±20 нм

Динамический диапазон

24 дБ/22 дБ

24 дБ

22 дБ

Скрытая зона событий

3 м

ATT слепая зона

8м

Диапазон испытаний

500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км
5 н/30 н/50 н/100 н/275 н/320 н/500 н/1000 н/5000 н/10000 н

Ширина импульса

3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/160 нс/320 нс/500 нс/800 нс
/1μs/2μs/3μs/5μs/8μs/10μs

Разнообразная точность

±(1m+Интервал отбора проб+0,005%×расстояние испытания)

Линейность

±0,2 дБ/дБ

Образцы

16k~128k

Разрешение образца

0.05м~8м

Решение потери

0.001 дБ

Порог потерь

0.20 дБ

OTDR

Разрешение диапазона

0.001м

Индекс преломления

1.00000 ~ 2.00000

Точность отражения

± 3 дБ

Формат файла

Формат файла SOR

Анализ потерь

4-точечный метод /5-точечный метод

Уровень безопасности лазера

Класс II

Коннектор

FC/UPC ((заменяемые SC, ST)

ОПМ

Диапазон волны

800nm ~ 1700nm

Длина волны

Соответствует OTDR

Калибровочная волна

850/1300/1310/1490/
1550/1625/1650 нм

Тип лазера

FP-LD

Диапазон испытаний

-70~+10dBm ((необязательно) /
-50~+26 дБм (стандарт)

Сила

≥-5 дБм

Резолюция

00,01 дБ

Стабильность

CW, ±0,5 дБ/15 мин.
(После 15 минут предварительного нагрева)

Неопределенность

± 5%

Коннектор

FC/UPC ((заменяемые SC, ST)

Частота
Идентификация

CW/270/330/1k/2kHz

Режим

CW/270Hz/330Hz/1kHz/2kHz

Коннектор

Универсальный FC/SC/ST

Последовательность и длина кабеля RJ45

VFL

Расстояние испытания

≤ 300 м

Длина волны

650 нм±20 нм

Отслеживание кабеля RJ45

Выходная мощность

≥ 10 мВт

Режим

Цифровое отслеживание

Режим

CW/1Hz/2Hz

Расстояние

≤ 300 м

Коннектор

FC/UPC (заменяемые SC, ST)

Отслеживание онлайн

Не поддержка

Дисплей

3.5 дюймов 320×480 LCD

Силовое питание

адаптер переменного тока/DC: вход: 100V ≈ 240V, 50/60Hz,0.6А
Выход: 5В, 2А, литийная батарея: 3,7В, 4000 мАч

Работа с батареей

Продолжительность испытания>12 ч.

Хранение данных

Внутренняя: ≥ 600; внешняя: TF-карта

Интерфейс данных

Мини-USB

Рабочая температура

-10°C+50°C

Температура хранения

-40°C+70°C

Относительная влажность

0·95% Неконденсирующее

Вес

≤ 350 g ((включается батарея)

Размер

173 мм × 82 мм × 37 мм

Стандартная конфигурация: OTDR, E-Vent Map, OPM, LS, VFL, RJ45 с возможностью отслеживания (дополнительный отслеживатель покупок),
RJ45 кабельная последовательность e&Length, фонарик

Список конфигураций

Хост (включается батарея), адаптер, линия передачи данных, CD-ROM (программное обеспечение для анализа/руководство пользователя), Руководство пользователя, SC/UPC, сертификат квалификации/карта гарантии обслуживания, сертификат калибровки,Чистые хлопковые ломтикиЗапчасть с инструментами.
