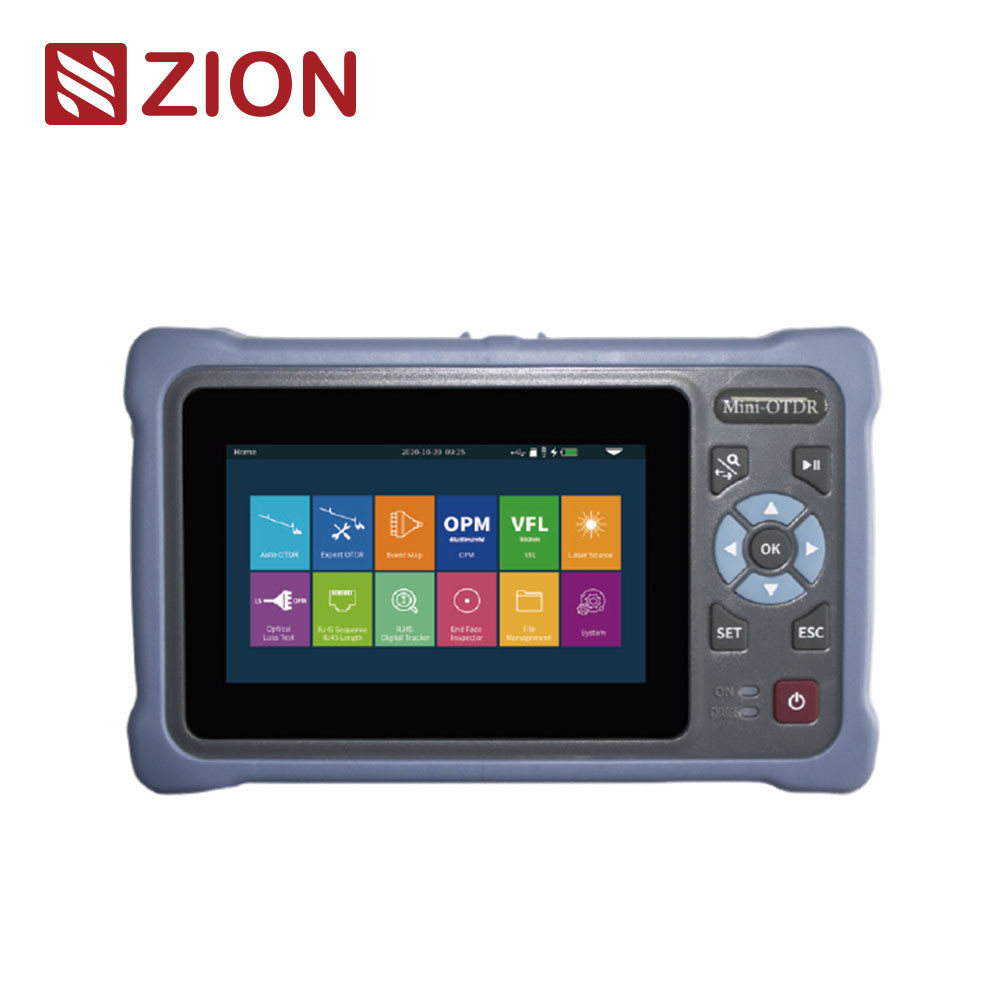

| ZCOTDR-4000 Mini Pro OTDR Оптический рефлектометр в оптическом временном домене оснащен 4,3-дюймовым емкостным сенсорным экраном. Он объединяет 12 функций, таких как автоматический OTDR, экспертный OTDR, карта событий, OPM, трекер кабеля RJ45 и управление файлами «компьютерного уровня» для удовлетворения различных требований к тестированию в разных случаях. OTDR имеет максимальный динамический диапазон 26 дБ, память 8 ГБ и может хранить более 200 000 кривых; он оснащен высокоплотной полимерной литиевой батареей емкостью 4000 мАч, интеллектуальным управлением энергосбережением, временем измерения более 8 часов и поддержкой питания и зарядки от power bank. Серия ZCOTDR-4000 используется для измерения длины, потерь, качества соединения и других параметров оптического волокна. Она широко используется в FTTX, строительстве вторичных магистральных сетей, техническом обслуживании и аварийном ремонте, а также в производственных измерениях оптического волокна и кабеля. |
| Особенности продукта |
| • Экспертный OTDR: профессиональное измерение, кривая/список/карта отображаются одновременно |
| • OPM поддерживает идентификацию частоты CW/270/330/1k/2 кГц |
| • LS поддерживает выход в режиме CW/ модуляции с регулируемой выходной мощностью |
• Автоматический OTDR, экспертный OTDR, карта событий, OPM, LS, VFL, отслеживание кабеля RJ45,
Последовательность кабелей RJ45, длина кабеля RJ45, микроскоп, тест оптических потерь фонарика |
| • Автоматический OTDR: нет сложных настроек, тестирование одним нажатием |
| • VFL и LS могут работать в фоновом режиме, можно одновременно выполнять несколько задач |
| • Трекер кабеля RJ45 цифрового радара, более сильная защита от помех |
| • Тест последовательности/длины кабеля RJ45, до 300 м |
| • Снимок экрана одним щелчком мыши, легко сохранить интерфейс |
|
| Технические характеристики |
| OTDR |
| Модель |
|
ZCOTDR-4000D |
ZCOTDR-4000F1
(живое тестирование) |
ZCOTDR-4000F2
(живое тестирование) |
ZCOTDR-4000T
(живое тестирование) |
| Тип |
G.652 SM |
| Длина волны |
|
1310/1550 |
1310 нм |
1550 нм |
1610 нм |
| Динамический диапазон |
|
26 дБ/24 дБ |
26 дБ |
24 дБ |
22 дБ |
| Мертвая зона событий |
2,5 м |
| Мертвая зона ATT |
8 м |
| Диапазон тестирования |
500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км/100 км |
| Ширина импульса |
3 нс/5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/160 нс/320 нс/500 нс/800 нс
/1μs/2μs/3μs/5μs/8μs/10μs/20μs |
| Точность дальности |
±(1 м+интервал выборки+0,005％×Расстояние тестирования) |
| Линейность |
≤0,05 дБ/дБ |
| Точки выборки |
16k~128k |
| Разрешение выборки |
0,05 м~8 м |
| Разрешение потерь |
0,001 дБ |
| Порог потерь |
0,20 дБ |
|
| OTDR |
| Разрешение диапазона |
0,001 м |
| Показатель преломления |
1,00000~2,00000 |
| Точность отражения |
±3 дБ |
| Формат файла |
Стандартный формат файла SOR |
| Анализ потерь |
4-точечный метод /5-точечный метод |
| Уровень лазерной безопасности |
Класс Ⅱ |
| Разъем |
FC/UPC(Взаимозаменяемый SC, ST) |
| Частота обновления |
3 Гц (тип.) |
| Многозадачность |
Поддержка |
| OPM |
|
LS |
| Диапазон волн |
800 нм~1700 нм |
|
Длина волны |
Соответствует OTDR |
| Калибровочная волна |
850/1300/1310/1490/
1550/1625/1650 нм |
|
Тип лазера |
FP-LD |
| Диапазон тестирования |
-70~+10 дБм (опционально)/
-50~+26 дБм (стандарт) |
|
Мощность |
≥-5 дБм |
| Разрешение |
0,01 дБ |
|
Стабильность |
CW, ±0,5 дБ/15 мин
(После 15 минут предварительного нагрева) |
| Неопределенность |
±5% |
|
Разъем |
FC/UPC(Взаимозаменяемый SC, ST) |
Частота
Идентификация |
CW/270/330/1k/2 кГц
(Использовать внутренний LS) |
|
Режим |
CW/270 Гц/330 Гц/1 кГц/2 кГц |
| Разъем |
Универсальный FC/SC/ST |
|
Распознавание волн |
Поддержка |
| Распознавание волн |
Поддержка |
|
Тест оптических потерь |
| VFL |
|
Длина волны |
Соответствует LS |
| Длина волны |
650 нм±20 нм |
|
Тест IL |
Поддержка |
| Выходная мощность |
≥10 мВт |
|
Отслеживание кабеля RJ45 |
| Режим |
CW/1 Гц/2 Гц |
|
Режим |
Цифровое отслеживание |
| Разъем |
FC/UPC (Взаимозаменяемый SC, ST) |
|
Расстояние |
≤300 м |
| Уровень лазерной безопасности |
Класс Ⅲ |
|
Отслеживание онлайн/пары линий |
Поддержка |
|
| Длина кабеля RJ45 |
| Дистанция тестирования |
≤300 м |
| Другие |
| Дисплей |
4,3-дюймовый 800×480 IPS TFT – ЖК-дисплей, емкостный сенсорный экран Multi touch |
| Источник питания |
Адаптер переменного/постоянного тока: вход: 100 В～240 В, 50/60 Гц, 0,6 А
выход: 5 В, 2 А, литиевая батарея: 3,7 В, 4000 мАч |
| Работа от батареи |
Непрерывный тест＞12 ч |
| Хранение данных |
Внутренняя память: 8 ГБ, ≥20 тысяч кривых |
| Интерфейс данных |
USB Type C |
| Рабочая температура |
-10℃～+50℃ |
| Температура хранения |
-40℃～+70℃ |
| Относительная влажность |
0～95％ без конденсации |
| Вес |
≤0,5 кг (включая батарею) |
| Размер |
173 мм×109 мм×45 мм |
Конфигурация: Автоматический OTDR, Экспертный OTDR, Карта событий, OPM, LS, VFL, Отслеживание кабеля RJ45 (включая трекер кабеля),
Последовательность кабелей RJ45, Длина кабеля RJ45, Микроскоп (опционально), Фонарик, Тест оптических потерь
Примечание: NK4000-F1 может тестировать волокно с сигналом 1490/1550 нм (мощность ≤0 дБм)
NK4000-F2 может тестировать волокно с сигналом 1310/1490/1577 нм (мощность ≤+5 дБм)
NK4000-T может тестировать волокно с сигналом 1310/1490/1550 нм (мощность ≤0 дБм) |
| Список конфигурации |
| Хост (включая батарею), адаптер, линия передачи данных, карта TF 8G (встроенный OTDR, программное обеспечение для анализа/Руководство пользователя), Руководство пользователя, адаптер SC, трекер кабеля, сертификат соответствия/гарантийный талон, сертификат калибровки, чистящие хлопковые салфетки, рюкзак для инструментов |
