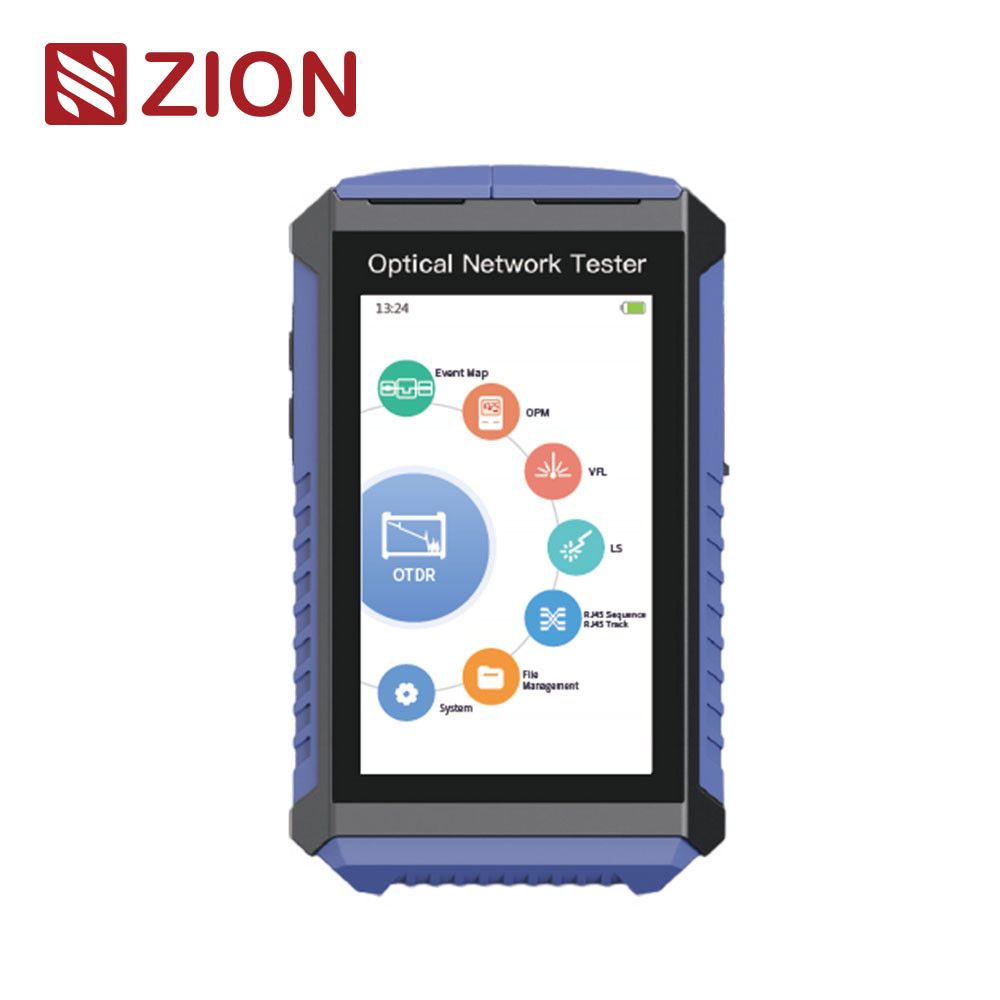

ZCOTDR-4200 Mini OTDR Удобный для пользователя портативный оптический рефлектометр по времени с 4,3-дюймовым ЖК-дисплеем

ZCOTDR-4200 Mini OTDR User Friendly Portable Optical Time Domain Reflectometer With 4.3" LCD Display

Основная информация

Место происхождения:	китайский
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Нет ограничений.

Лучшая цена Контакт

Вес:

≤ 400 g ((включается батарея)

Размер:

144 мм × 86 мм × 33 мм

Рабочая температура:

-10℃~+50℃

Температура хранения:

-40°C~+70°C

Дисплей:

4.3 дюйма 800×480 LCD

Выделить:

Портативный мини OTDR

Удобный для пользователя мини-OTDR

4.3" LCD Mini OTDR

ZCOTDR-4200 Mini OTDR оптический рефлектометр временного домена

ZCOTDR-4200 Mini OTDR Optical Time Domain Reflectometer с живым тестом компактный и легкий в ношении; 4,3-дюймовый сенсорный экран высокой четкости, поддерживает многоприкосновение и плавную работу.Внутренняя интеграция OTDR, карта событий, OPM разделенной волны, красный свет, источник света, фонарик, последовательность RJ45 и другие функции в одном, чтобы удовлетворить различные случаи различные потребности испытания.
Функция OTDR является стандартной с одной длиной волны и встроенным эффективным изолятором длины волны, который может проводить оптическое испытание на связи с минимальной областью слепого события 1.5 м и максимальный диапазон измерений 100 км.
ZCOTDR-4200 используется для измерения длины, потерь, качества соединения и других параметров оптического волокна.Подходит для испытаний технического обслуживания линий и аварийного ремонта персоналом по установке и обслуживанию.

Особенности продукта

• 4,3-дюймовый сенсорный емкостный экран, четкий дисплей, плавное управление

ZCOTDR-4200 Mini OTDR Удобный для пользователя портативный оптический рефлектометр по времени с 4,3-дюймовым ЖК-дисплеем 0

• Прямой тест (1550 нм поддержка 1490/1577 нм живой тест)

• XGPON OPM поддерживает 1490/1577nm Мощность точно измеряется одновременно

• Интегрированный OTDR, карта событий, XGPON OPM, VFL, LS, RJ45 последовательность и другие функции

• Область слепоты на события ≤1,5 м, максимальный динамический диапазон ≥26 дБ

• Поддержка последовательности и трека RJ45

• Bluetooth-коммуникация, поддержка беспроводного управления мобильными приложениями и обмен данными

Технические спецификации

OTDR

Тип

G.652 SM

Модель

ZCOTDR-4200F1

ZCOTDR-4200D

ZCOTDR-4200F2

ZCOTDR-4200F3

Длина волны

1550 нм±20 нм

1310/1550 нм

1625 нм±20 нм

1650 нм±20 нм

Динамический диапазон

24 дБ

26 дБ

24 дБ

Скрытая зона событий

1.5м

ATT слепая зона

8м

Диапазон испытаний

100м/300м/500м/1.25км/2.5км/5км/10км/20км/40км/80км/100км

Ширина импульса

5 нс/10 нс/20 нс/30 нс/50 нс/80 нс/100 нс/200 нс/300 нс/500 нс/800 нс/1 мкс/2 мкс/3 мкс/5 мкс/8 мкс/10 мкс/20 мкс

Разнообразная точность

±(1m+Интервал отбора проб+0,005%×расстояние испытания)

Линейность

± 0,05 дБ/дБ

Максимальные точки выборки

≥20000

Максимальное разрешение образца

≤ 0,03 м

Решение потери

00,01 дБ

Порог потерь

0.20 дБ

OTDR

Разрешение диапазона

00,01 м

Индекс преломления

1.00000 ~ 2.00000

Формат файла

Формат файла SOR

Анализ потерь

4-точечный метод /5-точечный метод

Уровень безопасности лазера

Класс II

Коннектор

SC/PC

ОПМ

Диапазон волны

800nm ~ 1700nm

Длина волны

Соответствует OTDR

Калибровочная волна

850/1300/1310/1490/
1550/1625/1650 нм

Тип лазера

Соответствует интерфейсу OTDR

Диапазон испытаний

-70~+10dBm ((необязательно) /
-50~+26 дБм (стандарт)
-40~+26 дБм (XGPON OPM)

Сила

≥-5 дБм

Резолюция

00,01 дБ

Стабильность

CW, ±0,5 дБ/15 мин.
(После 15 минут предварительного нагрева)

Неопределенность

± 5%

Коннектор

SC/PC

Коннектор

Универсальный FC/SC/ST

Режим

CW/270Hz/330Hz/1kHz/2kHz

VFL

Отслеживание кабеля RJ45

Длина волны

650 нм±20 нм

Расстояние испытания

≤ 300 м

Выходная мощность

≥ 10 мВт

Отслеживание кабеля RJ45

Режим

CW/1Hz/2Hz

Режим

Цифровое отслеживание

Коннектор

Универсальный FC/SC/ST

Расстояние

≤ 300 м

Отслеживание онлайн

поддержка

Прочие

Дисплей

4.3 дюйма 800×480 LCD

Силовое питание

Адаптер AC/DC:
Ввод: 100V ≈ 240V, 50/60Hz, выход 0,6A: 5V,2A, литийная батарея:3.7В, 4000 мАч

Хранение данных

8 Гб

Интерфейс данных

USB типа С

Рабочая температура

-10°C+50°C

Температура хранения

-40°C+70°C

Относительная влажность

0·95% Неконденсирующее

Вес

≤ 400 g ((включается батарея)

Размер

144 мм × 86 мм × 33 мм

Стандартная конфигурация:OTDR, Карта событий, OPM, LS, VFL, RJ45 кабельный трекер ((включая кабельный трекер), RJ45 кабельная последовательность, фонарик
Примечание: 1550 нм тест с живым: может тестировать волокно с сигналом 1310/1490/1577 нм (мощность ≤+5dBm)
Возможность испытания 1610 нм с живым сигналом: может тестировать волокно с сигналом 1310/1490/1550 нм (мощность ≤0 дБм)
Возможность испытания 1625 нм с живым сигналом: может тестировать волокно с сигналом 1310/1490/1550/1577 нм (мощность ≤0 дБм)
Возможность испытания 1650 нм с живым сигналом: может тестировать волокно с сигналом 1310/1490/1550/1577 нм (мощность ≤+5 дБм)

Список конфигураций

Хост (включается батарея),Адаптер, линейка передачи данных, кабельный трекер, CD-ROM (программное обеспечение для анализа/руководство пользователя),руководство пользователя,Квалификационный сертификат/карта гарантии обслуживания,Калибрационный сертификат,Чистые хлопковые ломтикиРюкзак с инструментами.
