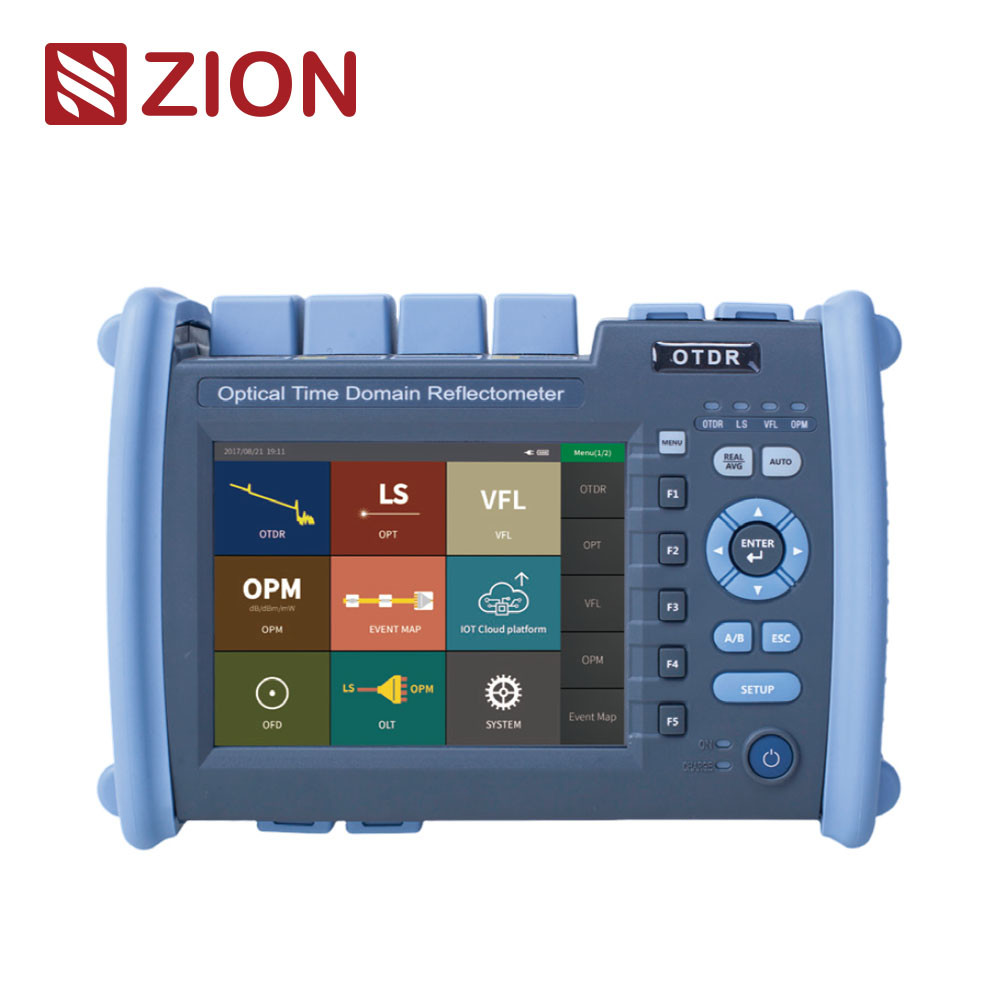

Компактный легкий Otdr оптический рефлектометр временного домена ZCOTDR-6000 многофункциональный

Compact Lightweight Otdr Optical Time Domain Reflectometer ZCOTDR-6000 Multi Functional

Основная информация

Место происхождения:	китайский
Фирменное наименование:	HELLOSIGNAL® OR OEM

Количество мин заказа:	50 шт.
Упаковывая детали:	10 ПК/пластиковый пакет
Время доставки:	Нормально 25 дней позже получили депозит.
Условия оплаты:	T/T
Поставка способности:	Нет ограничений.

Лучшая цена Контакт

Вес:

< 1,2 кг

Размер:

227 мм х 160 мм х 70 мм

Рабочая температура:

-10℃~+50℃

Температура хранения:

-40°C~+70°C

Дисплей:

5.6 дюймовый цветный LCD+ сенсорный экран

Выделить:

Компактный otdr оптический рефлектометр временного домена

Легкий оттр оптический рефлектометр временного домена

Многофункциональная OTDR

ZCOTDR-6000 Многофункциональный оптический рефлектометр временной области OTDR

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer принимает 5,6-дюймовый цветовой экран, двойную работу клавиш и касания.Оптический счетчик мощности, Источник света, тест оптических потерь, детекция оптического конца лица, многофункциональные, чтобы помочь клиентам эффективно решать полевые испытания и техническое обслуживание; Интеллектуальное управление питанием,20 часов сверхдлинного режима ожидания, эффективное обеспечение полевых испытаний и технического обслуживания.
Он в основном используется для измерения длины, потерь, качества соединения и других параметров всех видов оптических волокон и кабелей.аварийный ремонт системы связи оптоволоконной системы связи, исследования и производства измерительных оптических волоконных кабелей.

Особенности продукта

• 0,8 м слепой зоны события, легко испытать 5 м прыжок

ZCOTDR-6000 Multi Functional OTDR Optical Time Domain Reflectometer

• обнаружение онлайн-теста, активная защита APD

• Уникальная функция автоматической диагностики результатов испытаний

• Базовая обработка данных и печать бланков отчетов

• Двойной режим работы клавиши + сенсорного экрана

• Поддержка испытания SM/MM/SM+MM

• Стандартный формат вывода файла SOR

• одновременное испытание с несколькими длинами волны

• Номенклатура на китайском и английском языках

Технические спецификации

ZCOTDR-6000

Модель

Т2

Т3

Т4

Т5

М1

SM1

SM2

Тип

СМ

ММ

SM/MM

Длина волны

1310 нм
1550 нм

1310 нм
1490 нм
1550 нм

1310 нм
1550 нм
1625 нм

1310 нм
1550 нм
1650 нм

1310 нм
1490 нм
1550 нм
1625 нм

850 нм
1300 нм

850 нм
1300 нм
1310 нм
1550 нм

Максимальный динамический диапазон ((dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Скрытая зона событий

1 м

00,8 м

1 м

ATT слепая зона

6м

Диапазон испытаний

500 м/1 км/2 км/4 км/8 км/16 км/32 км/64 км/128 км/256 км

Ширина импульса

5 нс/10 нс/30 нс/50 нс/80 нс/160 нс/320 нс/500 нс/800 нс/1000 нс/3000 нс/5000 нс/8000 нс/10000 нс/20000 нс

Разнообразная точность

±(0,75 м + интервал проб + 0,005% x расстояние испытания)

Точность потерь

± 0,05 дБ/дБ

Точки отбора проб

16k ~ 256k

Разрешение образца

0.05м-16м

OTDR

Точность отражения

± 3 дБ

Формат файла

Формат файла SOR

Анализ потерь

4-точечный метод /5-точечный метод

Уровень безопасности лазера

Класс II

Скорость обновления

3 Гц (тип.)

Хранение данных

Внутреннее хранилище:<3000 кривых; экстемальное хранилище: 4G бит

Коннектор

FC/UPc ((заменяемый sc,sT)

Интерфейс данных

USB, MinHUSB, 10M/100M Ethernet порт

ОПМ

Диапазон длины волны

800nm ~ 1700nm

Коннектор

Универсальный FC/SC/ST

Объем испытания

-50 дБм~+26 дБм

Неопределенность

± 5%

Длина волны калибровки

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Длина волны

Соответствует выходной длине волны OTDR

Выходная мощность

≥-5 дБм

Стабильность

CW, +0,5dB/15min (испытание после 15 минут предварительного нагрева)

Коннектор

FC/UPC ((заменяемый sC,ST)

VFL

Длина волны

650nm士20nm

Выходная мощность

≥ 10 мВт

Режим

CW/1Hz/2Hz

Коннектор

FC/UPC ((заменяемый sc,sT)

Индекс Optical LossTest относится к вышеуказанному источнику света и индексу оптического счетчика мощности.

Прочие

Дисплей

5.6 дюймовый цветный LCD+ сенсорный экран

Электрическое питание

адаптер AC/DC: вход: 100V~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, литийная батарея: 7.4v, 5200mAh

рабочая температура

-10°C~+50°C

Температура хранения

40°C~+70°C

относительная влажность

0~95%, неконденсирующие

Вес

< 1,2 кг

Размер

227 мм х 160 мм х 70 мм

Функции хоста: OTDR/OPM/VFL/LS/Event Map/Fiber End Detection (Дополнительный детектор покупки) /Optical Loss Test

Список конфигураций

Нет, нет, нет.

Имя

Количество

Примечание

Хозяин

Адаптер AC/DC

Руководство пользователя

U-диск (включая программное обеспечение для анализа/руководство пользователя)

Адаптер SC

Пени с сенсорной ручкой

Сертификат калибровки

Чистые хлопковые ломтики

Квалификационный сертификат/карта гарантии послепродажного обслуживания

Рюкзак (с ремнями)
